涵道尾推式垂直起降无人飞行器结构

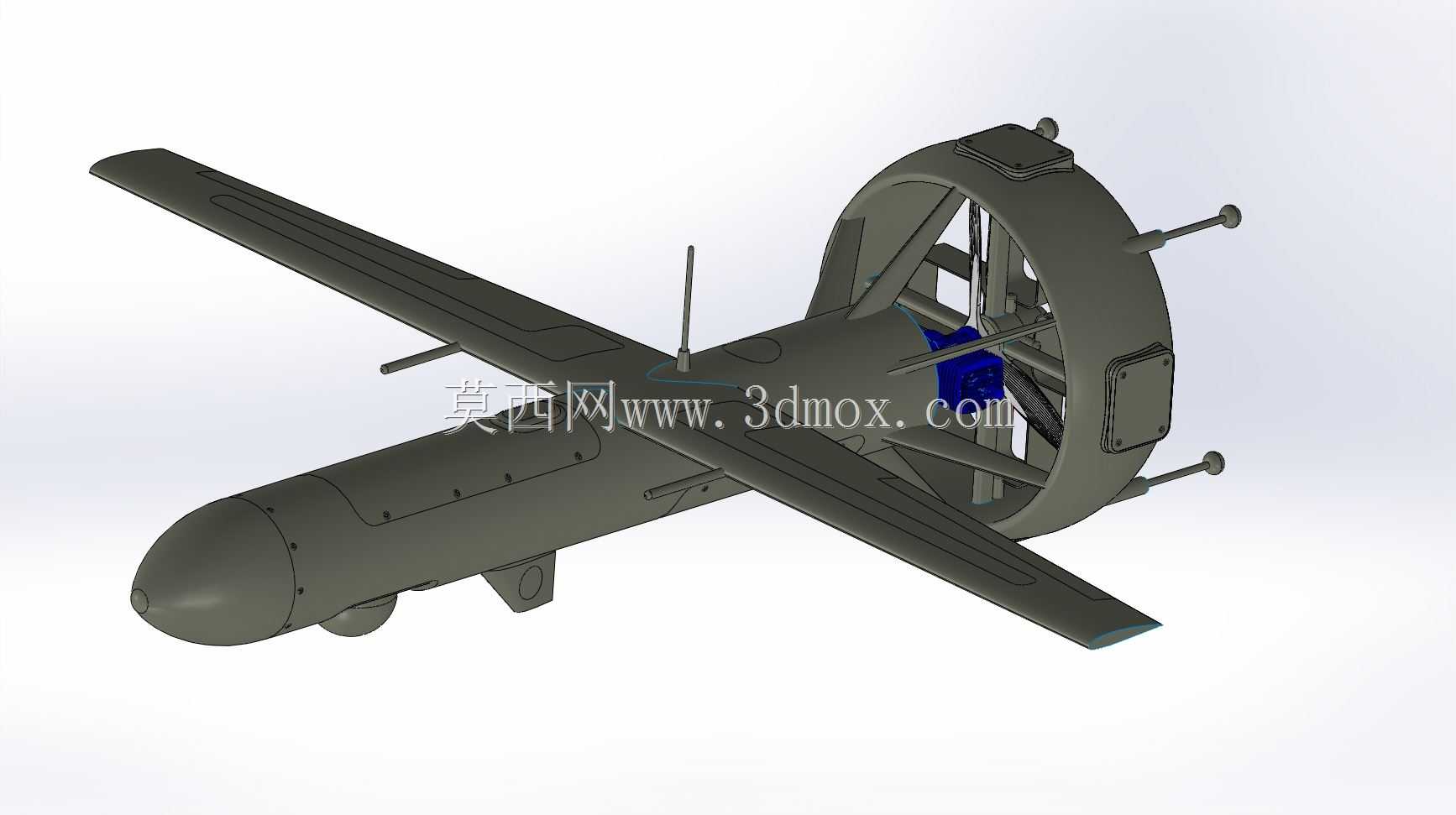

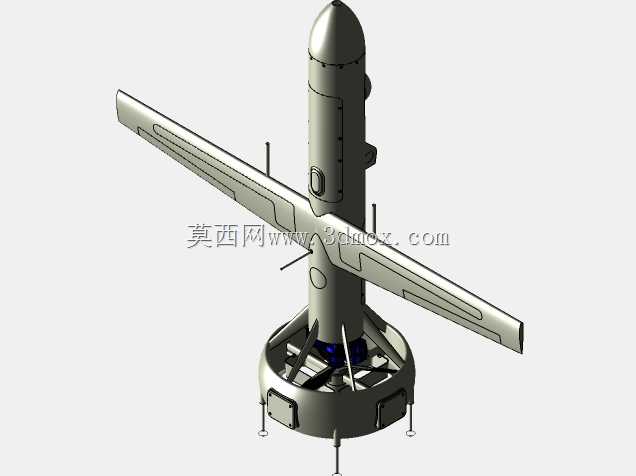

这款涵道尾推构型的无人飞行器，主要面向复杂地形下的低空侦察、边境巡逻、应急灾情探查以及小范围战术态势感知场景设计，能够在无平整起降跑道的山地、丛林、城市楼宇间隙完成垂直起飞与降落，不需要额外的弹射架、拦阻网等辅助起降设备，大幅降低野外作业的部署门槛。在实际用途层面，该机型可根据任务需求搭载轻量化光电吊舱、微型通信中继模块或者环境监测传感器，执行短距离抵近侦察、信号中继转发、灾害现场实时画面回传等任务，相较于常规多旋翼无人机，它拥有固定翼构型的长航时飞行优势，同时保留了垂直起降的场地适应性，能够兼顾航时与部署灵活性。从功能特性来看，飞行器采用前部流线型 fuselage 搭配大展弦比平直上单翼的布局，尾部集成环形涵道推进单元，涵道内部的桨叶被环形护罩完全包裹，既可以提升推进效率、降低桨叶气动噪声，也能避免低空飞行时桨叶触碰树枝、建筑构件造成损坏，提升复杂环境下的飞行安全性；机身两侧预留了设备安装接口，可根据任务载荷重量调整整机重心配平，机翼下方设置有小型挂点，可搭载轻量化任务模块，机身头部预留了传感器安装舱，能够容纳可见光摄像模块或者微型红外探测单元。设计思路上，整机优先考虑野外快速部署的可靠性，机身采用分段式模块化设计，机翼与机身可快速拆分收纳，单人即可完成整机组装与起飞准备；涵道尾部设置有多个气动操纵面，在垂直起降阶段通过涵道气流的舵面偏转实现姿态控制，转换为平飞状态后则依靠机翼气动舵面完成姿态调整，两套操纵系统平滑衔接，避免模式转换过程中的姿态失稳风险。外形尺寸与安装边界方面，整机翼展控制在1.8米以内，机身长度约1.2米，涵道外径约0.4米，收纳后可放入单兵携行箱，机身内部的设备安装舱预留了直径80毫米、长度150毫米的安装空间，可兼容多数轻量化民用与工业级任务载荷，涵道与机身的连接部位采用快拆结构，维护时可单独拆卸涵道单元进行桨叶、电机的检修更换，不需要拆解整机主体结构，大幅降低野外维护的操作难度。
