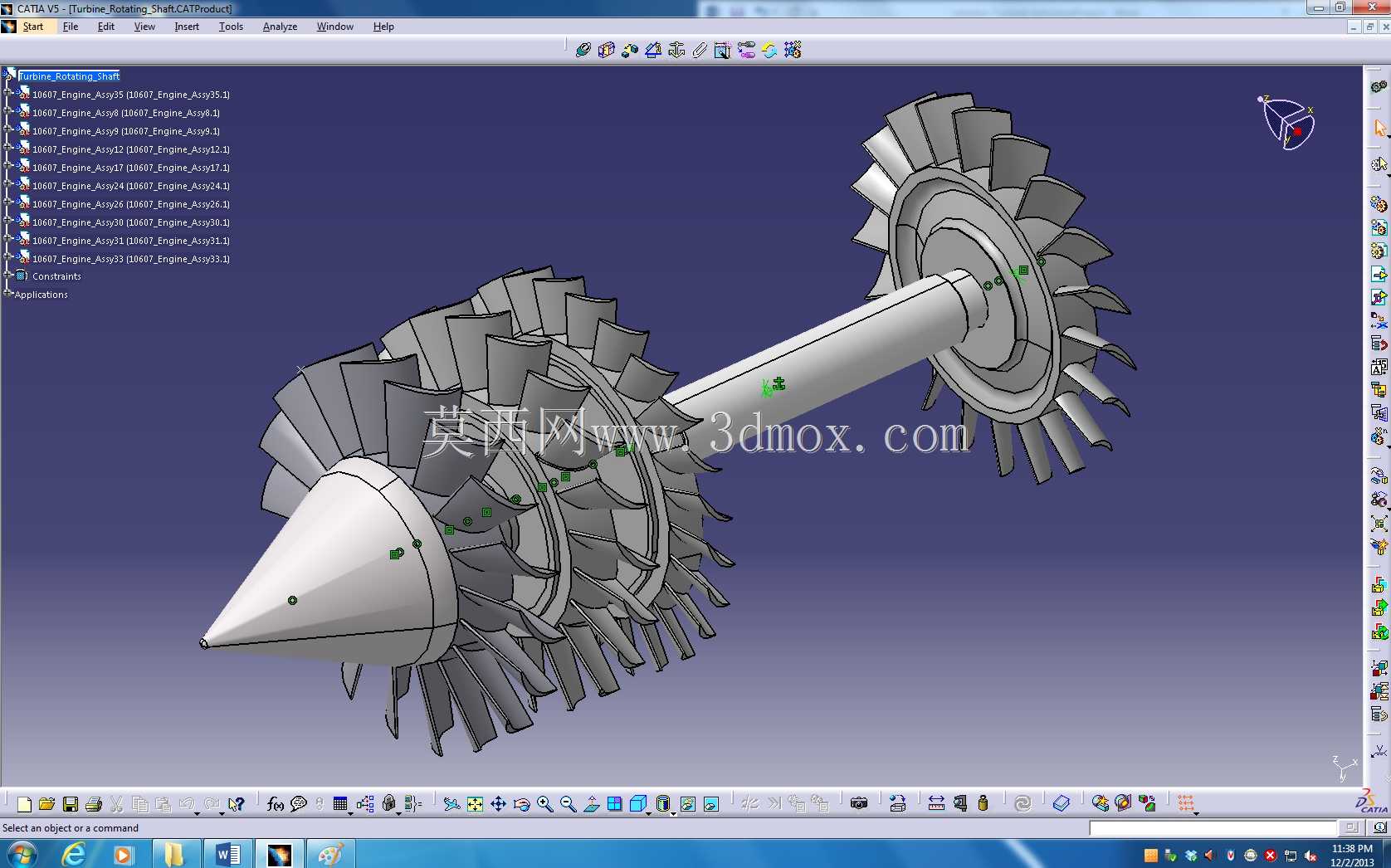

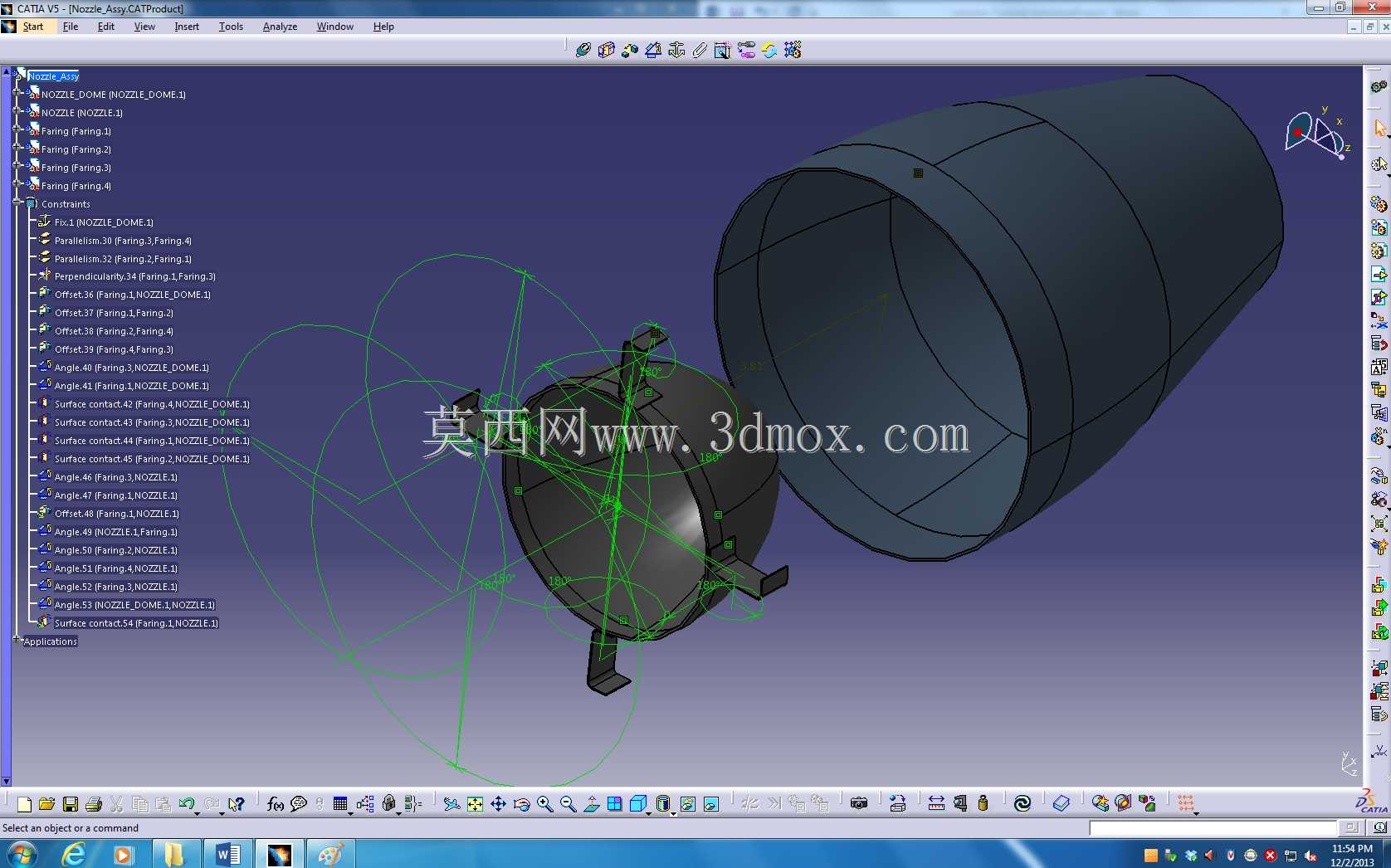

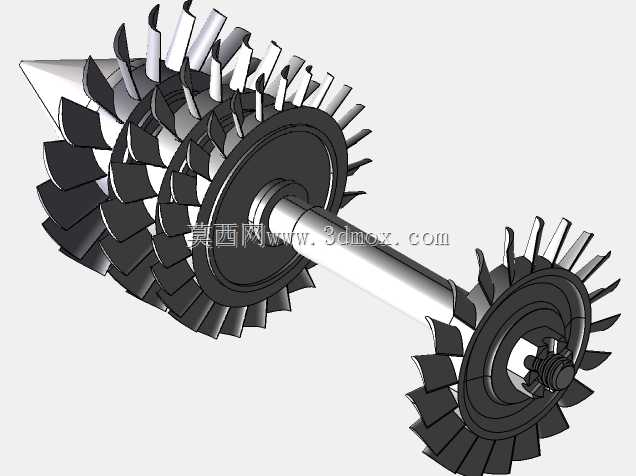

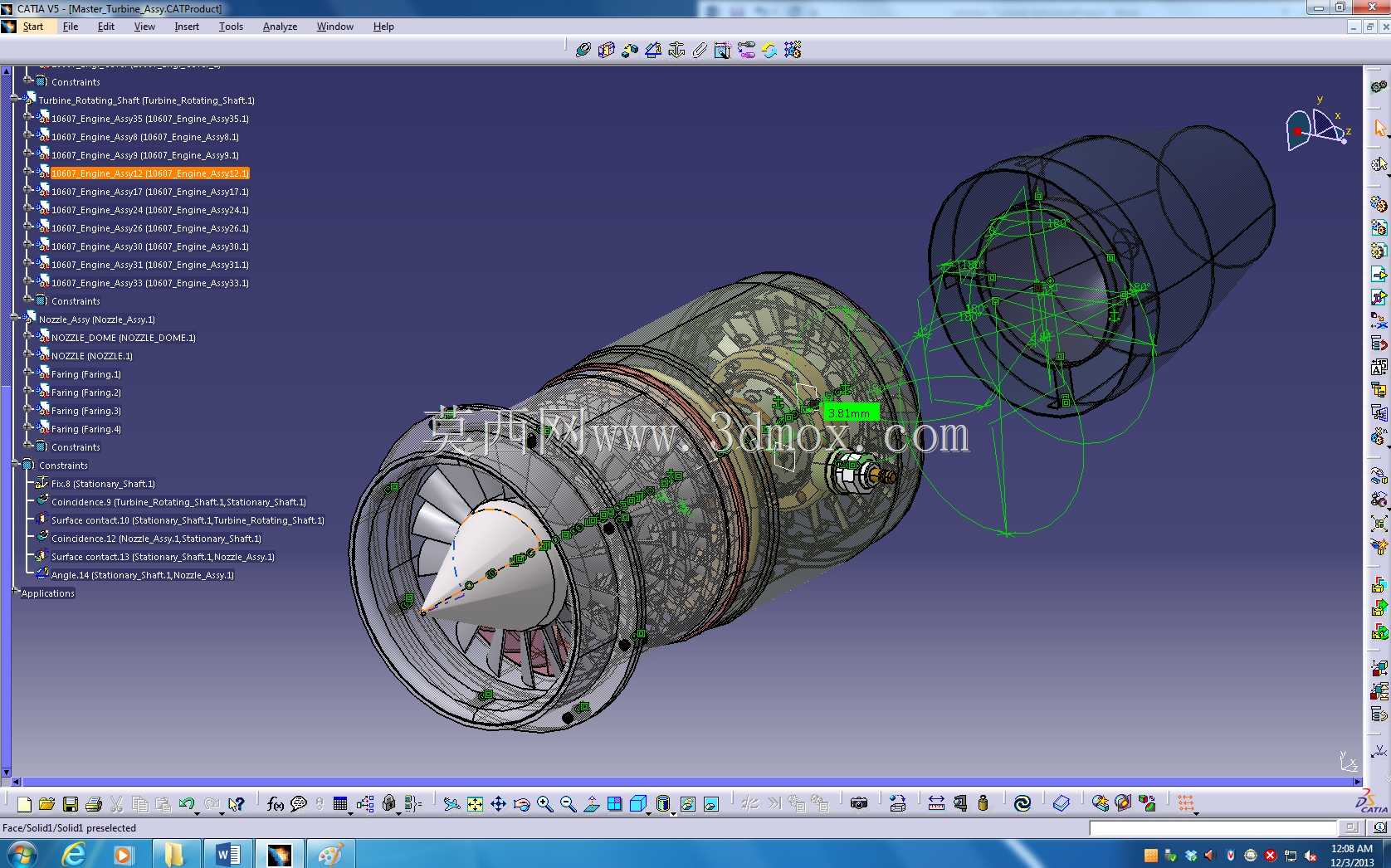

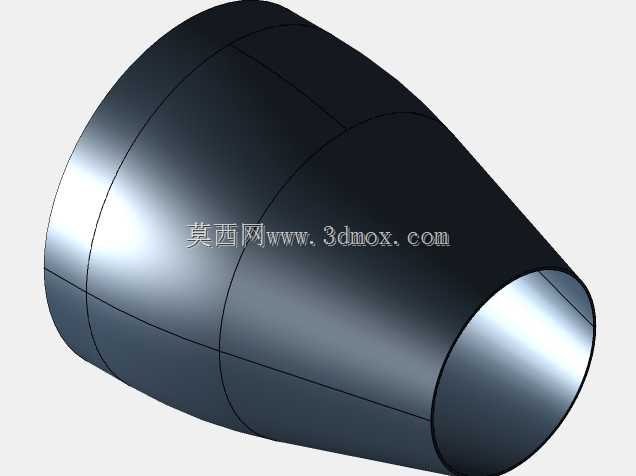

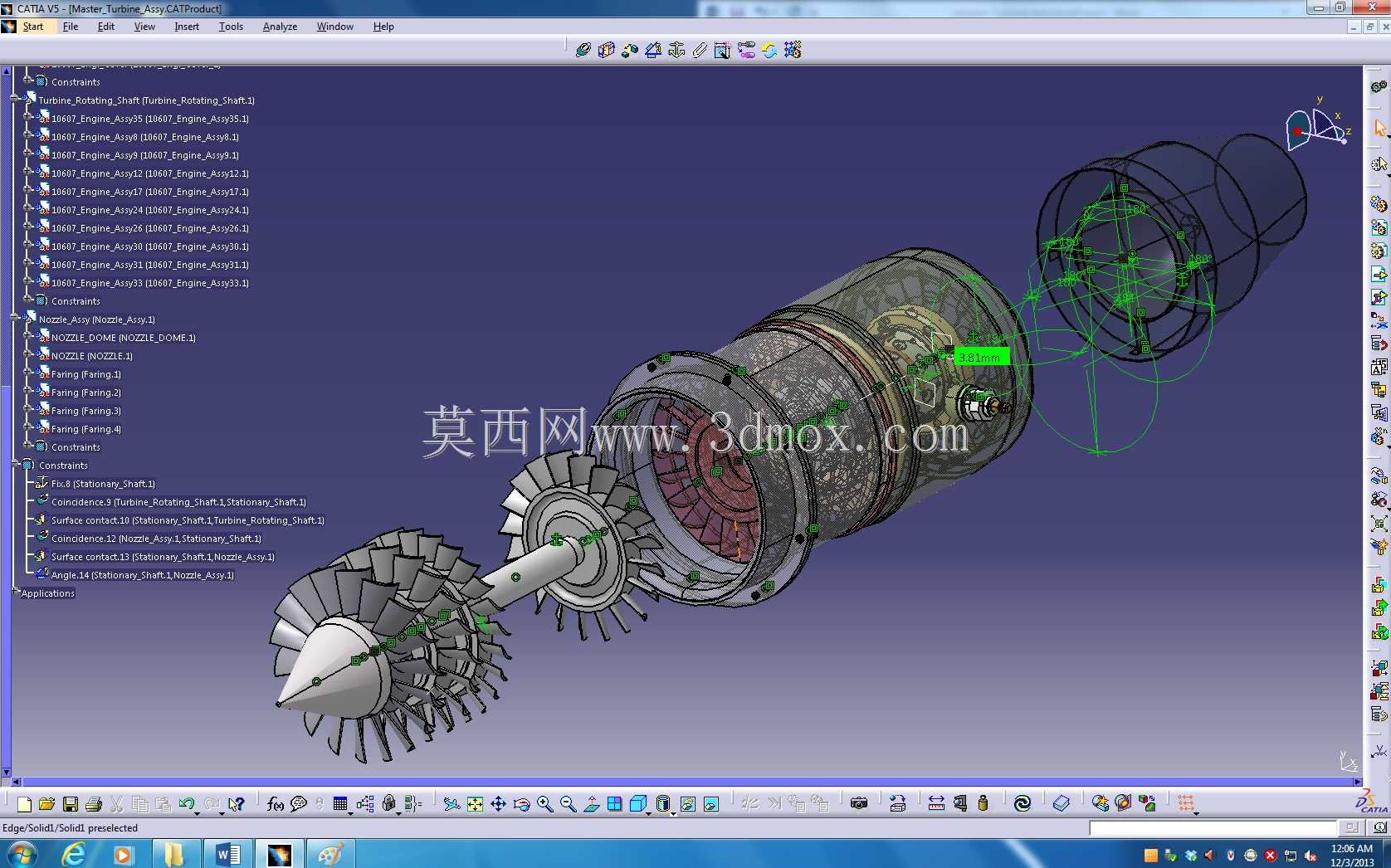

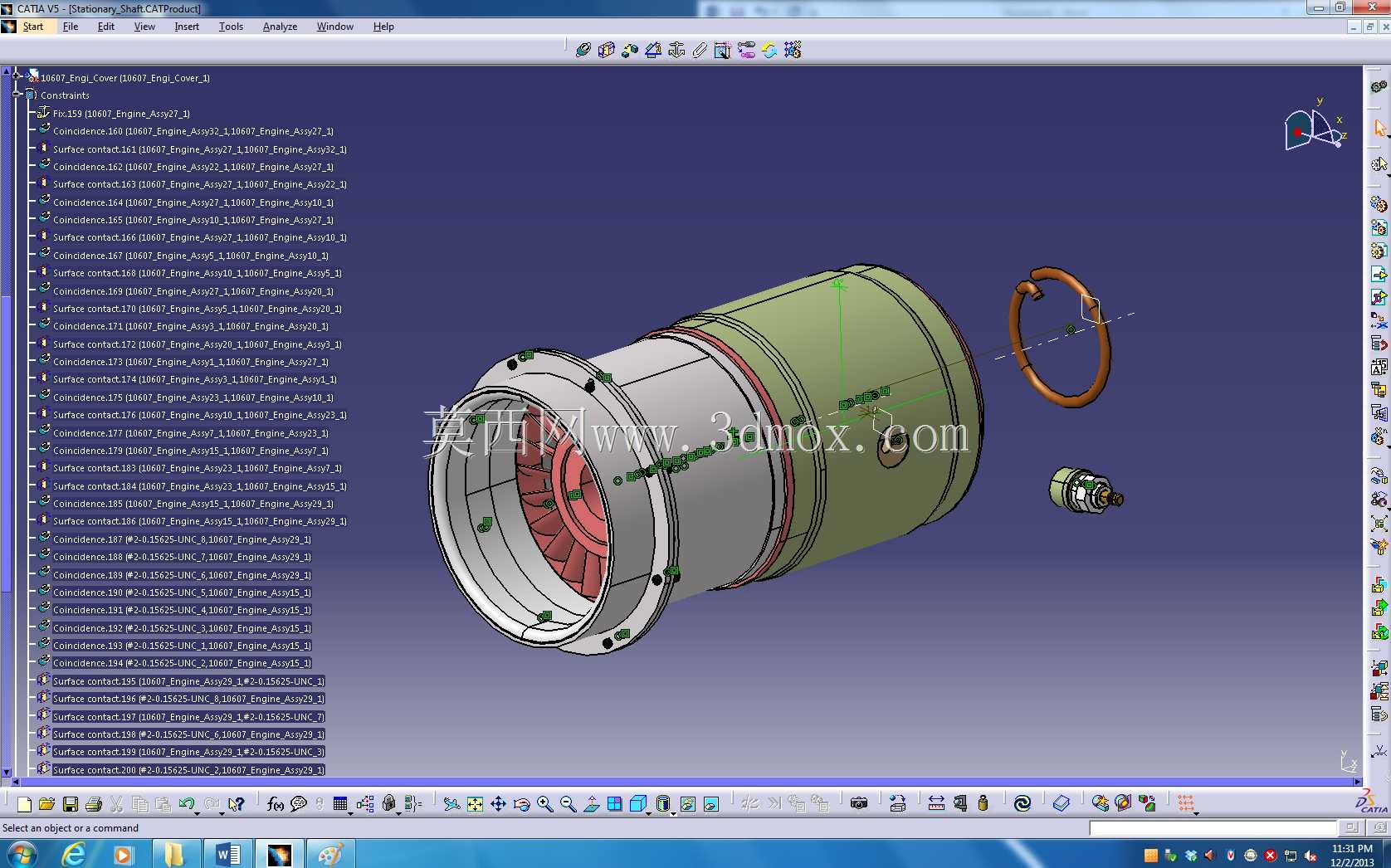

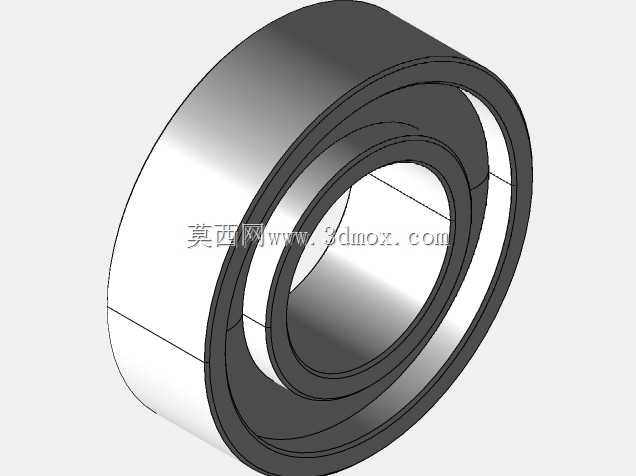

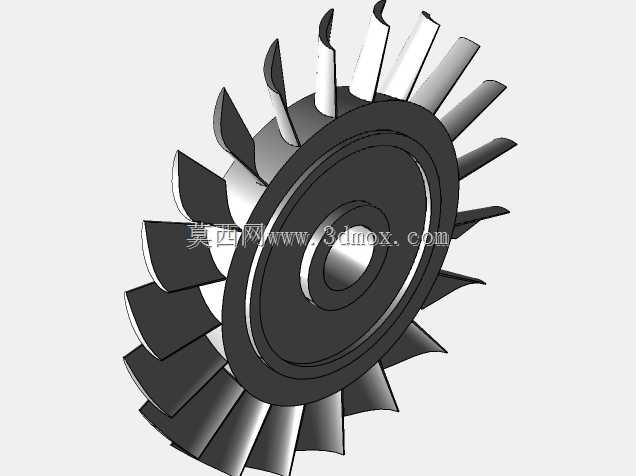

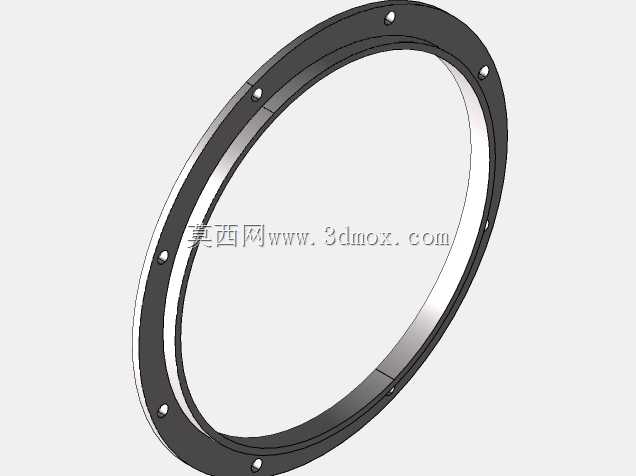

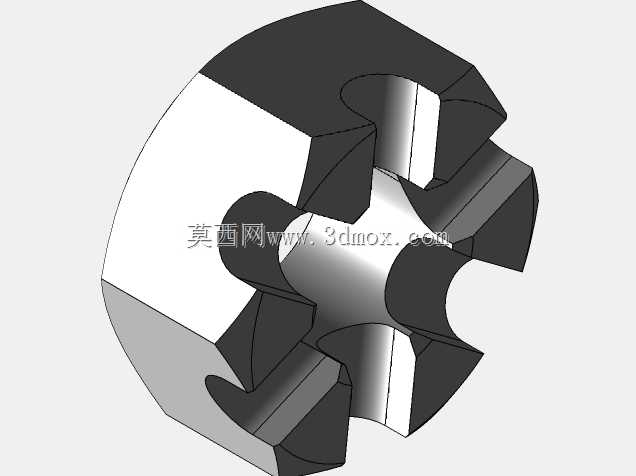

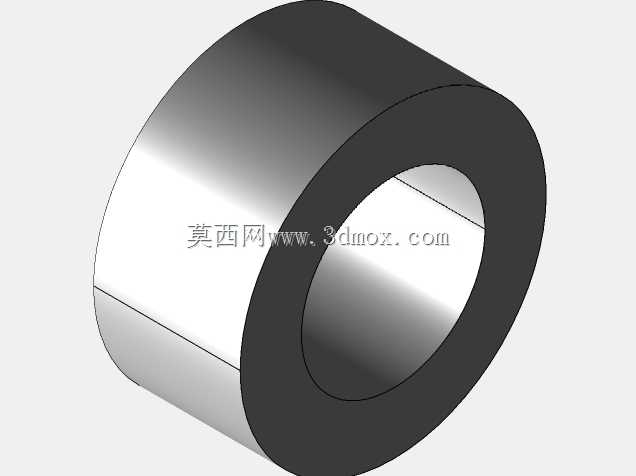

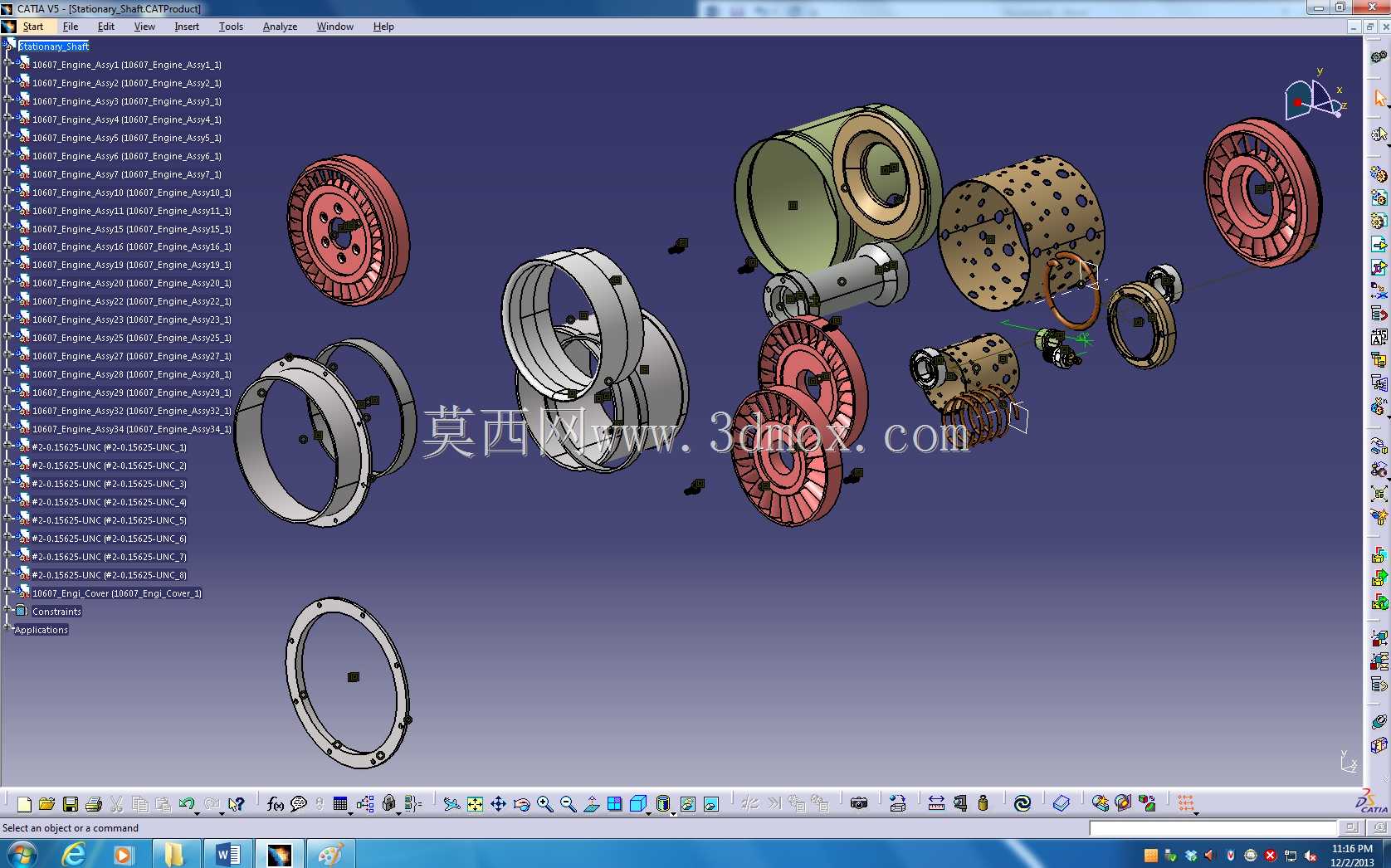

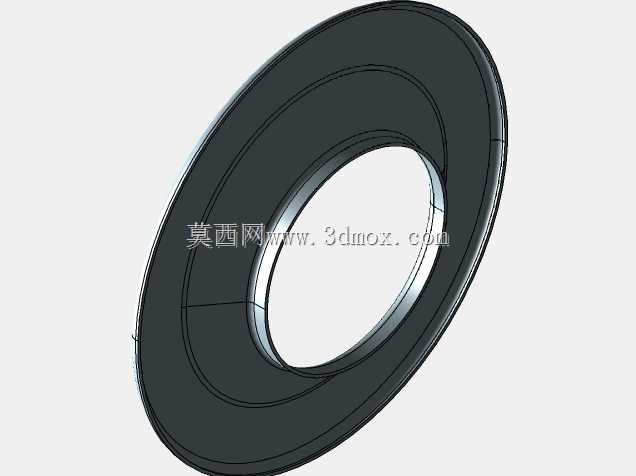

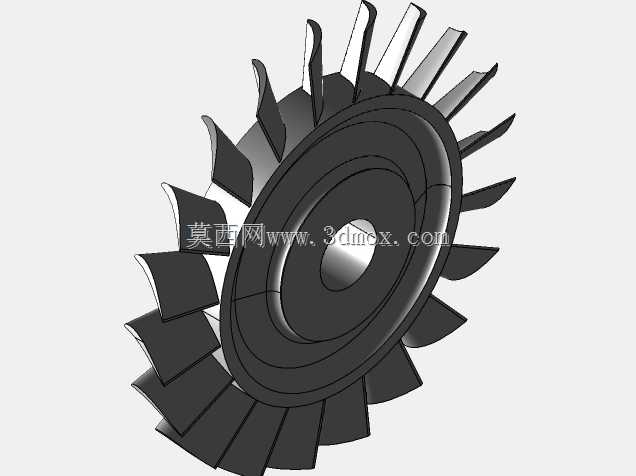

小尺寸轴流式喷气发动机运动仿真结构

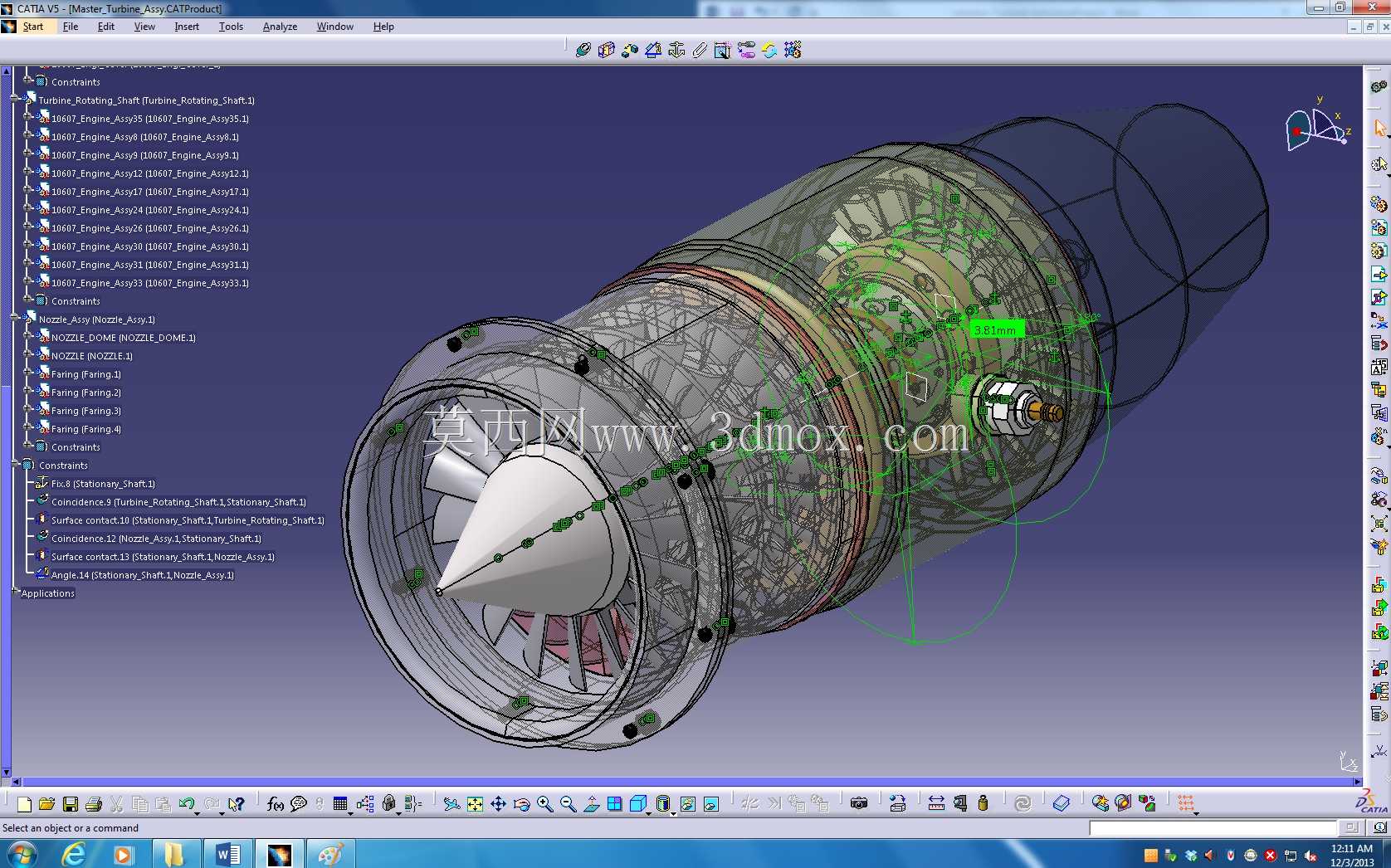

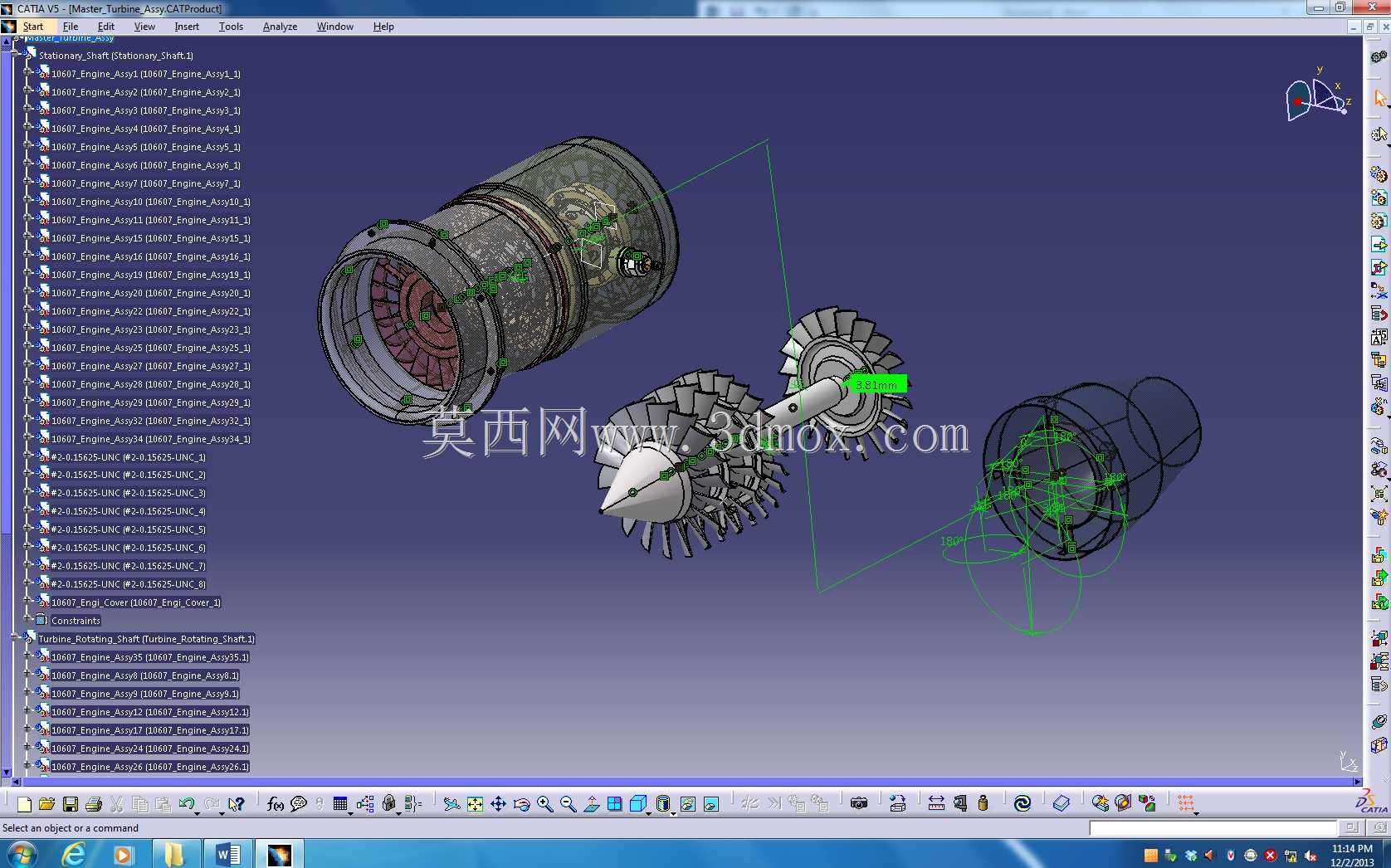

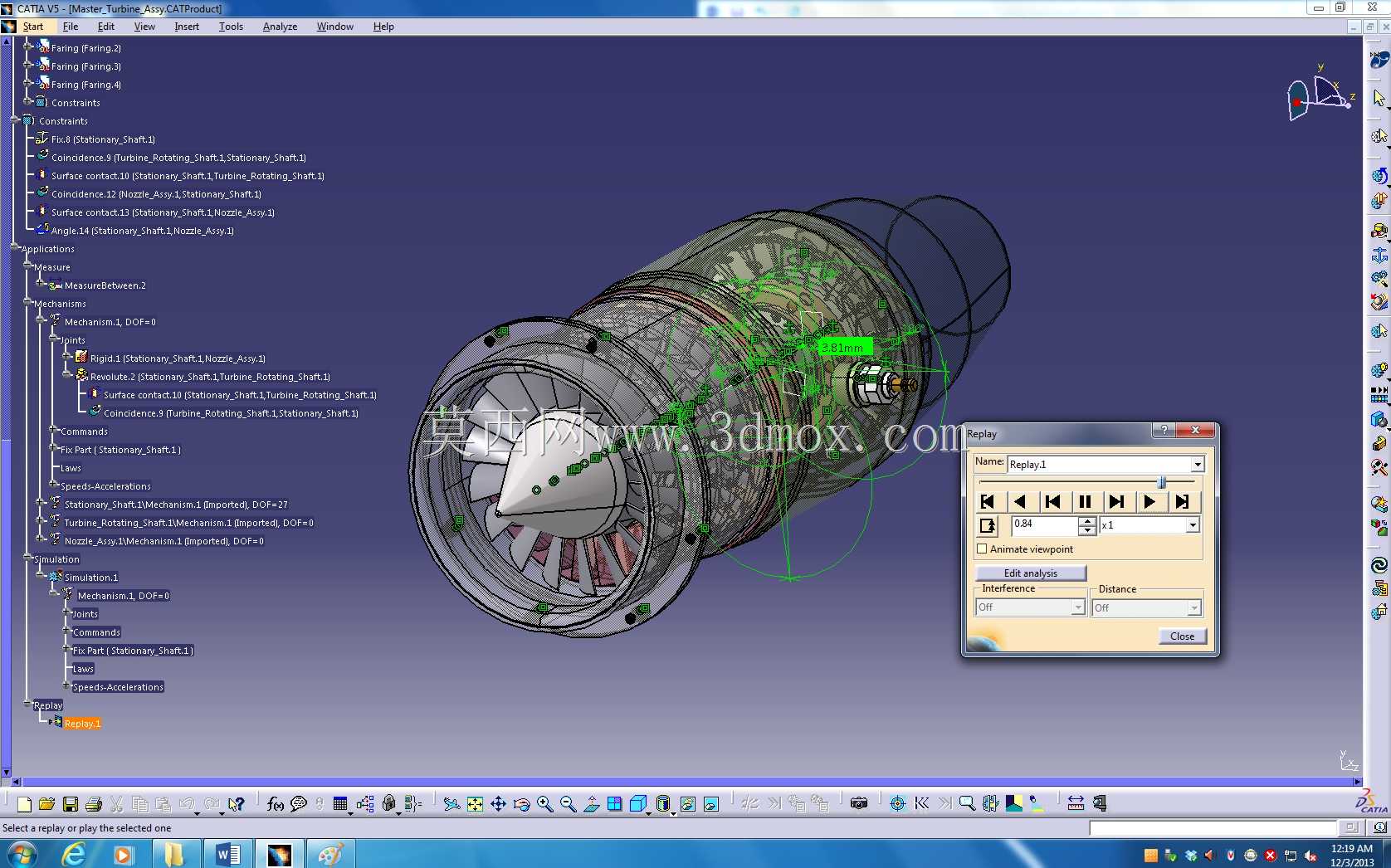

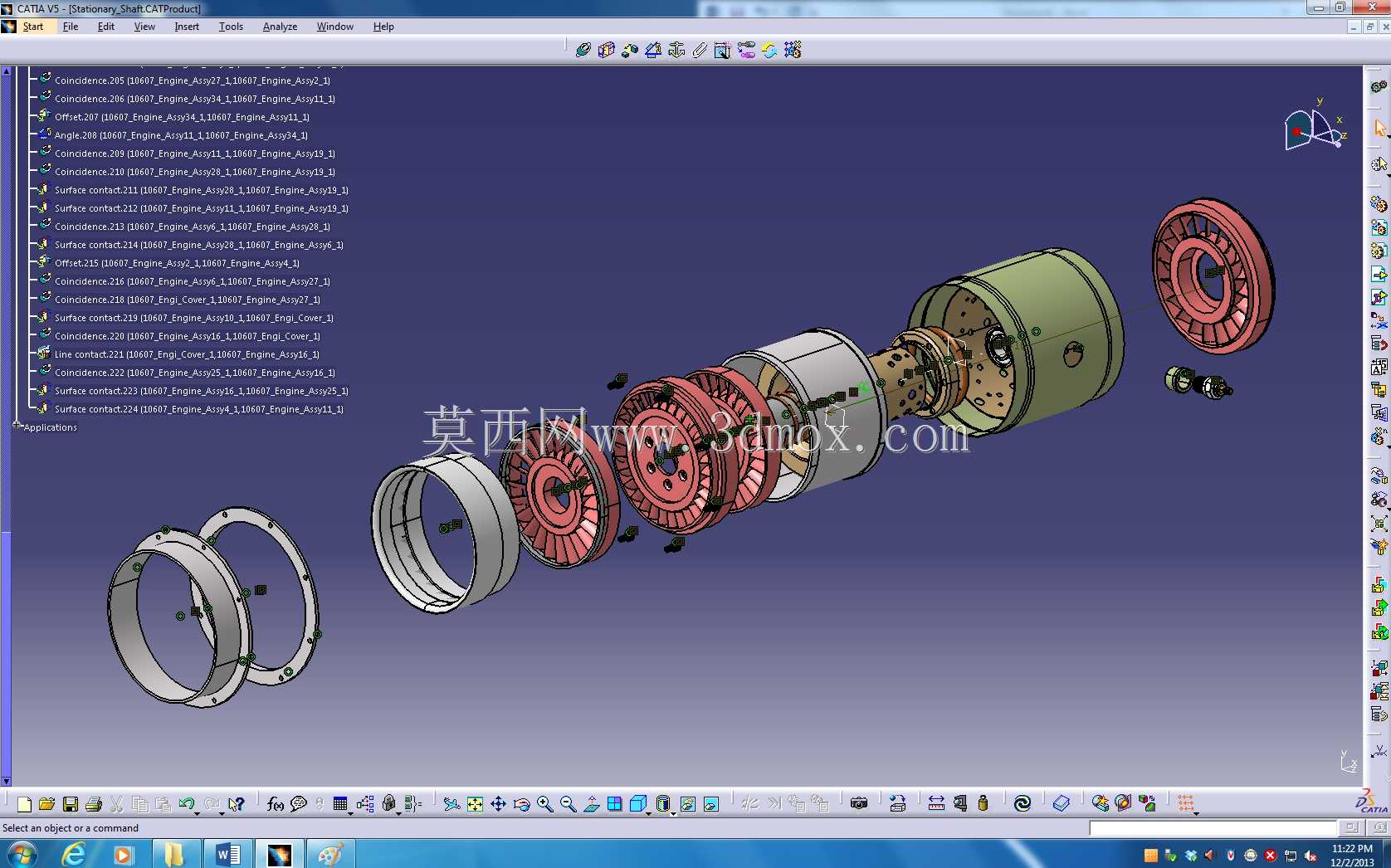

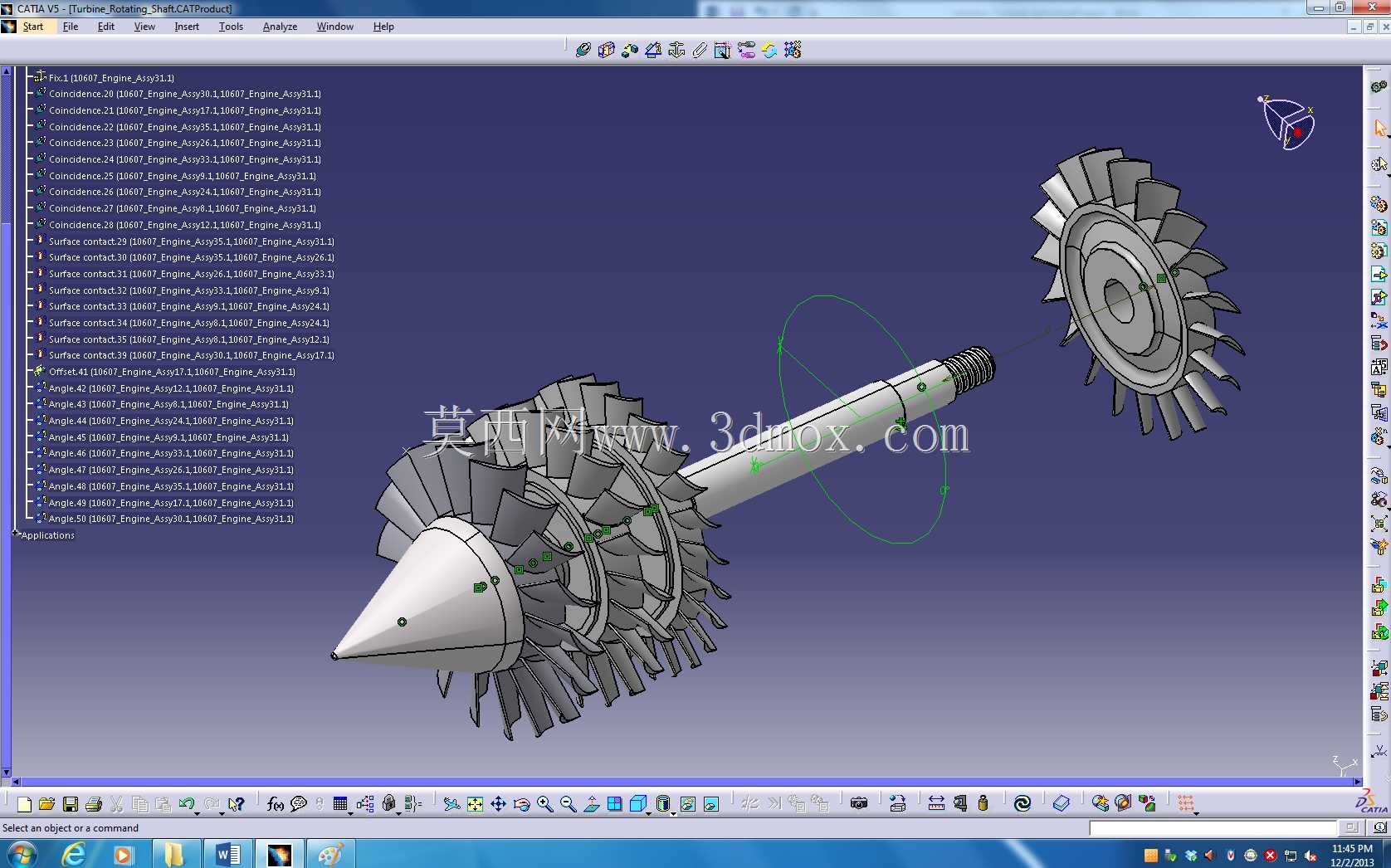

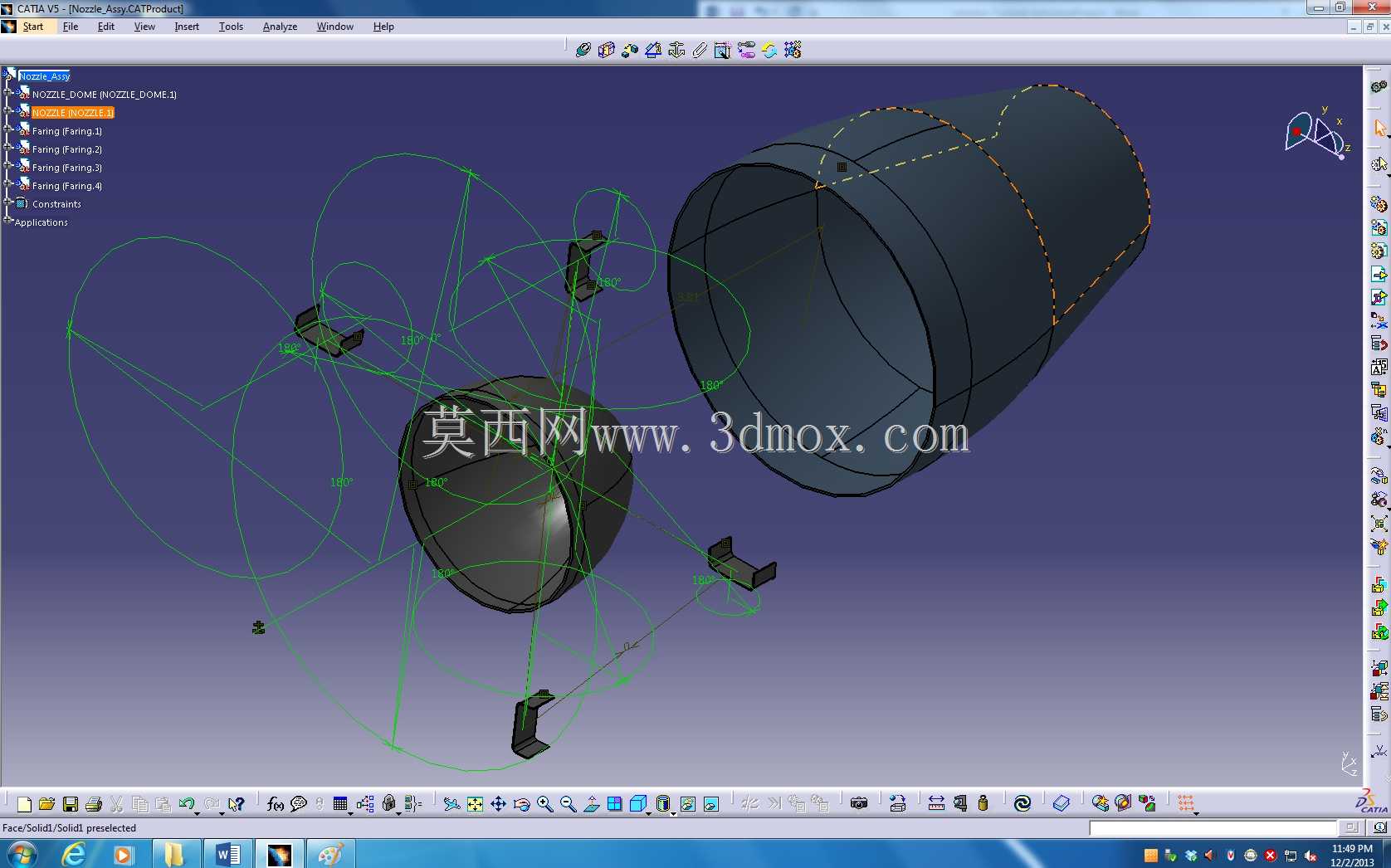

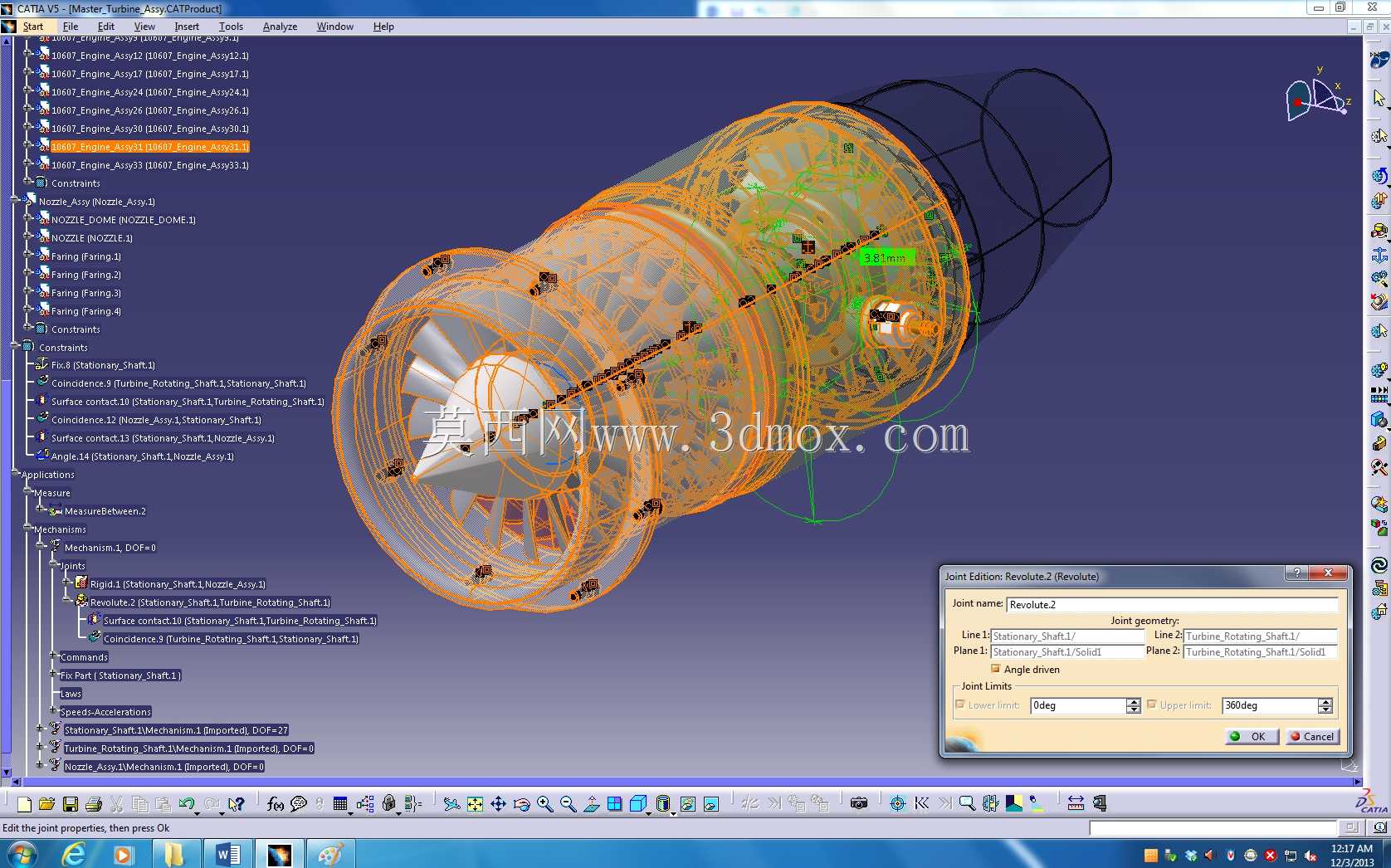

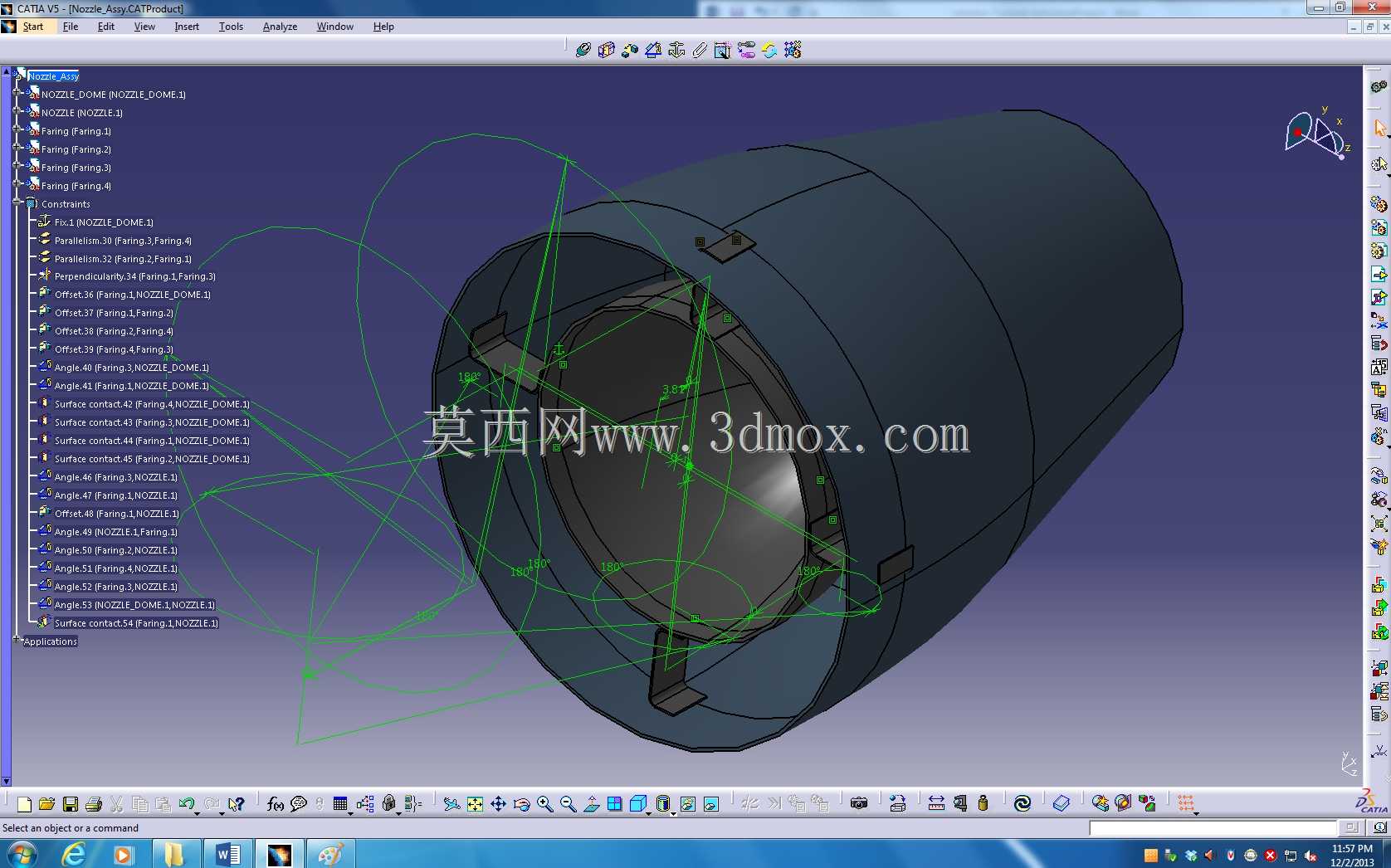

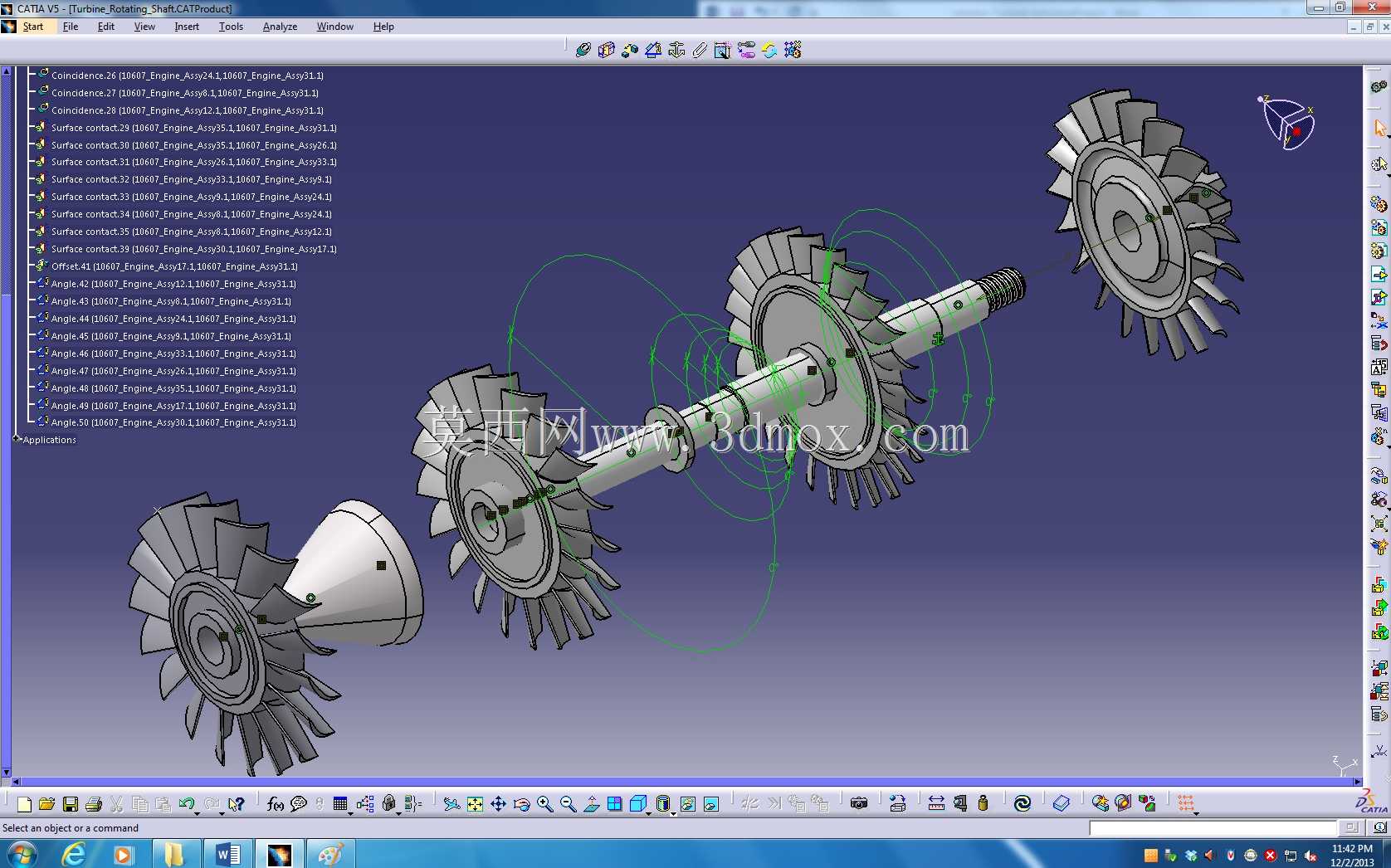

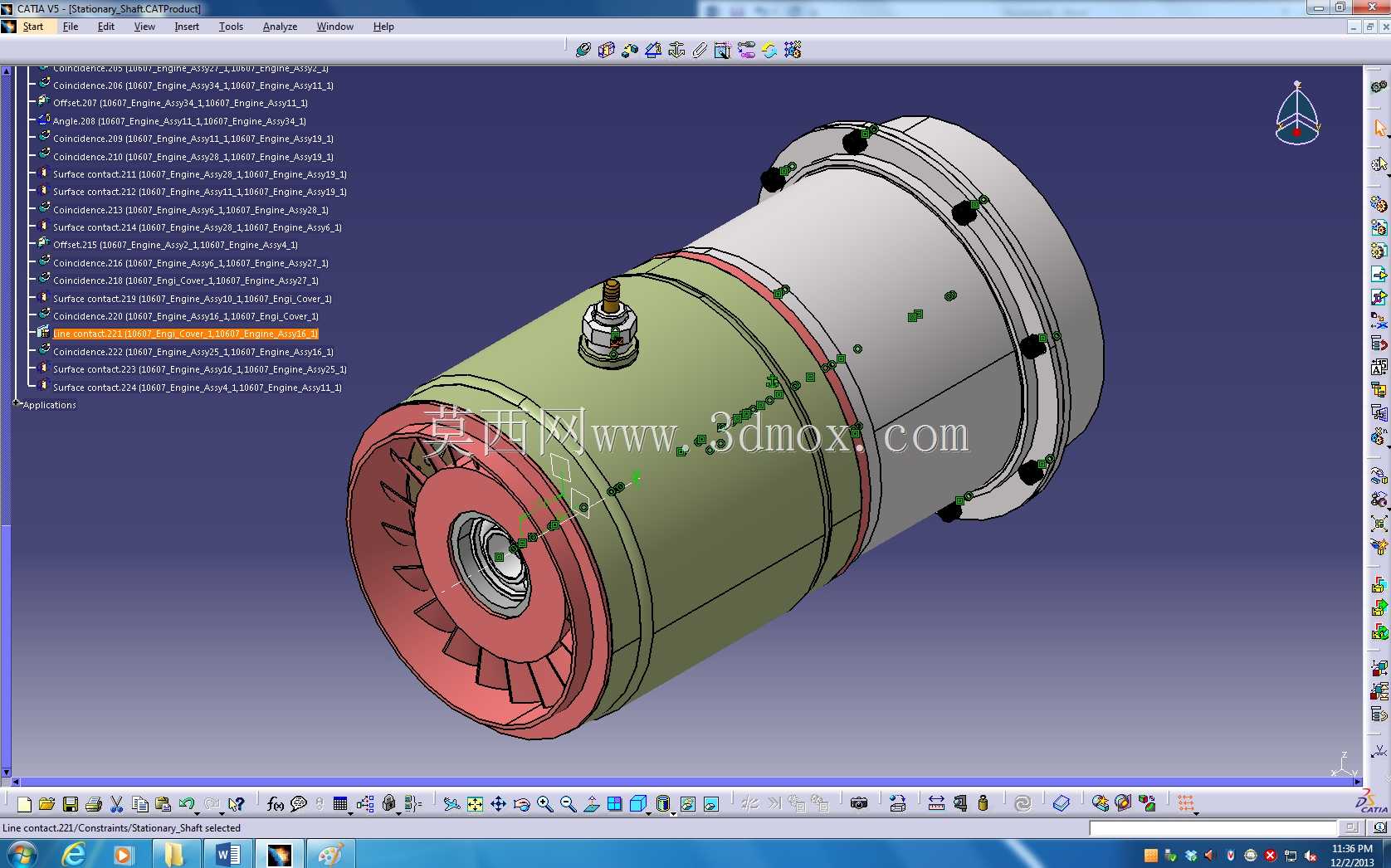

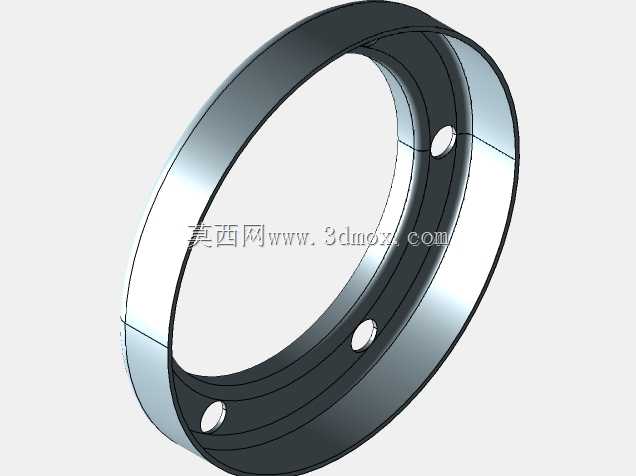

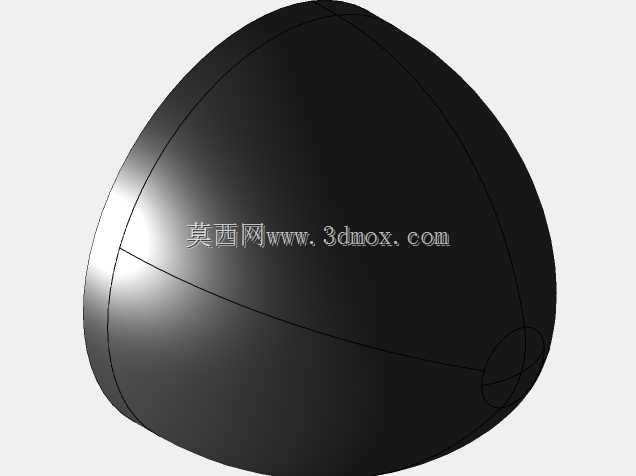

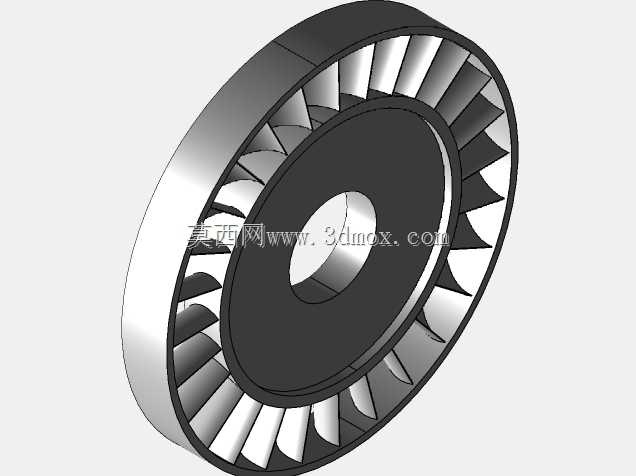

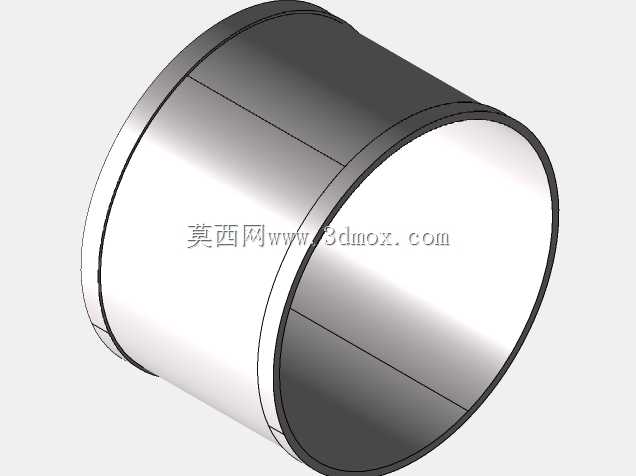

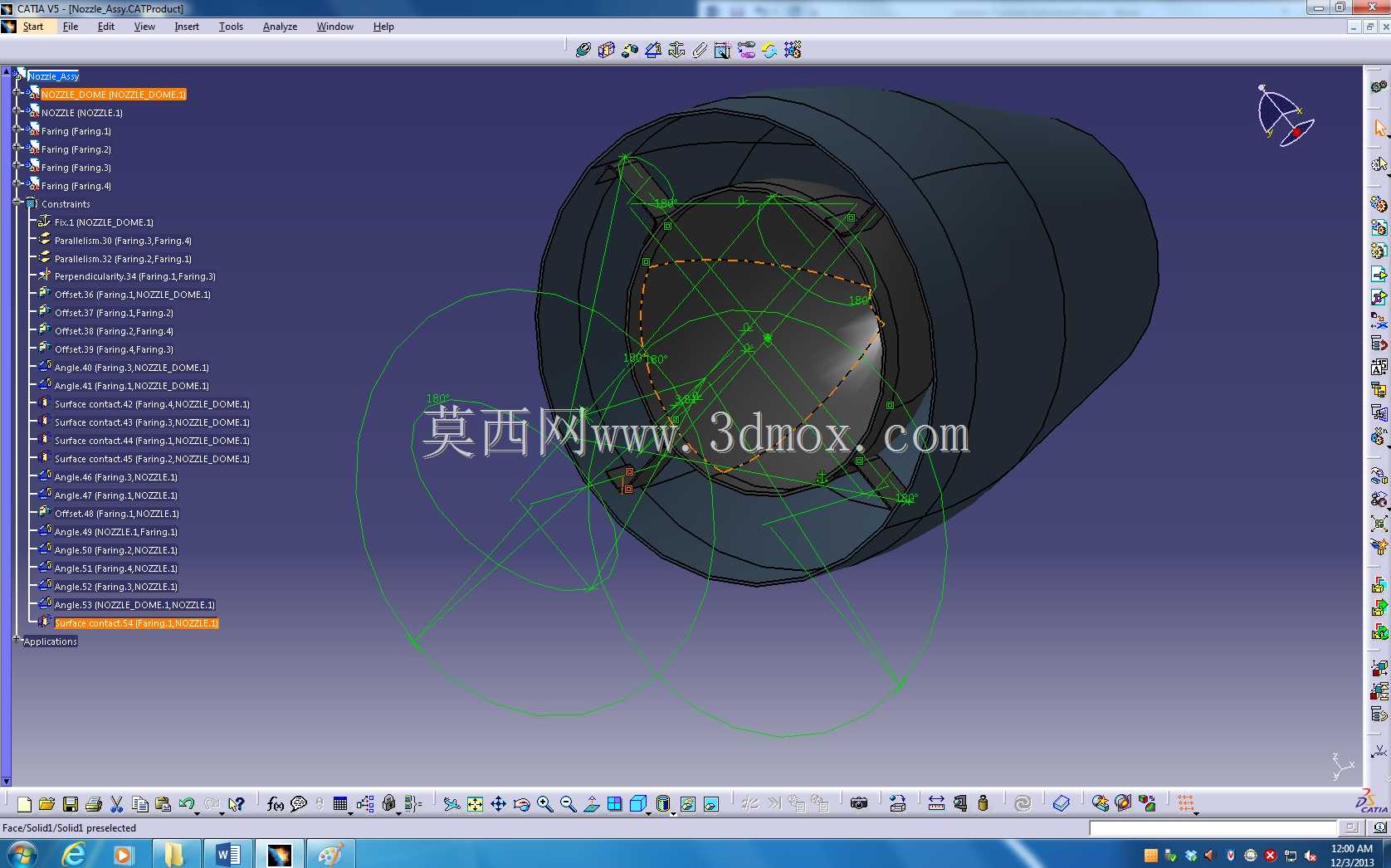

这款轴流式喷气动力装置的仿真结构，面向小型航空动力实验、航模动力研发、航空原理教学演示场景打造，可直观呈现轴流喷气设备的完整运转逻辑，为航空动力领域的原理验证、结构优化、教学展示提供具象的三维参考载体。从实际用途来看，该结构还原了2英寸直径级别小型轴流喷射动力的核心组成，既可以作为航展、科普场馆的航空动力原理演示载体，帮助受众直观理解喷气动力的推力产生逻辑，也能为小型无人航空设备的动力选型、结构适配提供结构参考，辅助研发人员快速梳理动力单元的部件排布与运动干涉风险。在功能特性层面，该仿真完整复现了轴流喷气装置从进气道整流、多级压气机压缩、燃烧室油气混合燃烧、涡轮做功驱动、尾喷口高速排气的全流程运动关系，可动态展示各级转子的同步运转逻辑、静子与转子的配合间隙、可调导叶的动作轨迹，清晰呈现动力输出过程中各部件的运动时序，让使用者无需拆解实体设备就能掌握内部的动力传递路径。设计思路上，该结构严格遵循小尺寸轴流喷气设备的气动布局逻辑，进气端采用流线型整流罩设计，降低进气紊流对压气机效率的影响；压气机段采用多级轴流叶片排布，兼顾小尺寸下的压缩比与气流平顺性；涡轮段与压气机采用同轴连接设计，保证燃烧后的高温高压气流可高效驱动涡轮，同步带动前端压气机持续运转，整体结构紧凑，在有限的径向尺寸内完成了进气、压缩、燃烧、做功、排气全功能单元的集成，同时预留了运动仿真的运动副约束，可真实模拟运转状态下的部件位置变化。外形尺寸与安装边界方面，该动力装置主体直径为2英寸，整体呈细长回转体结构，进气端为圆弧过渡的整流头锥，尾喷口为收敛型结构，安装时可通过机匣外侧的安装边实现与载体的固定连接，径向安装边界需预留足够的散热与气流通道空间，轴向需保证进气端无遮挡、尾喷口无结构干涉，避免影响进气效率与高温排气的顺畅排出，适配小型航空载体的紧凑安装空间需求。
