微型燃气轮机内部结构剖面设计

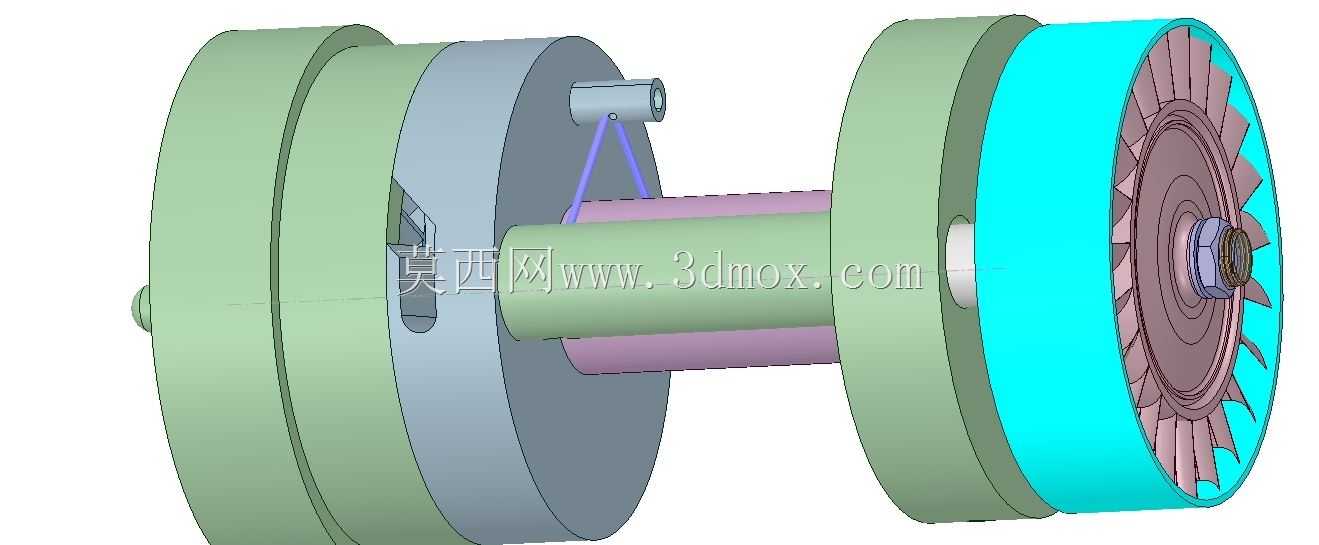

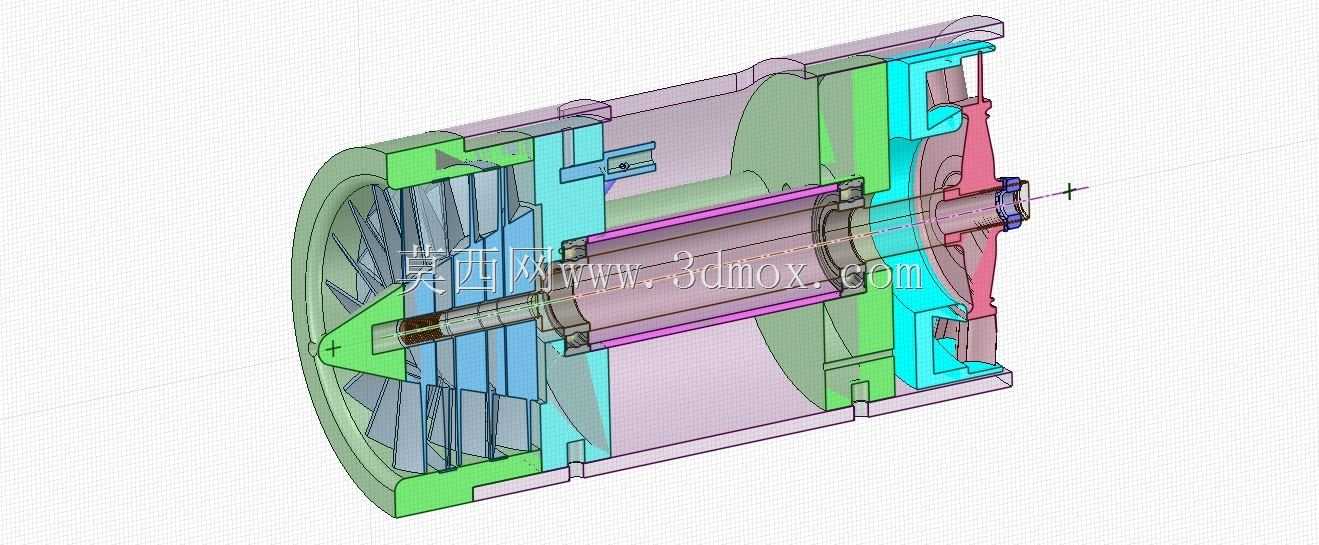

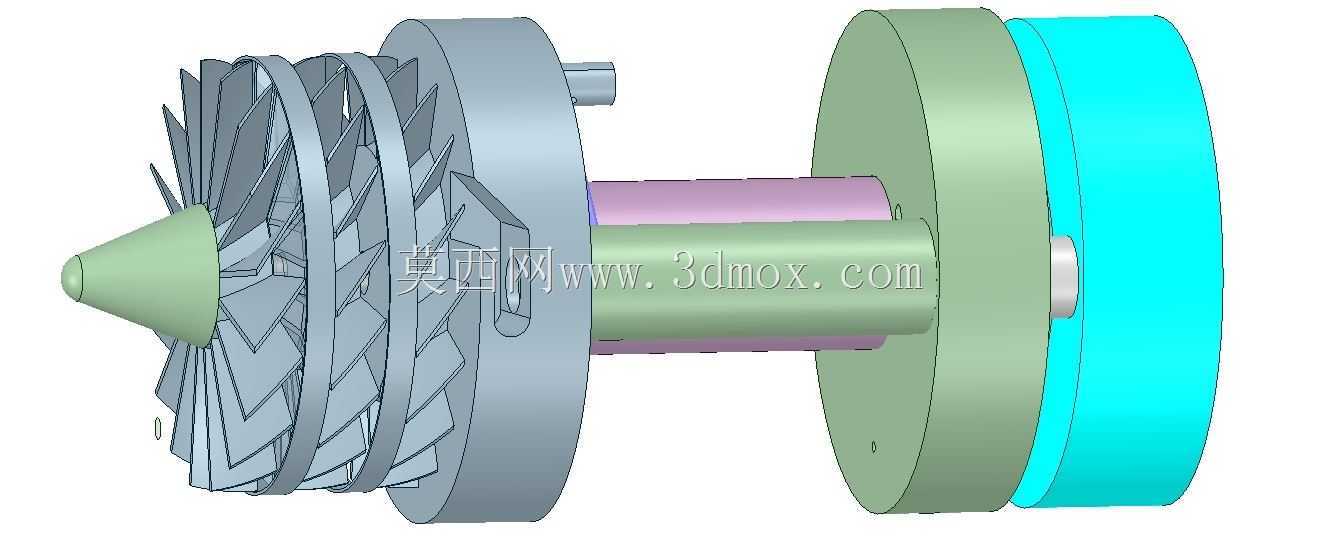

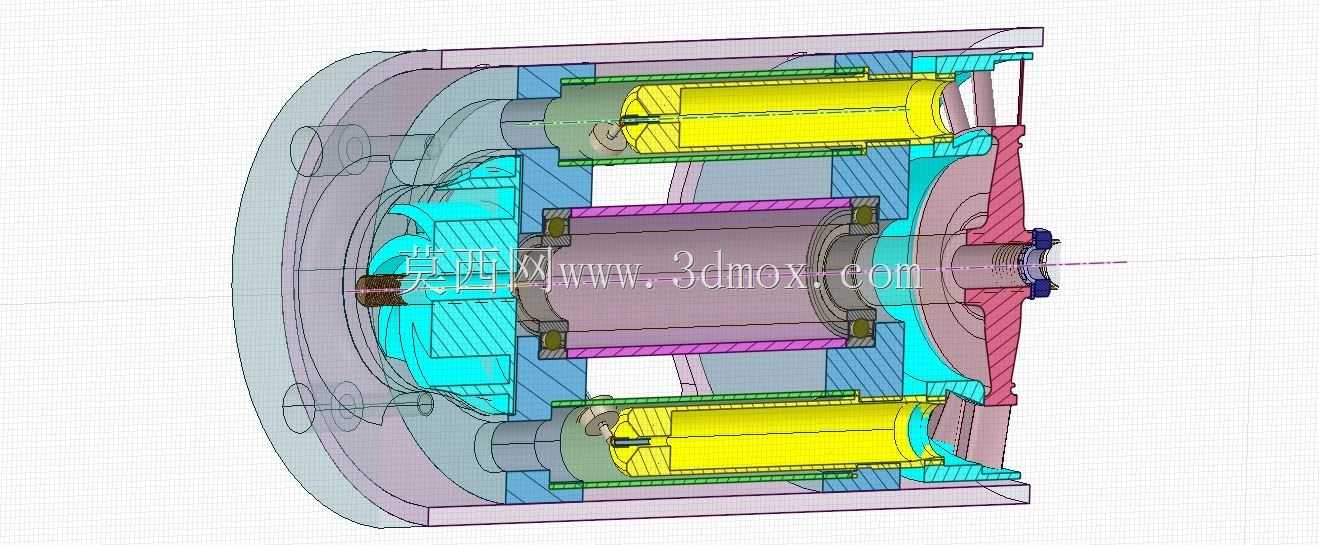

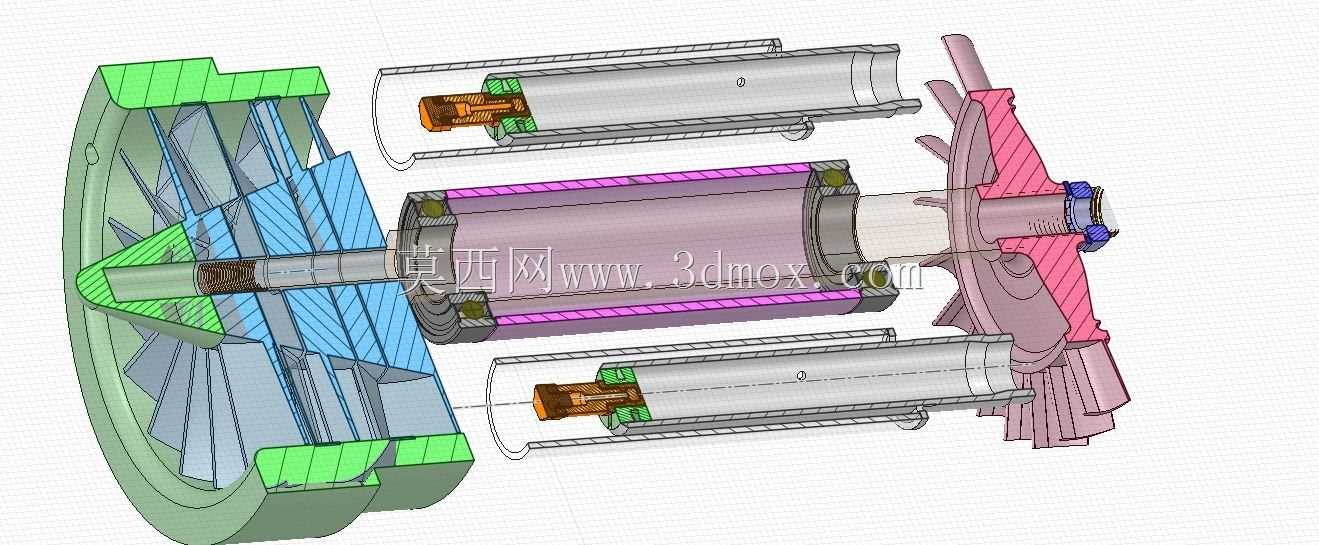

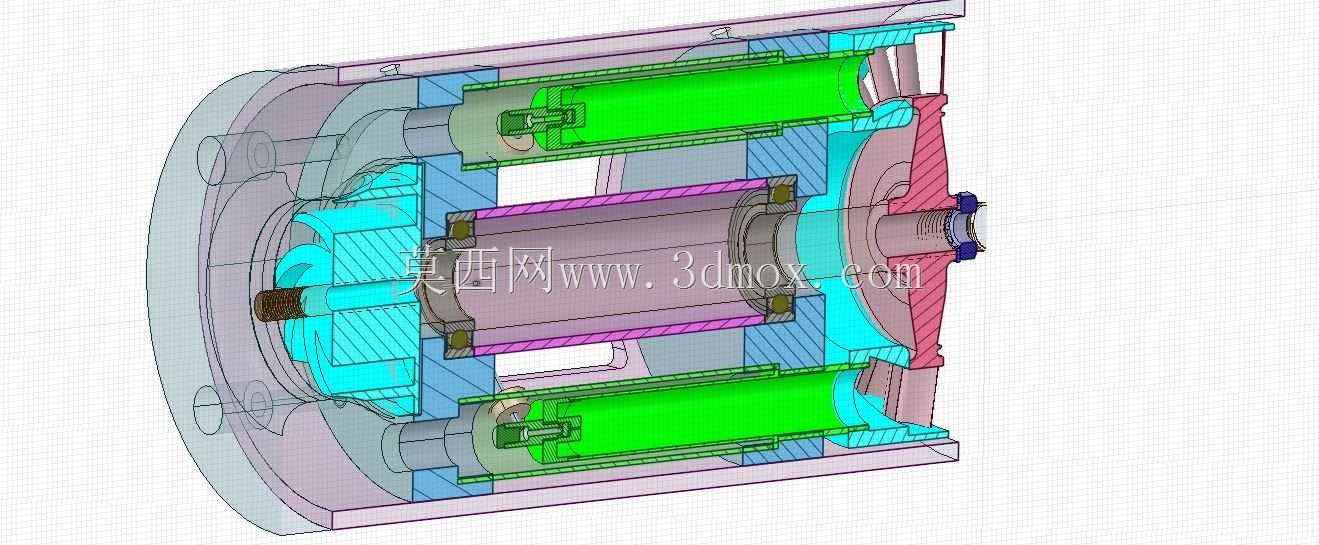

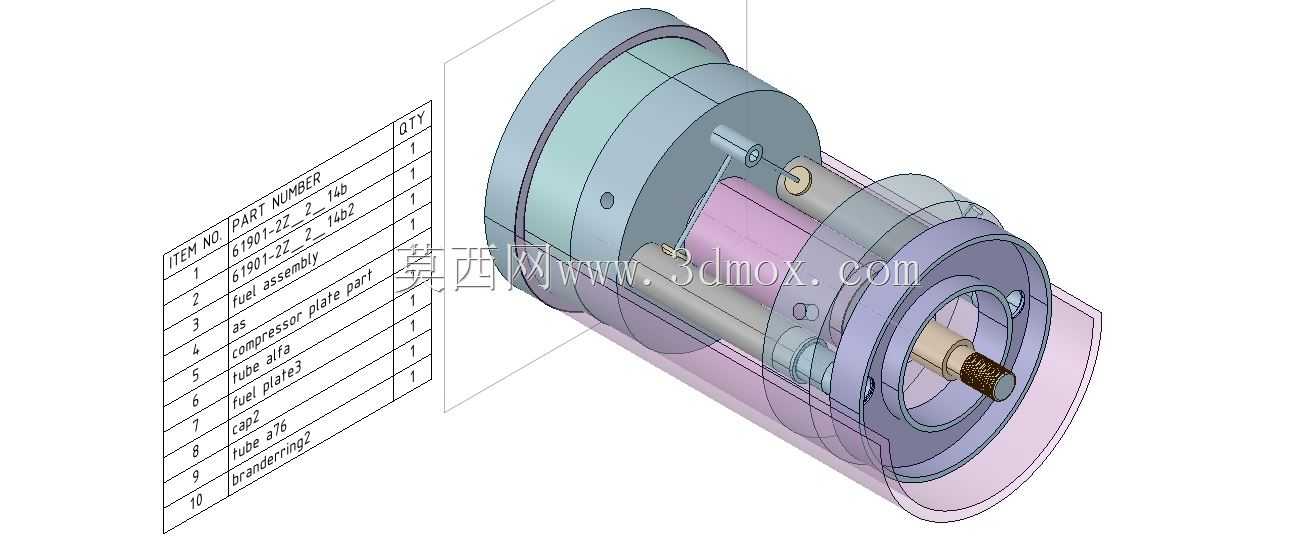

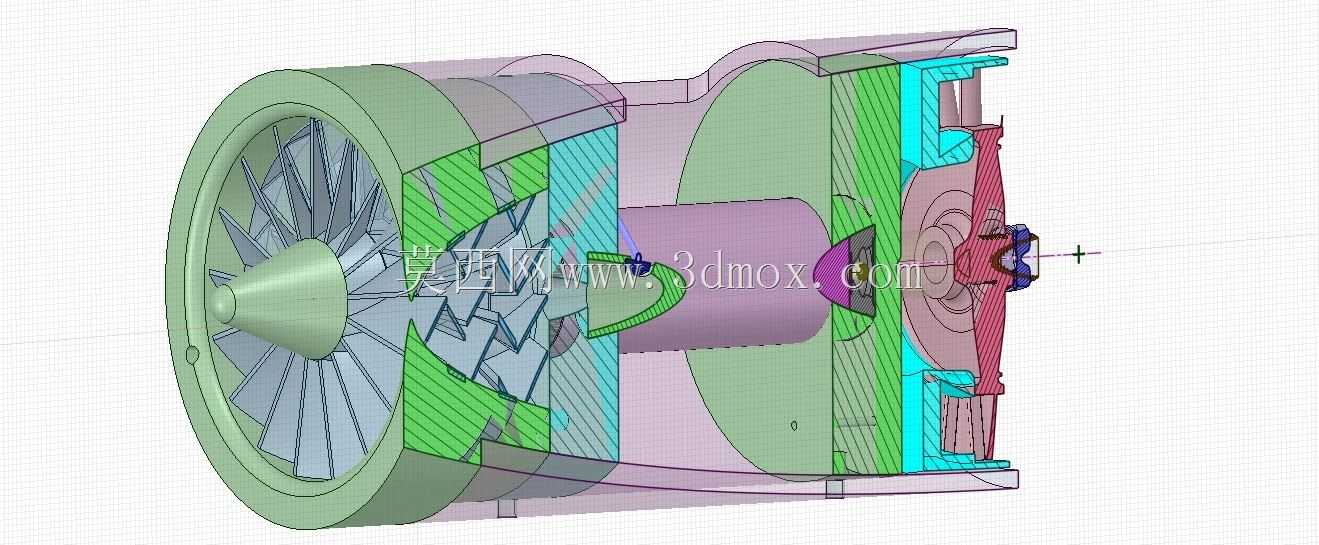

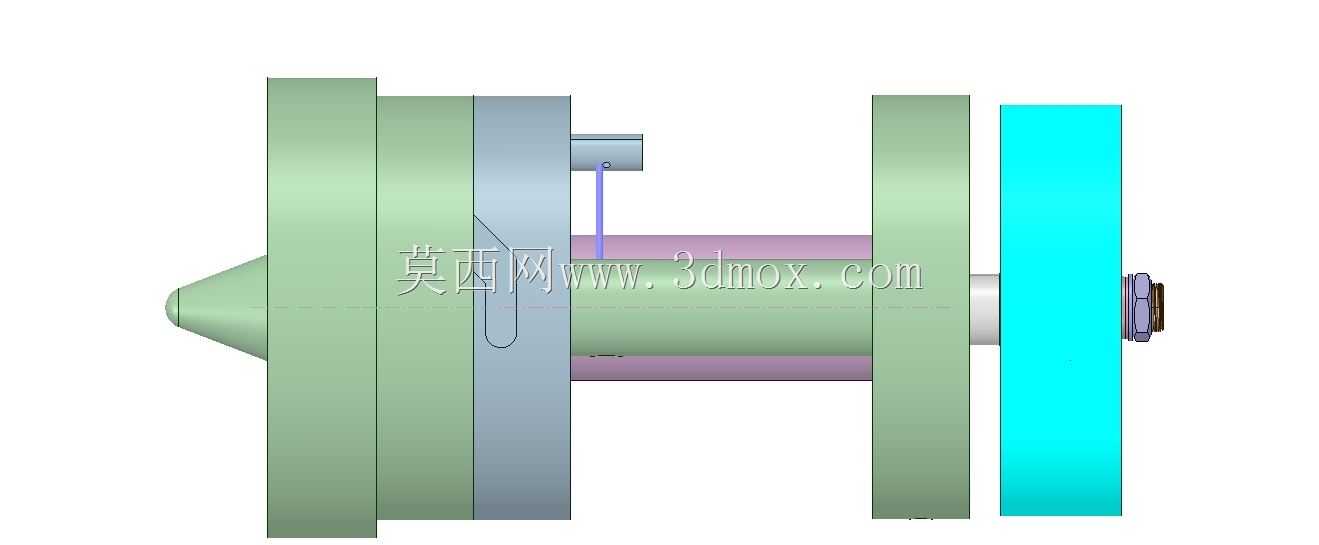

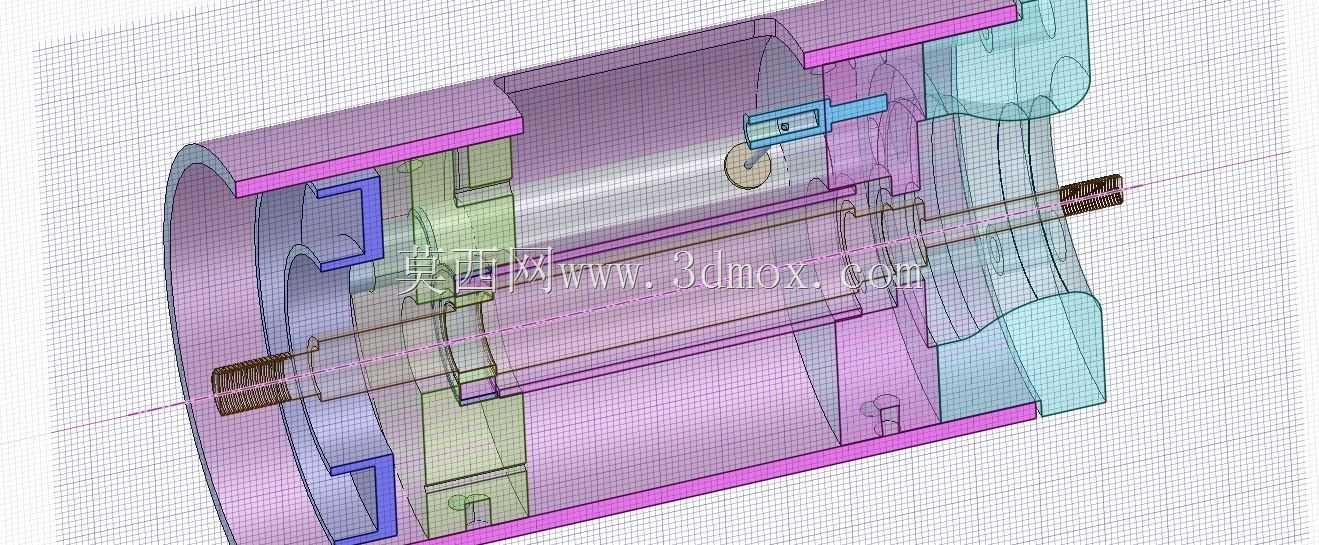

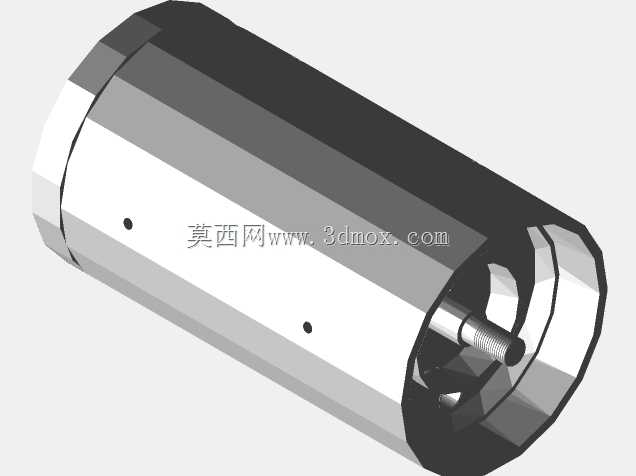

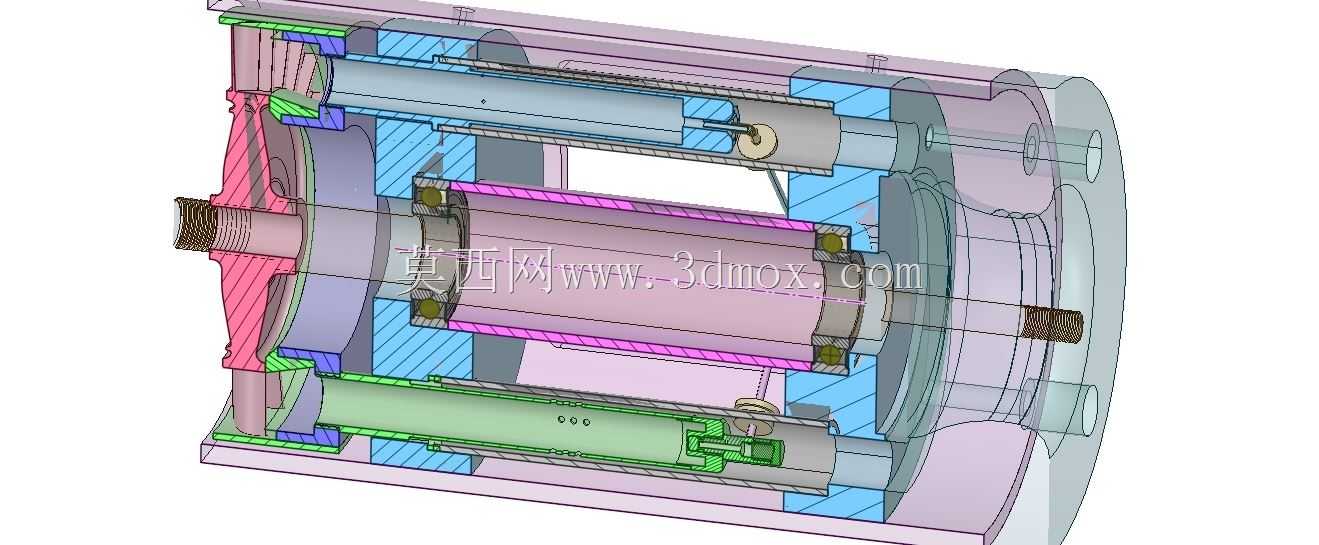

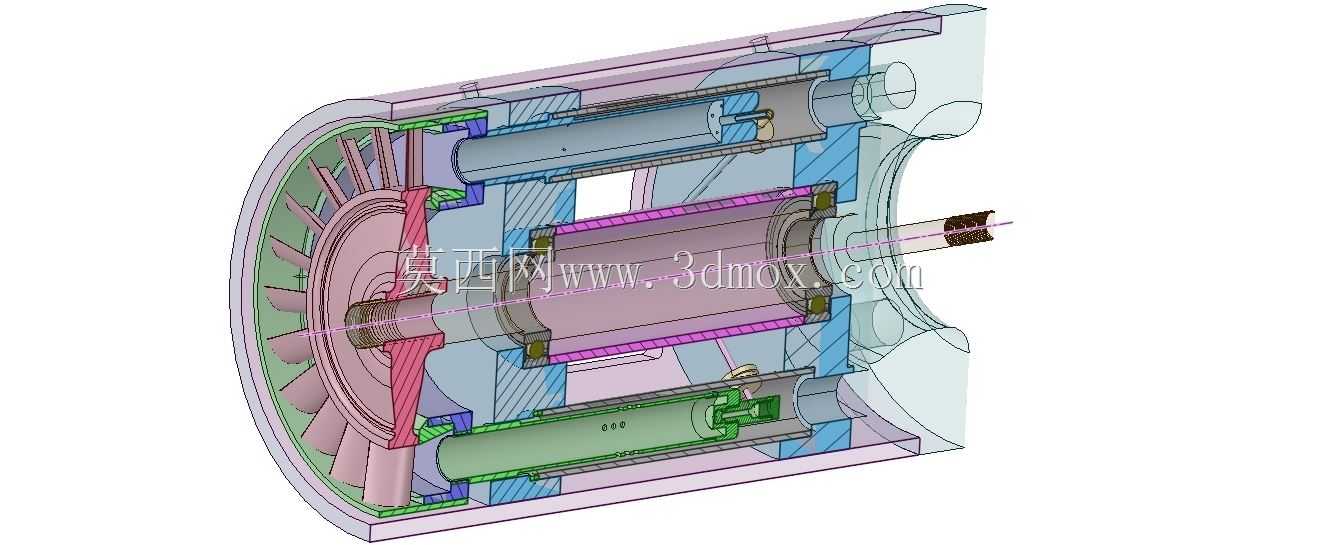

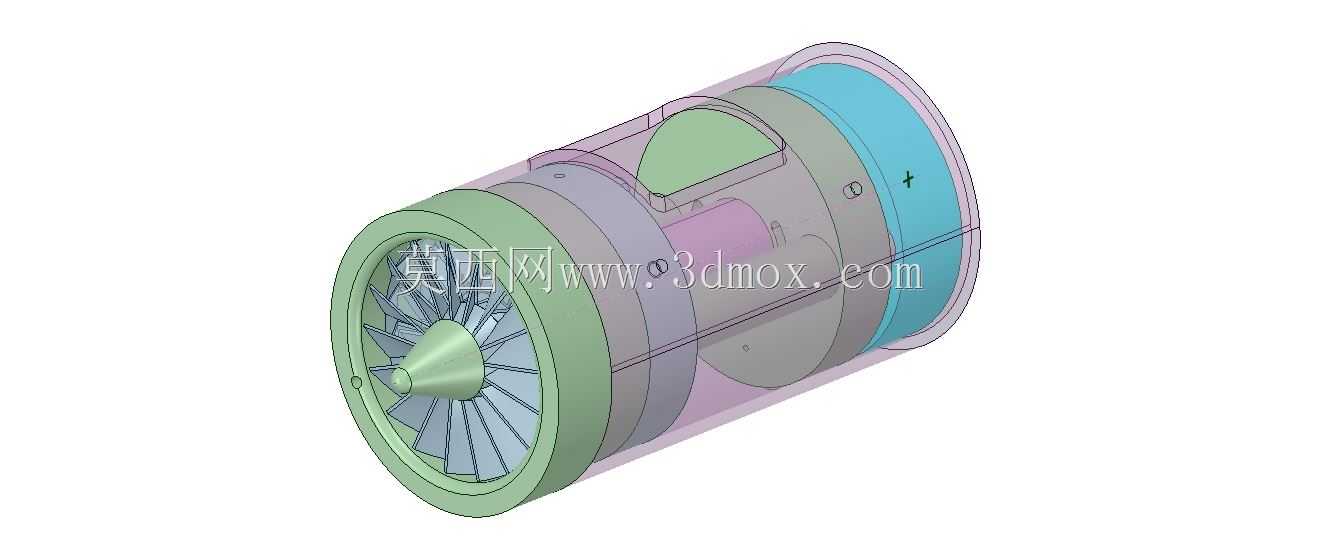

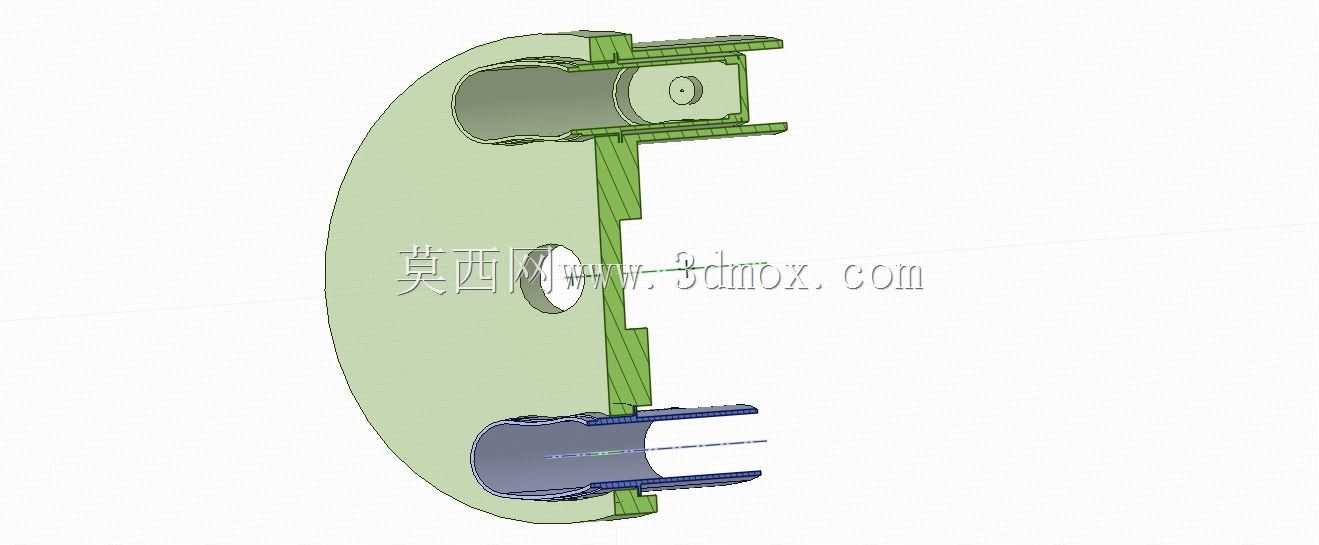

这款微型燃气轮机的结构设计，面向小型分布式供能、航模动力、便携发电单元等场景打造，可在狭小安装空间内提供稳定的动力输出，适配对设备体积、重量有严格限制的应用需求。从结构剖面来看，设计采用同轴多腔体布局，将压气机段、燃烧室段、涡轮段沿轴向依次排布，外层壳体做了等壁厚的承力设计，既保证整体结构刚性，又控制了整机的重量冗余。内部流道采用渐扩渐缩的顺滑过渡设计，减少工质流动过程中的压力损失，提升能量转换效率。各转子部件采用对称支撑结构，两端设置轴承安装位，平衡高速运转时的径向载荷，降低运行过程中的振动幅度，延长核心部件的使用寿命。燃烧室区域采用环形腔室设计，预留了燃料喷嘴与点火组件的安装空间，可保证燃料与压缩空气充分混合，实现稳定燃烧，同时壁面设置了冷却流道，避免高温燃气直接灼烧壳体材料，提升部件的耐高温耐受能力。整机的安装边界采用法兰式对接结构，可直接与负载端、进气排气组件快速对接，无需额外设计复杂的转接结构，降低配套安装的设计成本。设计过程中充分考虑了部件的加工工艺性，多数壳体、转子部件采用回转体结构，可通过常规车削、铣削工艺完成加工，部分异形流道区域可配合精密铸造工艺成型，兼顾性能与制造成本的平衡。各密封部位采用阶梯式密封槽设计，可适配多种密封件选型，减少工质泄漏，保证整机运行时的压力稳定。这款微型燃气轮机的结构设计，在极小的体积内整合了燃气轮机完整的工作循环通路，既可以作为小型动力源直接使用，也可作为原理样机用于燃气轮机的教学演示、结构验证，帮助从业者直观理解燃气轮机的内部构造与工作逻辑，为小型动力装置的迭代设计提供可靠的结构参考。
