Vought XF5U飞翼布局旋翼飞行器结构设计

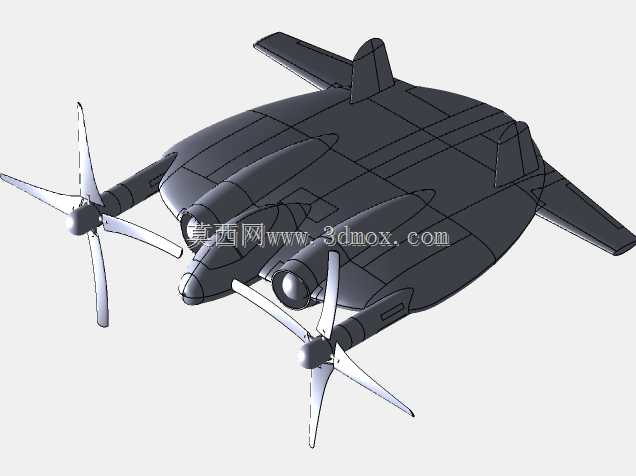

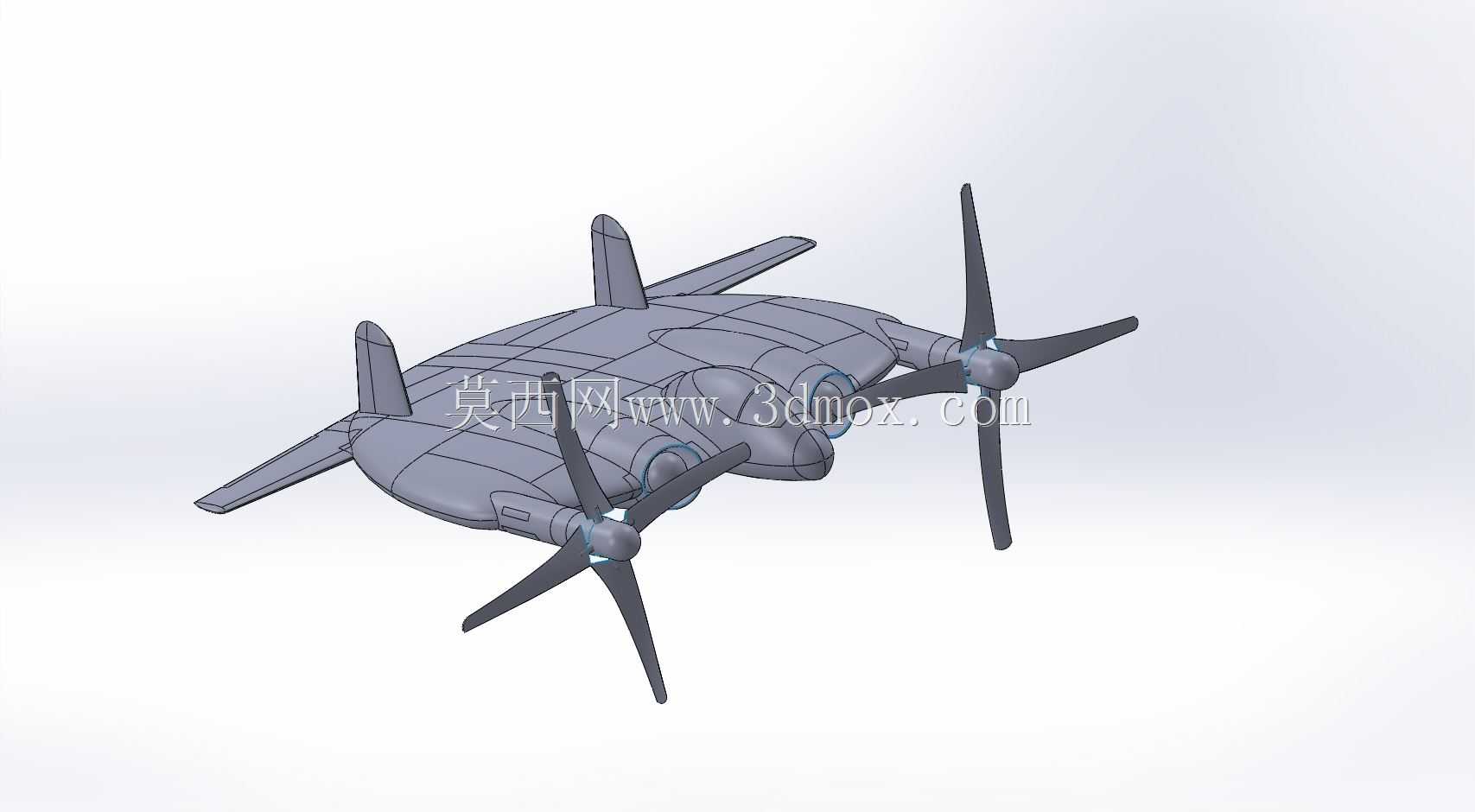

该飞翼布局旋翼飞行器的设计核心围绕短距起降、低速高机动性的航空应用场景展开，可适配舰载狭小甲板起降、低空侦察巡逻、短程战术运输等实际作业需求，相较于常规固定翼飞行器，其独特的圆盘状翼身融合构型能够大幅降低翼载，在极低飞行速度下仍可维持足够升力，同时双旋翼差动配合尾部安定面的设计，能够抵消旋翼扭矩带来的偏航问题，省去了常规旋翼飞行器的尾桨结构，进一步压缩了整机的占地尺寸，适配空间受限的停放与作业环境。从功能特性来看，该构型将机身与升力面完全融合，整个圆盘状机体都可作为升力产生结构，相较于同翼展的常规布局飞机，其升力面积提升近四成，同时外露的双旋翼采用大直径三叶螺旋桨设计，在低转速下即可提供充足推力，能够有效降低起降阶段的滑跑距离，配合翼身融合体的低阻特性，在巡航阶段也能保持较好的燃油经济性。设计思路上，该构型优先解决早期舰载机起降距离过长、停放占用空间大的痛点，将整个机体设计为近似圆盘的扁平结构，机翼与机身无明显分界，既提升了结构整体强度，也减少了翼身结合处的气动干扰；两侧伸出的短舱同时作为旋翼的安装基座与主起落架的承载结构，将动力系统、起落架结构的受力路径直接传递至机身主承力框，减少了不必要的结构增重；尾部设置的双垂尾安定面，能够在旋翼下洗流与来流的复合流场中提供足够的航向稳定性，避免大迎角飞行时出现航向失稳的问题。外形尺寸与安装边界方面，该飞行器整机横向宽度控制在旋翼旋转直径范围内，纵向长度远小于同级别常规螺旋桨飞机，停放时无需折叠机翼即可适配舰载机升降机的尺寸边界；旋翼安装位置突出于机身主体，旋转平面与机身顶面保持足够安全间距，避免旋翼转动时与机身结构、挂载设备发生干涉；机身内部预留的舱室空间可依次布置动力系统、燃油箱、任务载荷舱与起落架舱，各系统的安装接口均沿机身中轴线对称布置，能够有效平衡整机重心，降低飞行控制的配平难度。
