高旁路涡扇发动机涡轮风扇结构设计

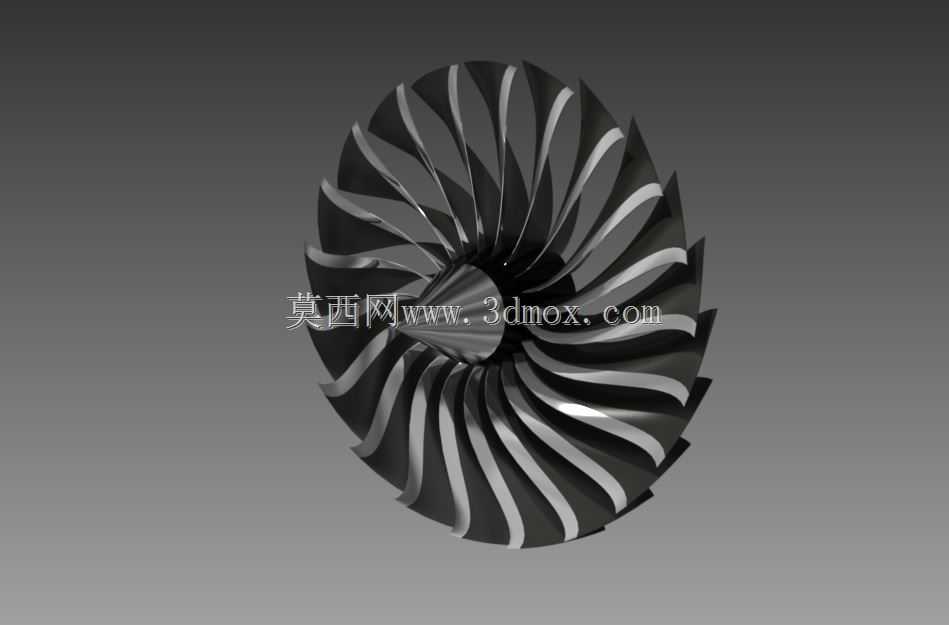

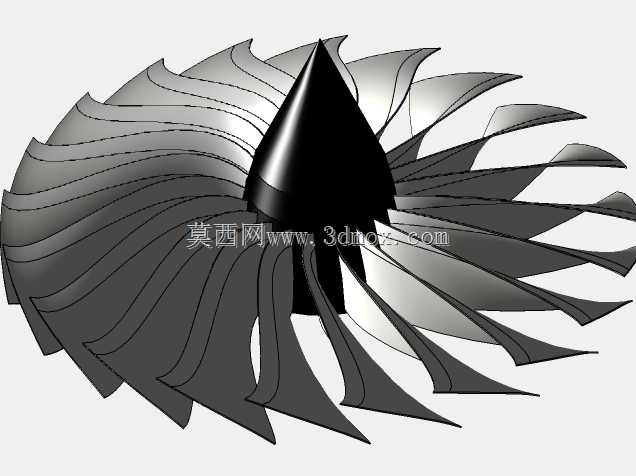

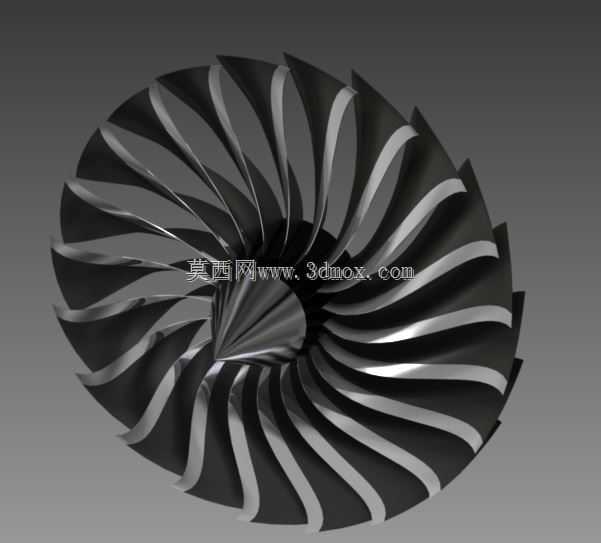

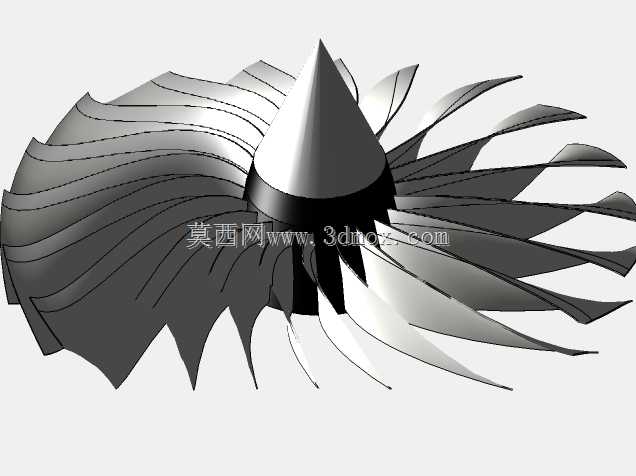

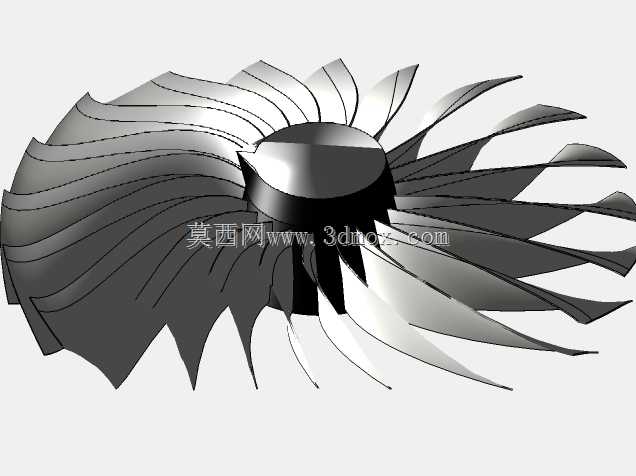

该高旁路涡扇发动机的风扇叶轮部件，是民用大涵道比航空动力装置的核心进气增压组件，主要应用于干线民航客机、大型军用运输机的动力系统前端，承担着进入发动机的80%以上空气流量的增压、导流作用，是决定发动机推进效率、燃油消耗率与噪音水平的关键结构。在实际航空运行场景中，该风扇部件直接面对高空高速来流，需要在跨音速气流环境下稳定完成气流预压缩，将大流量低速来流转化为压力均匀的内、外涵道气流，其中外涵道气流直接产生绝大部分巡航推力，内涵道气流则进入核心机参与燃烧做功，直接决定发动机的整体推进效率与运行经济性。从功能特性来看，该风扇采用宽弦后掠叶片设计，叶片沿叶高方向呈现连续的空间扭角分布，叶根区域厚度较大以满足轮盘连接的结构强度需求，可承受起飞阶段大推力工况下的巨大离心载荷与气流交变冲击，叶尖区域采用薄翼型截面设计，有效降低跨音速飞行状态下的激波阻力，减少气流分离带来的效率损失与运行噪音。叶片前缘做了钝化耐磨处理，可抵御高空飞行中微小颗粒物、冰晶的冲蚀，延长部件在翼服役寿命。在设计思路层面，该结构充分结合了气动效率与结构可靠性的双重需求，整体采用单级整体铣制叶轮构型，叶片与轮毂一体化成型，省去了传统榫头连接带来的结构重量与应力集中问题，轮毂采用锥形收敛构型，匹配气流进入核心机的流道走向，减少气流在轮毂区域的滞止与涡流损失。每一片叶片的型面都经过三元流气动优化，沿径向的扭角变化精准匹配不同叶高位置的气流速度三角形，确保气流沿整个叶高方向都能无冲击进入叶片通道，避免局部气流分离引发的喘振风险。从安装边界来看，该风扇叶轮的径向尺寸匹配高旁路涡扇发动机的大涵道比流道需求，轴向安装长度适配发动机进气机匣与增压级之间的装配空间，轮毂中心的定位接口与低压转子轴系的安装基准完全匹配，可保证转子系统的动平衡精度，工作转速区间覆盖发动机从地面慢车到高空巡航的全工况范围，运行中叶片顶端与机匣之间保持极小的均匀间隙，既避免叶尖碰磨引发的结构损伤，又能减少叶尖间隙漏气带来的效率损失。该结构的流道设计充分考虑了内外涵道的流量分配需求，风扇出口的气流压力场均匀度满足下游分流环的导流要求，可有效降低外涵道的气流流动损失，提升发动机整体的推进效率，同时叶片的固有频率经过调校，避开了转子运行的常见激振频率区间，避免长期运行中出现共振疲劳损伤。
