标准直柄麻花钻三维建模设计作品

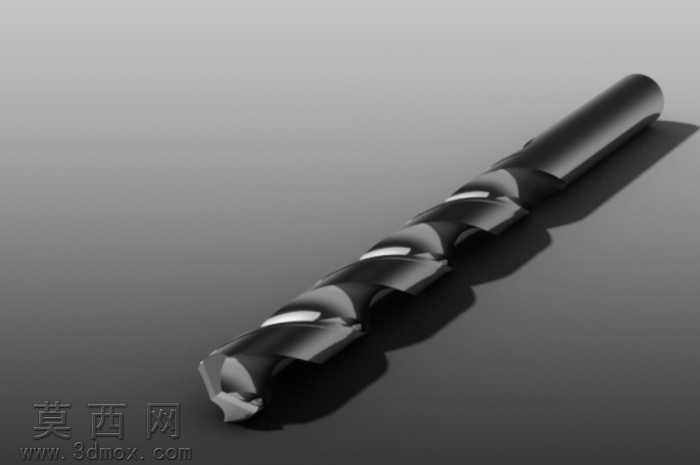

本次麻花钻三维建模工作，以工业常用标准直柄麻花钻为原型开展设计，建模过程中严格遵循机械加工刀具的真实尺寸规范，还原麻花钻的核心结构特征。建模初期先梳理麻花钻的结构组成，整体分为装夹直柄段、螺旋排屑槽工作段、端部切削刃三个核心部分，首先通过旋转凸台命令生成钻头的基础圆柱基体，确定整体的长度、直径比例，保证直柄段与工作段的同轴度符合装夹使用要求。针对麻花钻最具辨识度的螺旋排屑槽结构，采用螺旋线扫描切除的方式实现，先根据钻头直径匹配对应的螺旋角参数绘制螺旋引导线，再绘制排屑槽的截形轮廓，通过扫描切除生成两条对称分布的螺旋槽，过程中反复调整槽深、槽宽以及螺旋升角参数，确保排屑槽的曲面过渡顺滑，既还原真实麻花钻的排屑空间形态，也保证槽体与刃带的衔接处无尖锐破面，符合实际刀具的结构强度要求。在端部切削部分的建模中，精准绘制主切削刃、横刃、刃带的结构形态，通过拉伸切除、角度拔模等命令加工出钻尖的顶角角度，还原标准麻花钻118度钻尖的特征，同时处理好后角、前角的曲面过渡，保证切削部分的几何角度与工业实物一致，还原钻头切削作业的结构逻辑。材质与渲染环节，为模型赋予高速钢材质属性，调整金属材质的粗糙度、反射率参数，还原硬质合金刀具表面的哑光金属质感，在螺旋槽、切削刃位置添加细微的倒角光影效果，突出结构的立体感；场景搭建采用深灰色哑光背景，添加柔和的侧方主光源与轮廓补光，投射出自然的软阴影，将钻头的螺旋结构层次清晰展现，让渲染效果既具备工业设计的严谨质感，也能直观呈现各部分的结构细节。整个建模过程以参数化设计为核心思路，各部分尺寸均设置可调整的参数关联，方便后续根据不同直径规格的钻头需求快速修改模型，适配不同的使用场景，模型整体曲面连续无破面，结构装配逻辑清晰，既可以作为机械加工教学的演示模型，也能用于刀具产品的展示宣传素材，帮助初学者快速理解麻花钻的结构组成与工作原理，掌握回转体类零件、螺旋特征类零件的三维建模思路与操作技巧。
