桌面级FDM打印机在长期运行中,Z轴导向部分的刚性往往是决定打印层纹质量的关键环节。Prusa i3这类开源架构采用两根竖直光轴作为Z向导向,框架与光轴之间的连接支座如果存在配合间隙,丝杠带动热端横梁上下运动时就会引入微小晃动,直接表现为圆柱件表面出现规律性波纹、薄壁件层间错位。这个直角支座正是为解决该连接节点而设计的结构件,承担把竖直光轴锁紧固定到机架型材或侧板上的作用,同时为相邻构件提供正交定位基准。

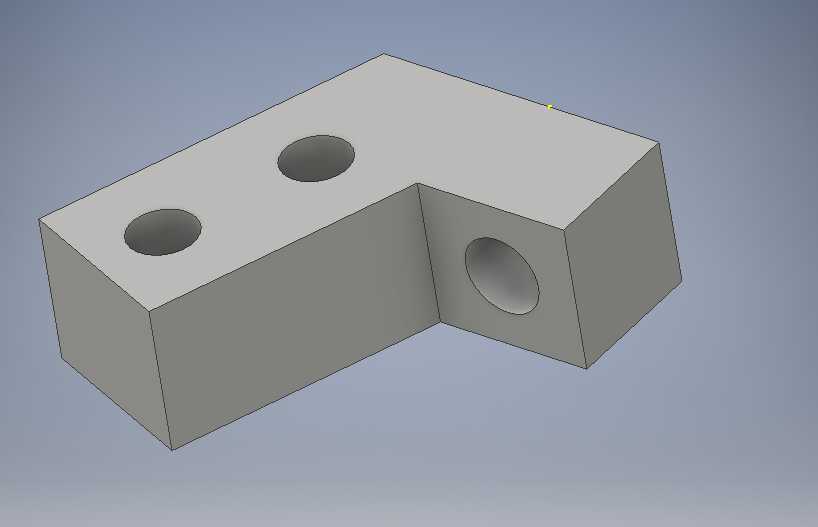

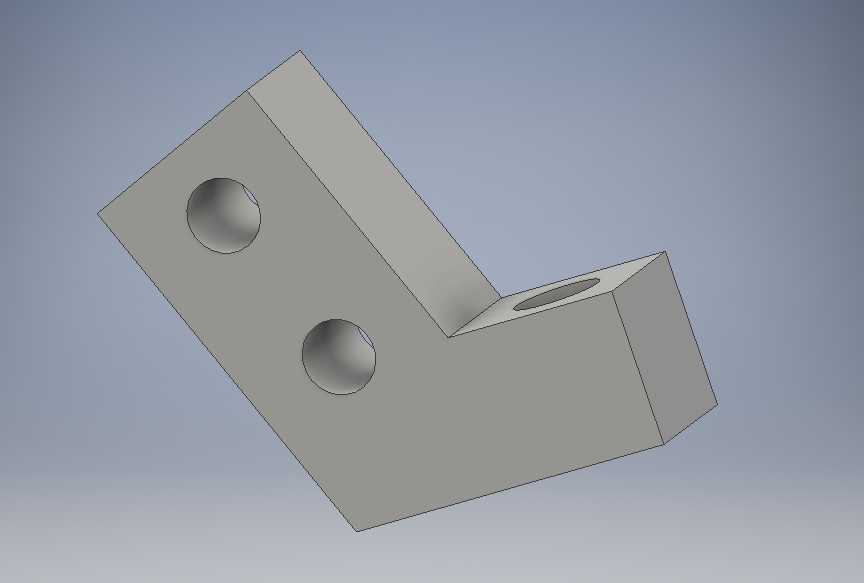

从结构布局看,零件整体呈L形直角块体,两个互相垂直的安装面分别对应不同的约束方向。水平段顶面加工有两个同轴通孔,用于穿入Z轴光轴或安装紧固件,孔位间距按照i3机架两根光轴的中心距布置;竖直段侧面开设一个横向贯通圆孔,该孔与顶面两孔轴线垂直,用于容纳另一方向的光轴、锁紧螺钉或连接销,形成三向交汇的锁紧节点。这种把多个配合孔集成在单一实心块上的做法,相比分开的两个抱箍,优势在于正交关系由零件本体保证,装配后不会出现两轴不垂直的累积误差。
设计思路上,支座优先保证的是孔与轴的紧密配合。孔位按照光轴实际直径取紧密配合公差,使光轴穿入后几乎无径向游隙,再借助侧向锁紧螺钉产生抱紧力,从而抑制光轴在孔内的转动与窜动。块体在拐角处做了实体加厚,因为直角根部正是弯矩传递的集中区域,打印件若在此处壁厚不足,长期受载容易产生蠕变变形,导致Z轴垂直度漂移。外形尽量保持规整的六面体组合,没有多余的镂空造型,目的是让FDM打印时填充路径连续、受力截面完整,对于承力支座而言,实心块的层间结合强度远高于薄壁网格结构。

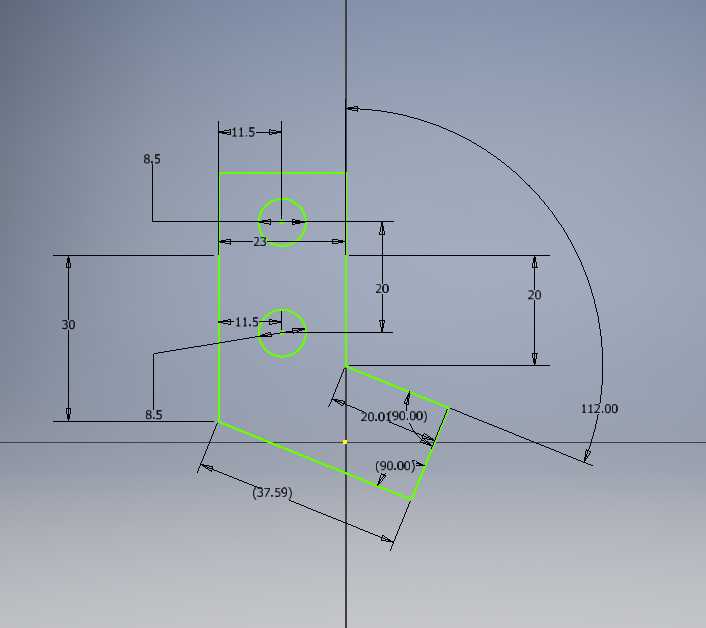

安装边界方面,需要重点核对三个孔的轴线位置与机架的对应关系。顶面两孔中心距决定两根Z轴光轴的间距,必须与龙门横梁两端的导向孔距一致,否则光轴会被强行掰弯产生附加应力;侧面横孔的高度位置决定支座在机架上的安装层级,其轴线应与光轴轴线保持垂直,孔端面到块体边缘的壁厚要留出锁紧螺钉的沉头空间。装配时支座底面贴合机架横梁或侧板顶面,依靠面接触承担竖直方向的载荷,侧面则靠紧型材立面防止绕轴转动,两个方向的定位面共同把支座锁死在正交坐标系中。
在实际设备用途上,该支座处于Z轴传动链的固定端,光轴穿过支座后被牢牢夹持,丝杠螺母带动X轴横梁沿光轴升降,支座的刚性直接决定导向基准是否稳定。若支座配合松动,横梁在喷头快速移动、挤出机反作用力下会发生左右摇摆,层高一致性随之恶化。因此这类零件虽然体积小、几何简单,却是影响整机精度的基础连接件。
建模时需注意几个工程细节:三个孔均为贯通孔,便于打印后清理支撑并保证轴能贯穿;孔口可做微小倒角以引导光轴装配,避免刮伤轴面;相邻孔之间的实体壁厚要足够,防止锁紧螺钉顶紧时材料开裂。由于该件面向FDM自制打印,取向应让层叠方向避开主要受拉方向,拐角厚实处可适当提高填充比例,以获得接近注塑件的夹持刚度。整体而言,这是一个以配合精度和正交刚性为核心诉求的实用连接件,结构朴素但功能指向明确,适用于Prusa i3及同架构桌面设备的Z轴导向固定与改装替换。
