长排合页式金属铰链三维结构设计

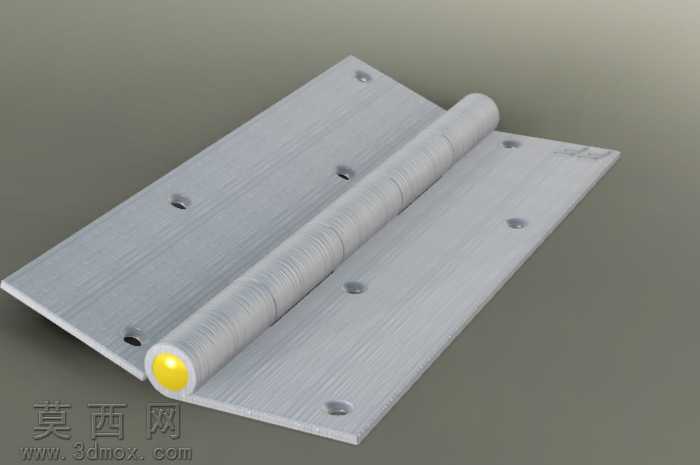

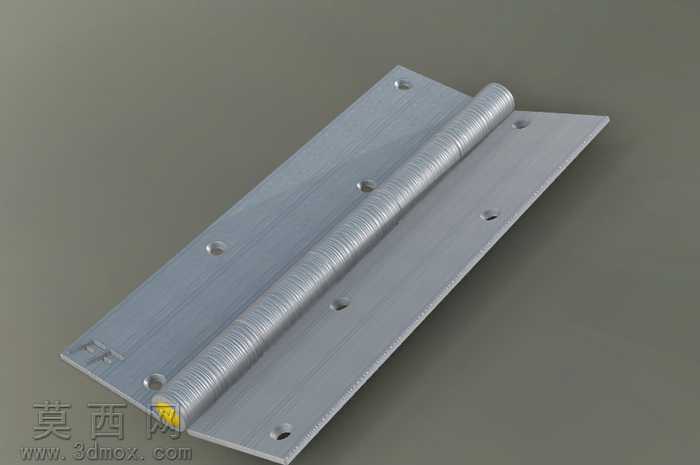

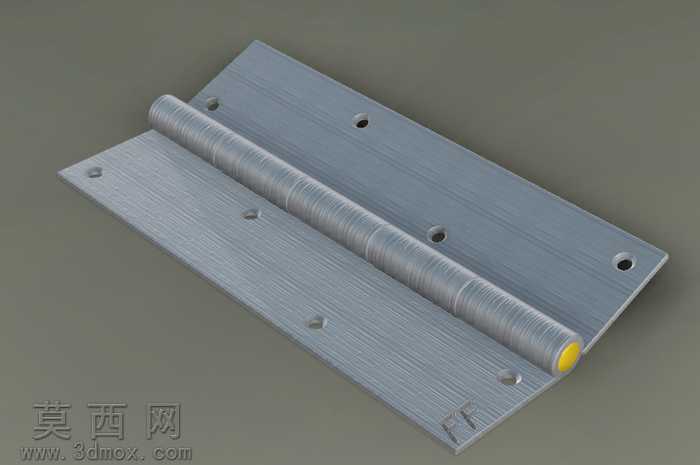

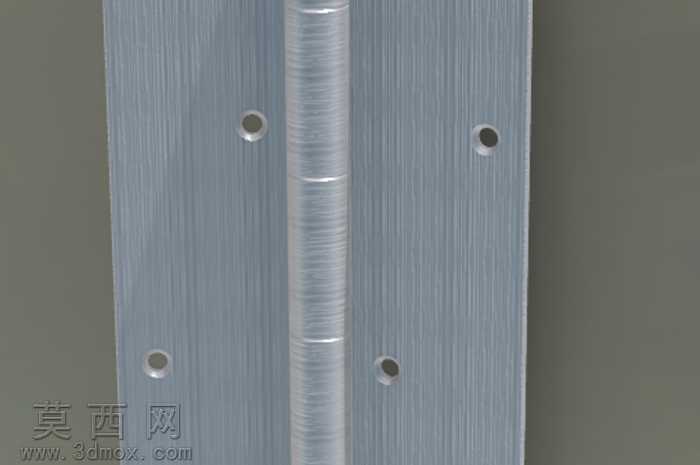

本作品为长排型金属铰链的三维建模设计，整体采用对称式双页片搭配通长卷制销轴筒的结构形式，建模过程中先以草图绘制单侧页片的平面轮廓，精准定位每一个安装沉孔的位置，确保孔位沿页片长度方向均匀排布，满足多点位固定的承重需求。完成单侧页片的草图后通过拉伸命令生成基础实体，对页片边缘做倒圆角处理去除锐边，还原五金冲压件的真实加工细节。销轴筒部分采用沿页片侧边卷曲成型的建模思路，通过扫掠命令生成通长的筒状结构，筒身表面还原卷制工艺带来的细微环状纹理，同时保证筒体内径与销轴的配合公差，模拟真实铰链的转动配合关系。材质设置上选用拉丝不锈钢材质，调整材质的金属度、粗糙度参数，还原亚光金属的表面质感，在页片平面上添加细微的拉丝纹理贴图，模拟真实不锈钢板材的表面处理效果，销轴筒部分的纹理方向与卷制方向保持一致，提升模型的真实感。渲染阶段采用柔和的侧上方打光，突出金属表面的光影层次，清晰展现页片的平面平整度、孔位的沉头结构以及卷边的圆润弧度，同时通过阴影效果强化模型的立体感。设计过程中充分考虑铰链的实际使用场景，长排式的结构设计相比普通短铰链拥有更大的承重接触面积，适合大尺寸门扇、箱盖的连接使用，所有安装孔的孔径、孔距均参考通用五金件的标准尺寸设置，保证模型具备实际生产参考价值，整体建模过程严格遵循机械零件的建模规范，特征树逻辑清晰，各部分结构的尺寸比例协调，转动部位的配合间隙设置合理，既还原了金属铰链的外观细节，也准确体现了其作为转动连接件的结构特性。
