30kg级脉冲射流试验装置结构设计

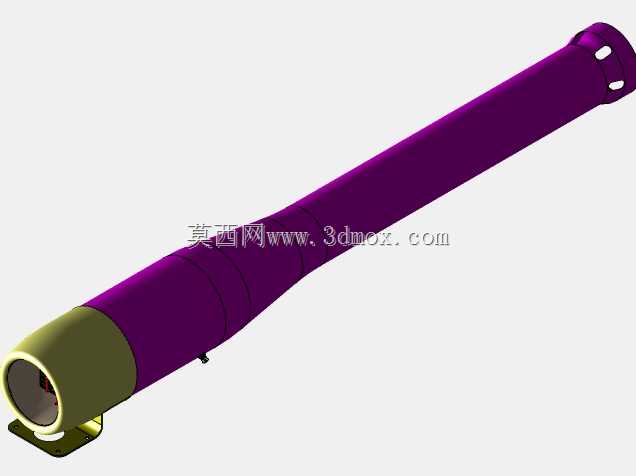

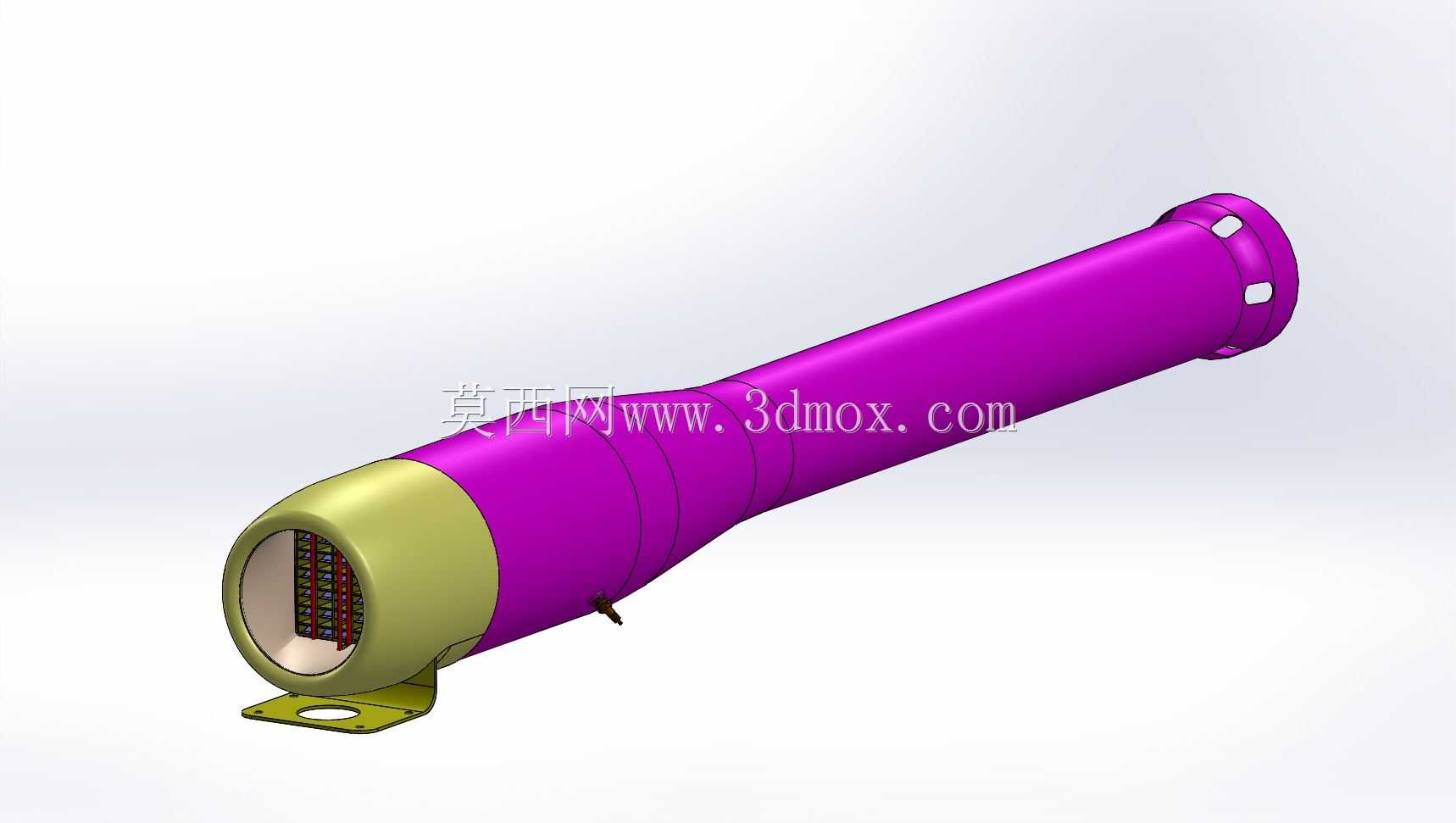

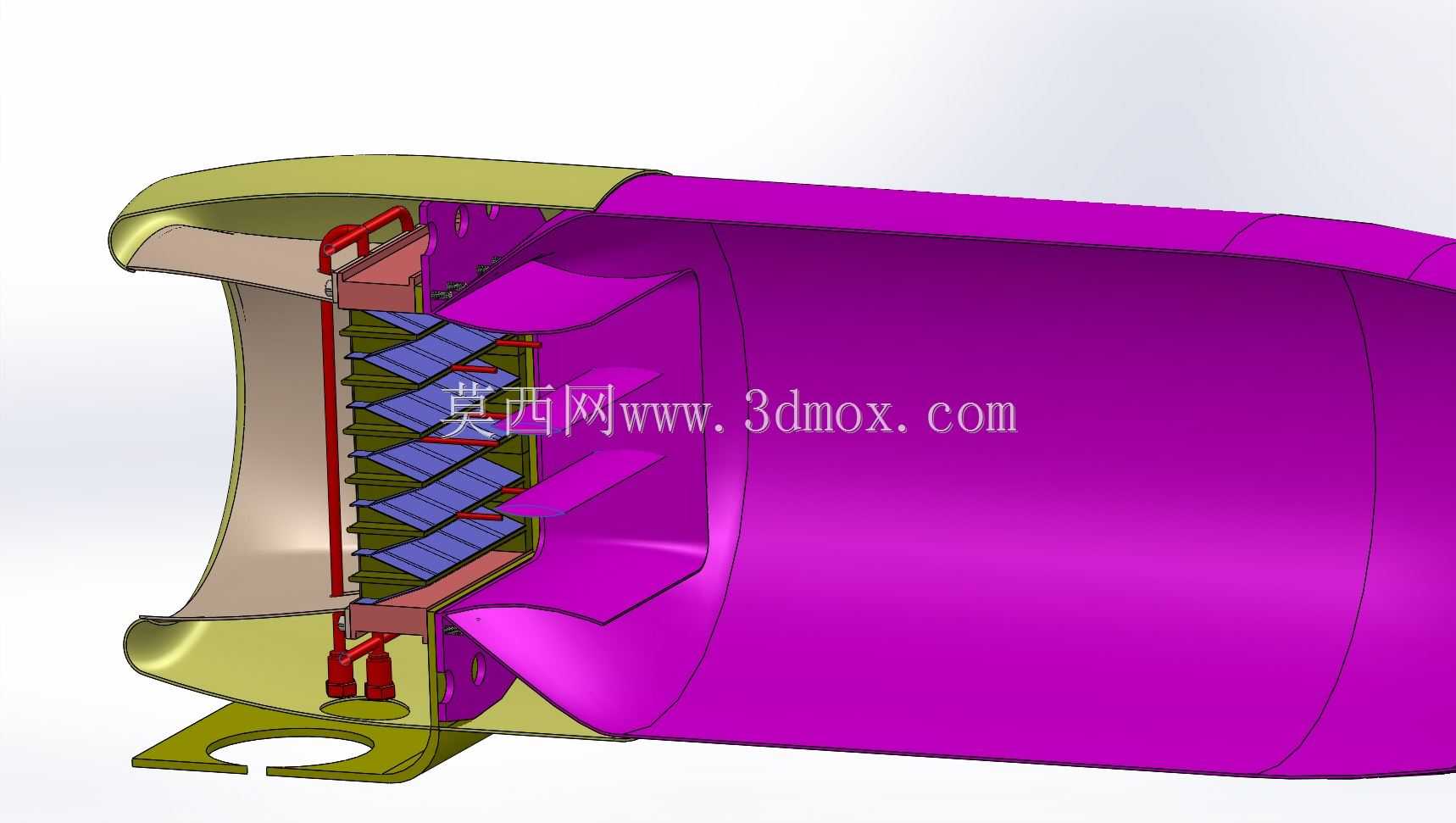

该脉冲射流试验装置主要面向航空航天领域的推进系统性能验证场景，可用于小推力级脉冲射流工况下的流场特性、推力输出稳定性、结构抗振性能等核心参数的试验验证，覆盖喷气式飞行器姿态调整动力单元、小型导弹脉冲推力组件、航空发动机辅助射流模块等多类产品的研发测试环节，能够在地面试验环境下复现高空高速工况下的脉冲射流工作状态，为推进系统的参数迭代、结构优化提供可靠的实物验证载体。从实际用途来看，该装置可完成不同扩散器构型下的射流效率对比测试，通过更换前端进气整流段、调整内部导流叶片排布角度，获取不同结构参数下的射流推力、流场均匀度、压力脉动幅值等关键数据，帮助研发人员筛选最优的流道设计方案，降低后续整机试飞阶段的动力系统故障风险。在功能特性层面，装置采用剖视化的结构展示设计，内部的多级导流叶片、燃油管路、安装支座、整流外罩等部件均做了独立的结构拆分设计，既可以直观呈现射流从进气端进入、经多级导流增压、从喷口高速喷出的完整流道走向，也能清晰展示各部件之间的装配定位关系，便于试验过程中快速更换不同参数的测试组件，适配多轮次的对比试验需求。设计思路上，整体结构围绕脉冲射流的工作特性做针对性优化：外部整流罩采用流线型曲面设计，有效降低外部气流对射流流场的干扰；内部多级导流叶片采用倾斜排布方式，可对进入流道的气流做逐级整流，减少气流紊流带来的推力损耗；底部设置带定位孔的安装支座，可直接固定在试验台架的T型槽上，保证大推力脉冲工况下装置的结构稳定性，避免振动位移影响测试数据精度。外形尺寸与安装边界方面，装置整体为长筒式构型，主体段直径适配常规小推力试验台的安装接口，前端进气口的扩张角度经过流场仿真优化，可保证进气均匀度达到试验要求，底部安装支座的孔位间距符合通用航空动力试验台的安装标准，无需额外制作转接工装即可完成快速装夹，喷口段预留了传感器安装位，可直接加装压力、温度、流速等测试探头，满足多参数同步采集的试验需求。
