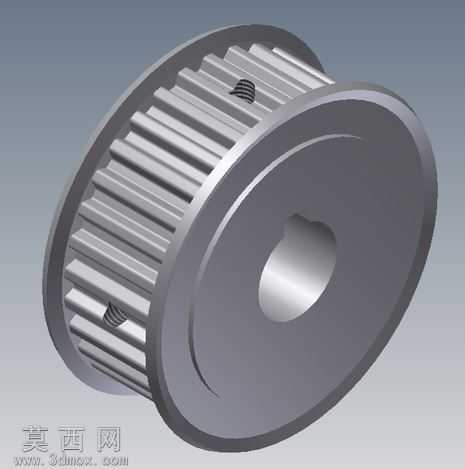

本计时滑轮构件采用三维参数化建模方式完成整体设计,建模过程中首先梳理构件的功能定位,作为计时传动系统的核心配套部件,其整体采用对称式轮体结构,轮体主体为规整的圆柱形态,外圆周面均匀排布等距的横向啮合齿槽,齿槽的间距、深度、齿形角度均严格遵循T5型同步传动的标准参数设定,确保与配套同步带啮合时无滑差、传动精度满足计时场景的严苛要求。建模阶段先绘制轮体的中心基准轴与径向基准面,通过旋转特征生成轮体的基础实体,再以单齿截面草图为基础,通过圆周阵列命令完成全部齿槽的切削成型,过程中对齿根、齿顶位置做了微小的圆角过渡处理,既避免应力集中提升构件的结构强度,也能减少传动过程中的啮合磨损。轮体中心预留标准规格的轴孔,轴孔内壁设置定位键槽结构,确保与传动轴装配时的周向固定可靠性,轮体两侧设置凸起的挡边结构,挡边高度略高于齿顶高度,可有效防止传动过程中同步带发生轴向窜动脱落,保障传动过程的稳定性。材质设定上,轮体主体选用耐磨工程塑料材质,表面做哑光硬质处理,既满足轻量化的设计需求,也具备足够的耐磨性能适配长时间计时传动的使用场景,齿槽啮合面做细微的粗糙度调整,模拟实际加工后的表面质感,渲染阶段采用正交视角展示轮体的整体形态,通过柔和的环境光凸显齿槽的排布规律与结构细节,清晰呈现各部分的尺寸比例与装配特征。设计过程中充分考虑计时传动的精度需求,对轮体的径向跳动、齿距累积误差等关键参数做了对应约束,确保构件在装配后可实现平稳、低噪、高精度的动力传递,适配各类需要精准定时传动的小型机械结构,整体结构简洁规整,无冗余设计,在满足功能需求的同时兼顾了加工工艺性,可直接用于后续的工程出图、样件加工与装配验证。
