双座布局F-104喷气式战机外观结构设计

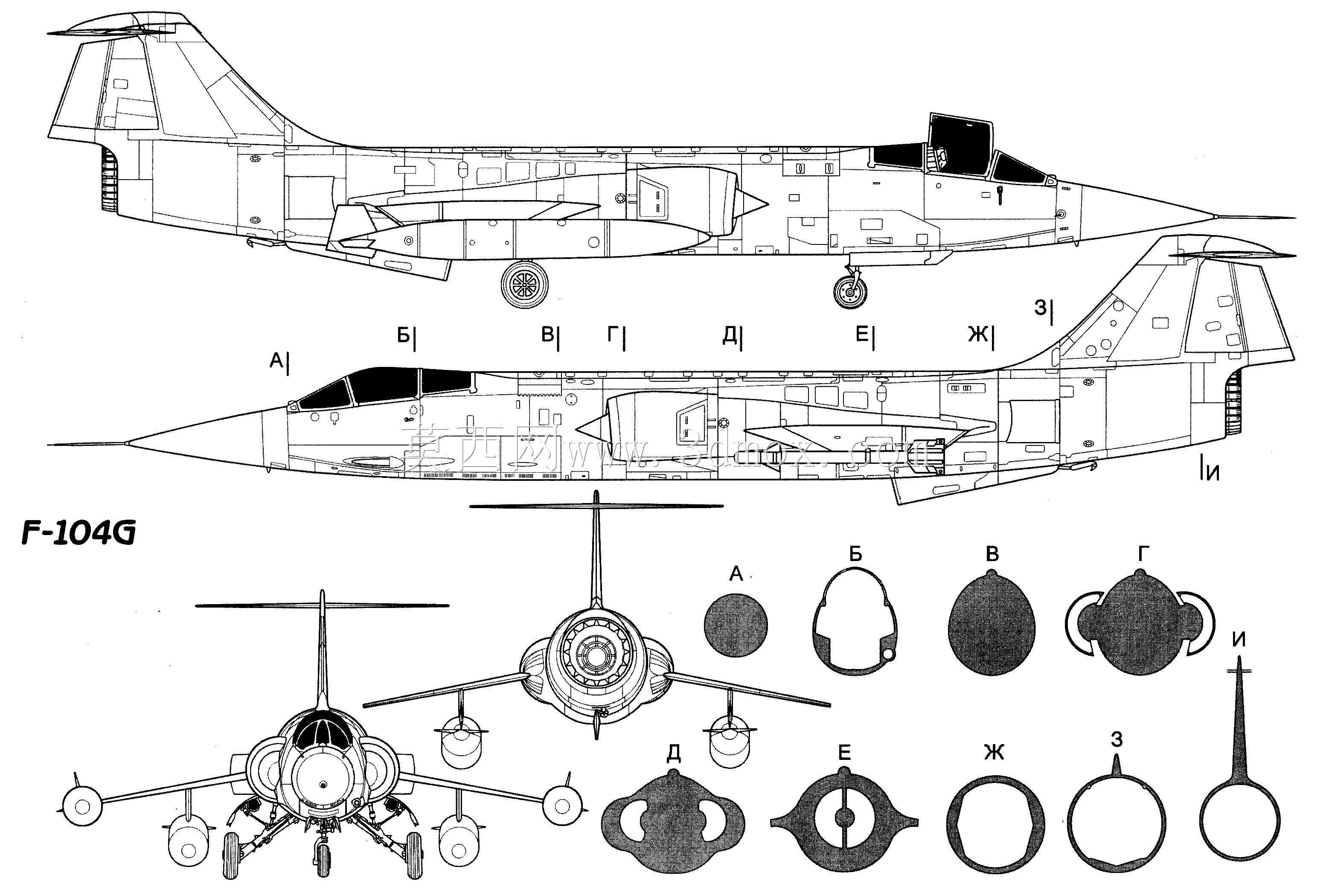

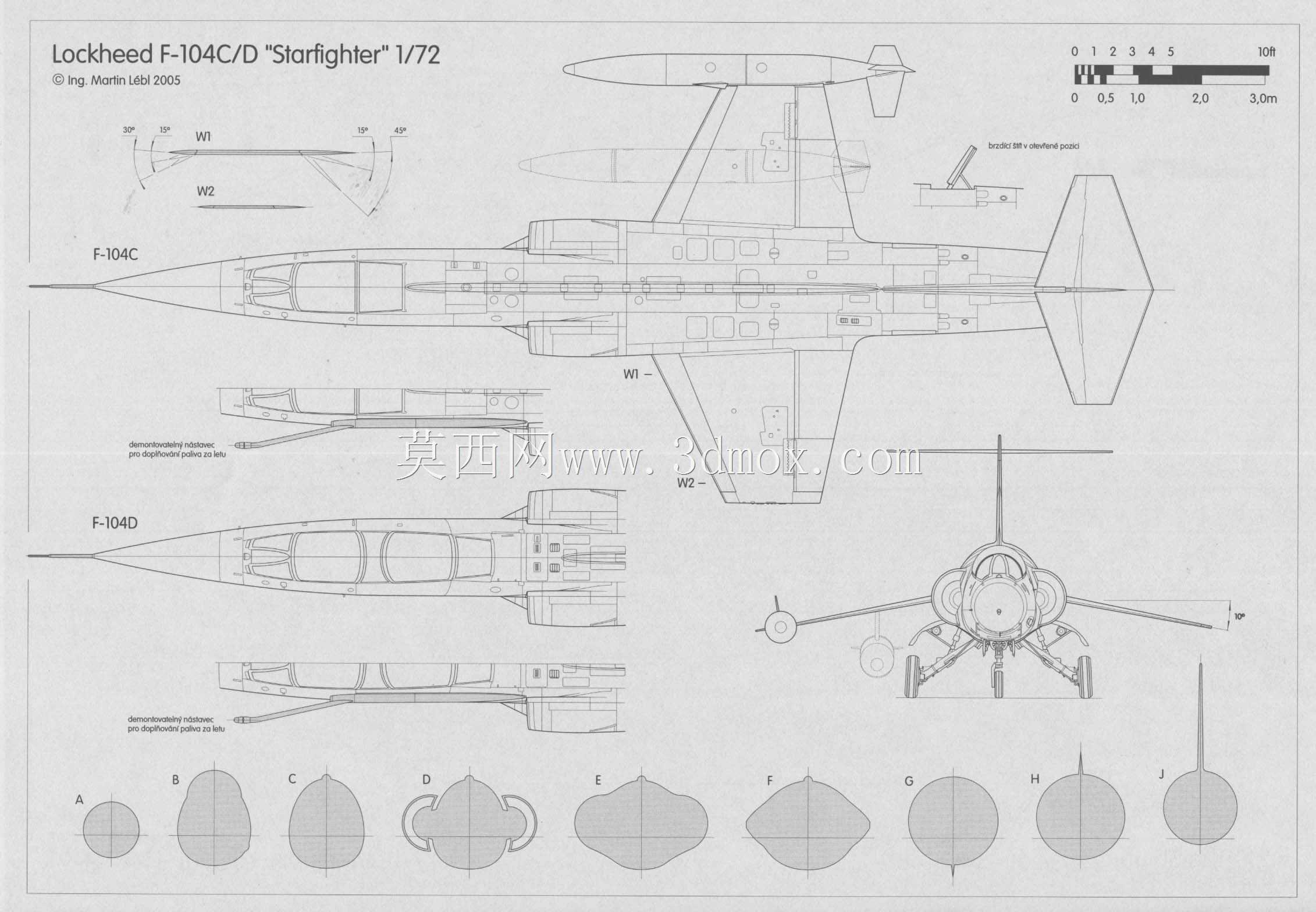

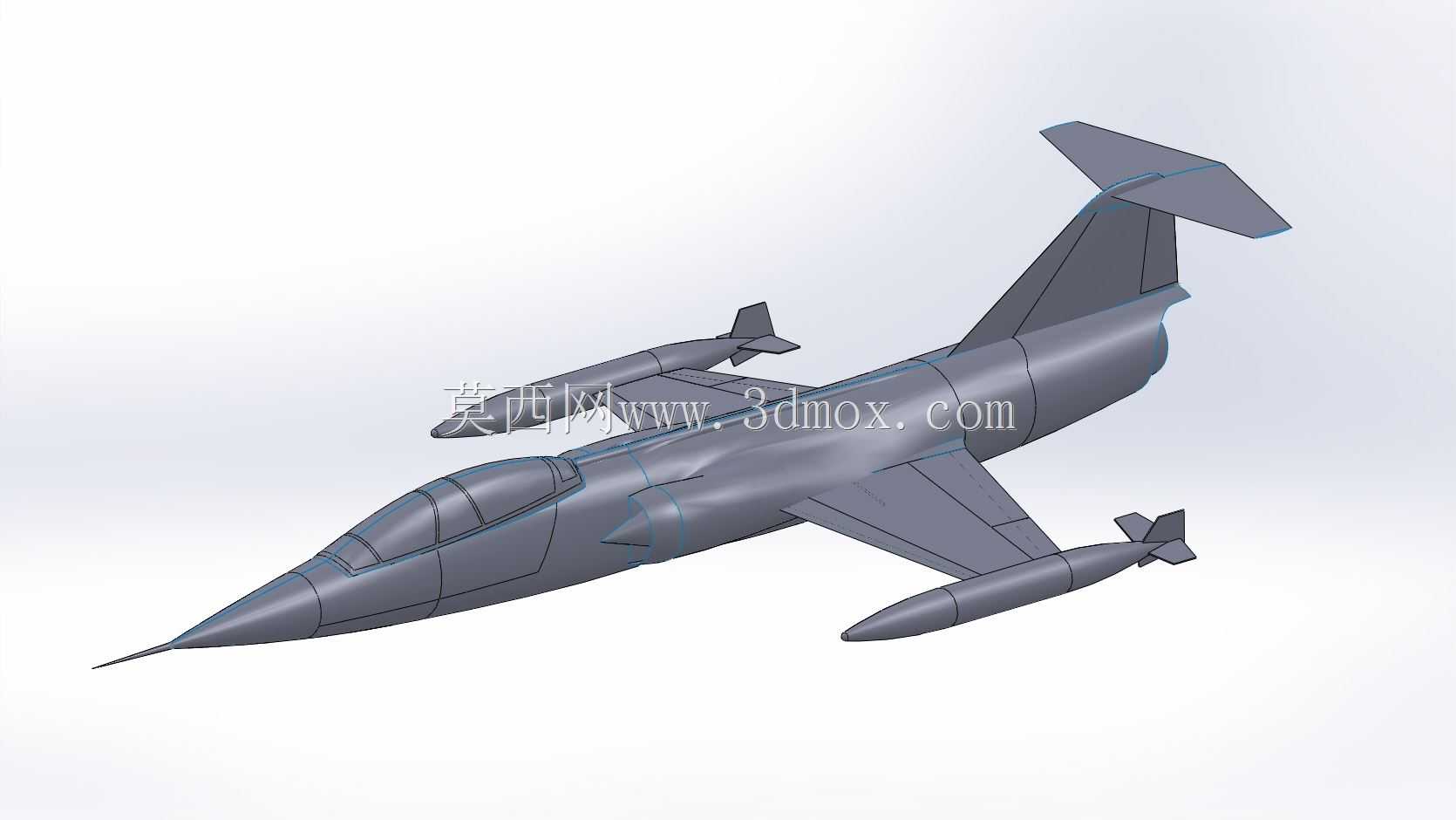

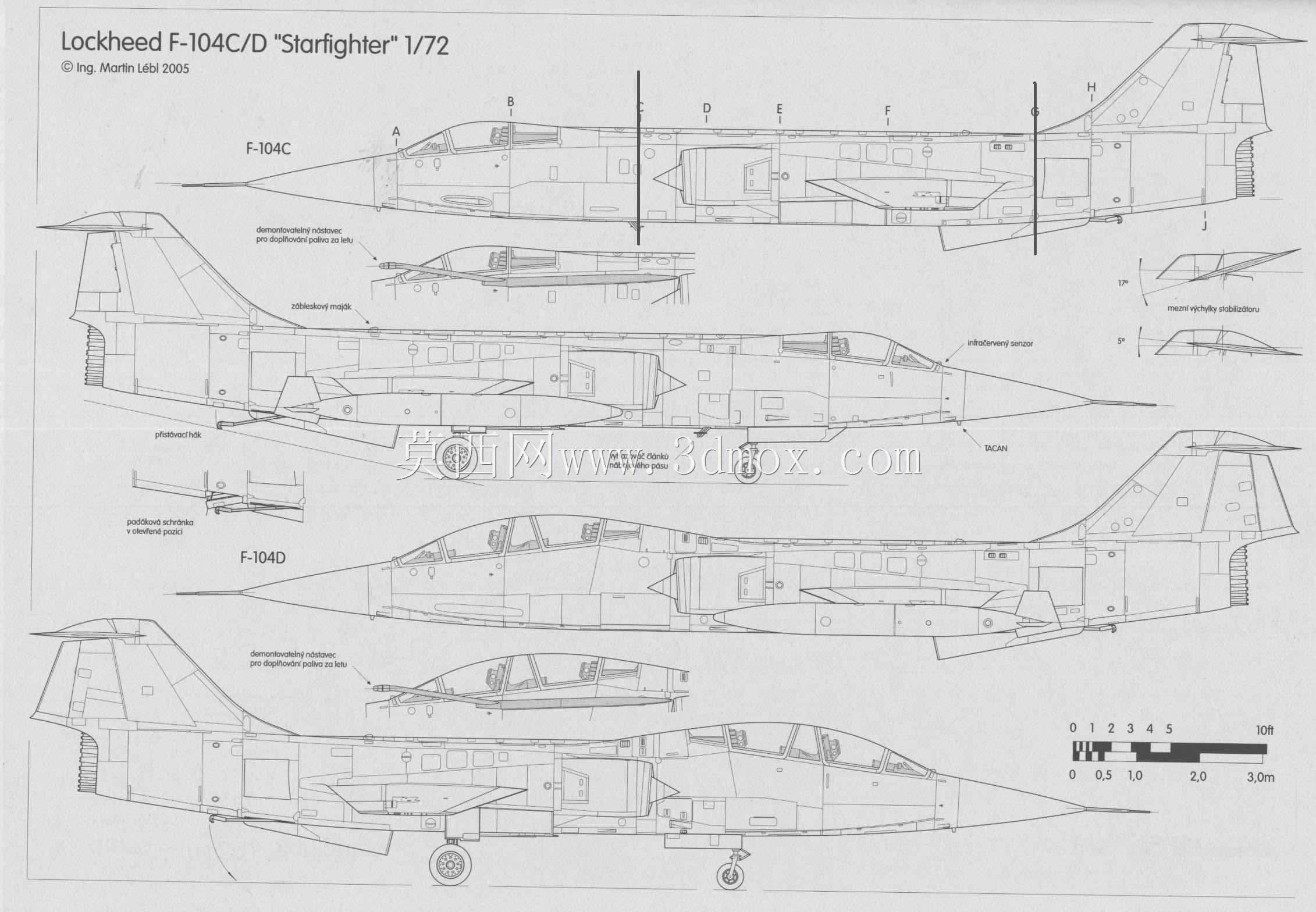

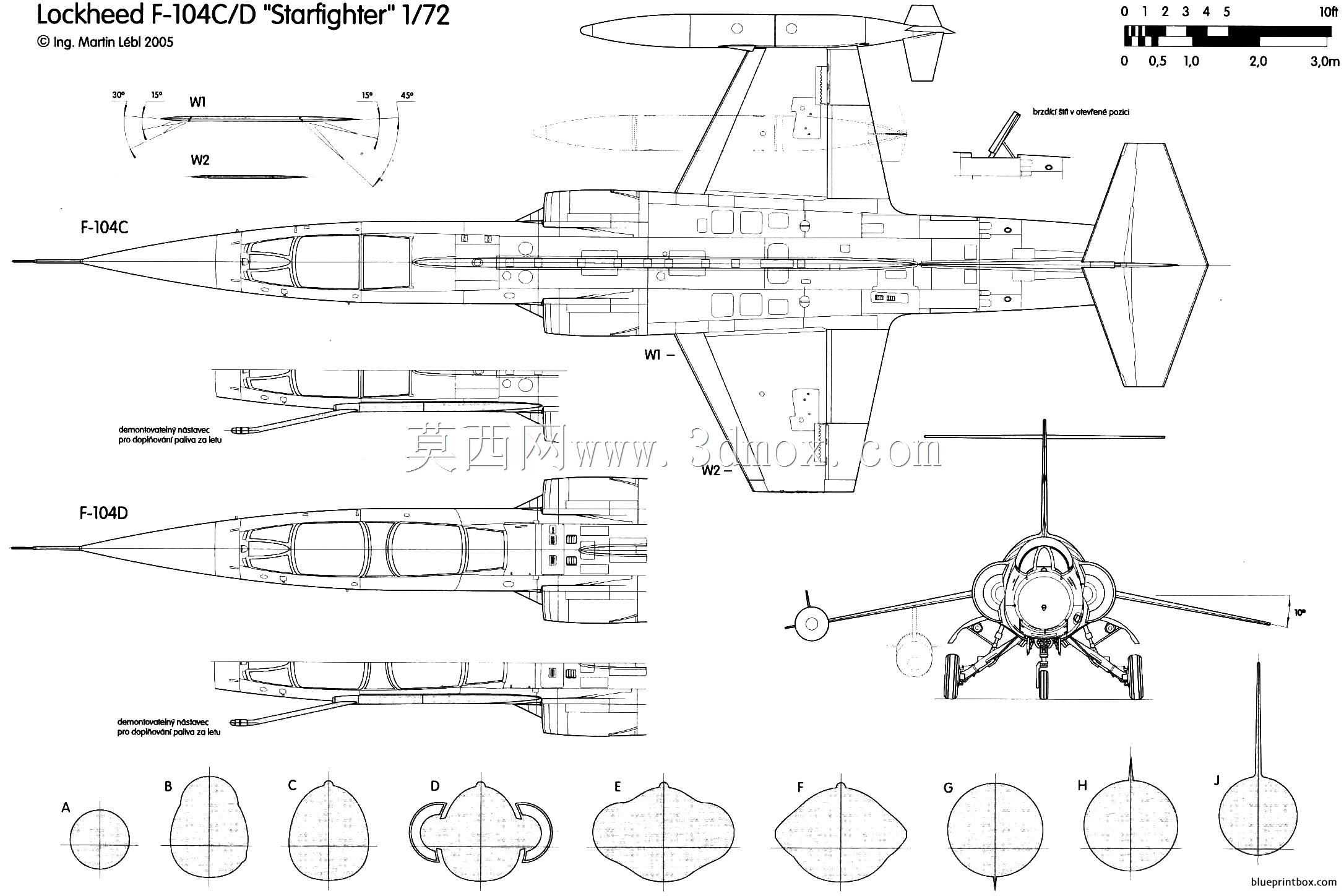

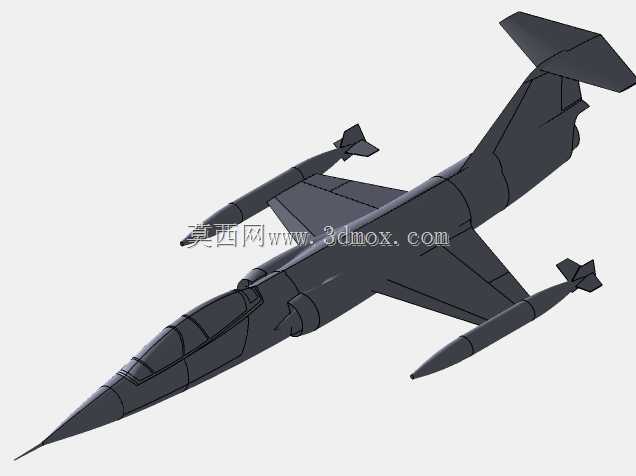

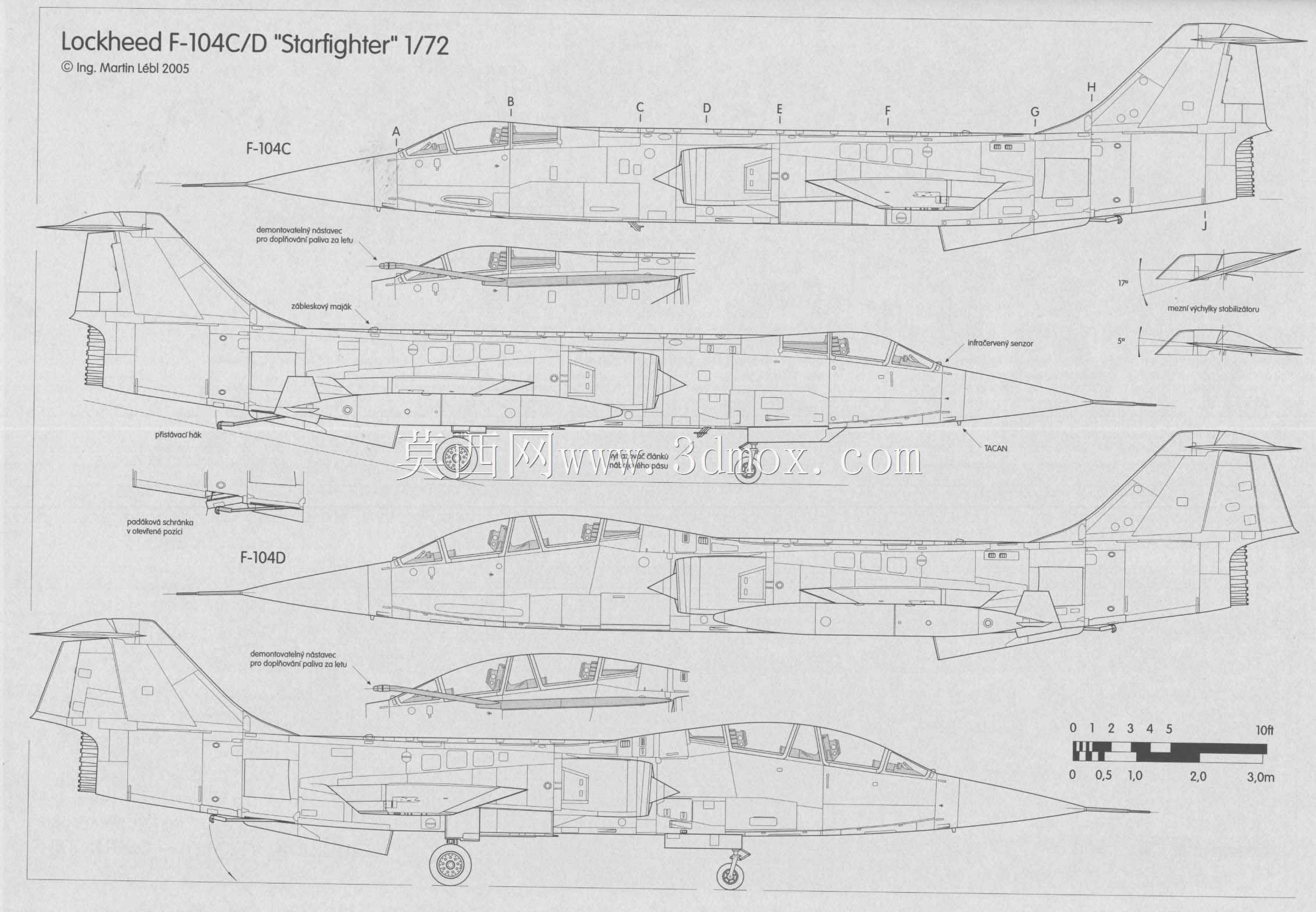

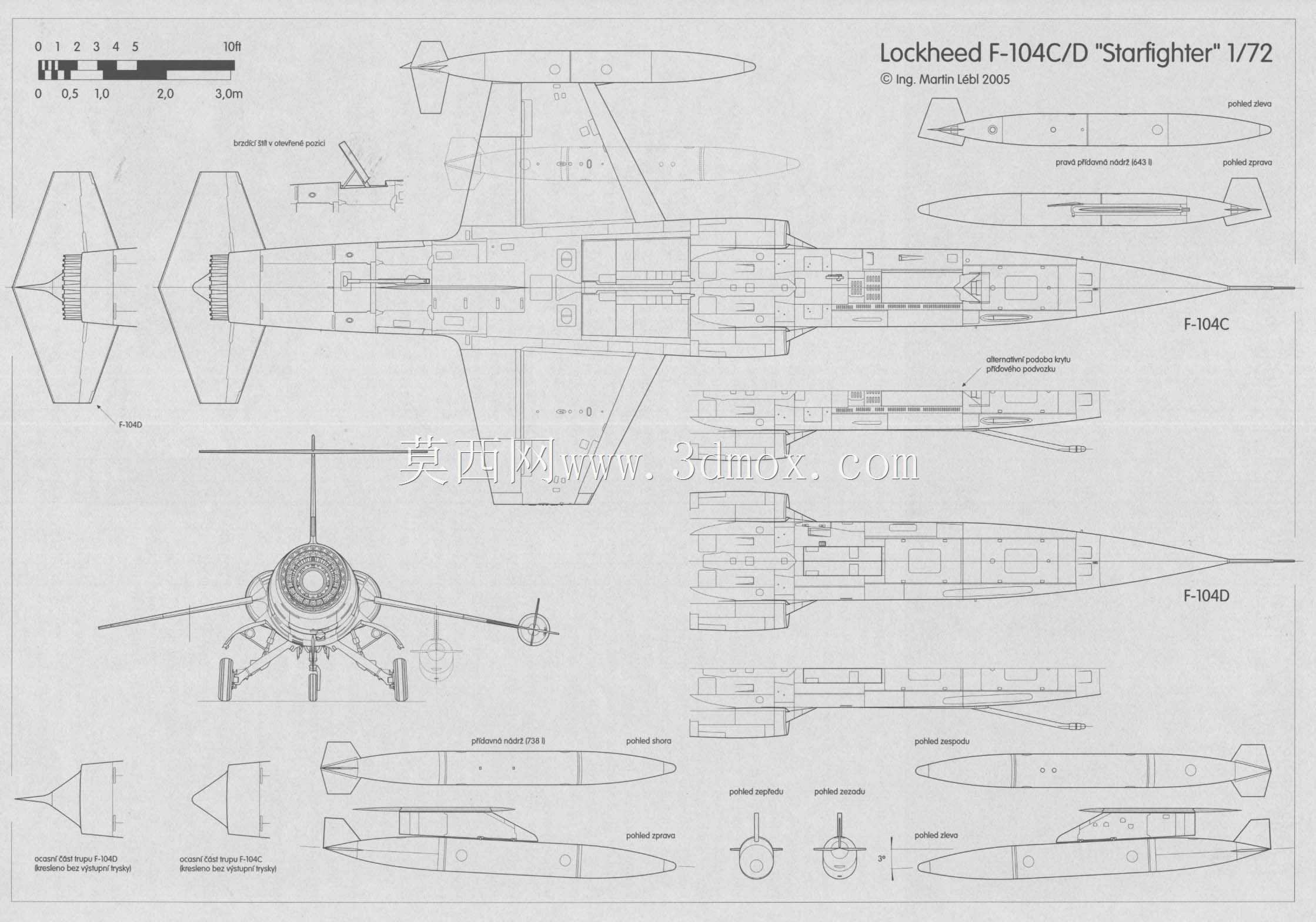

该双座布局喷气式战机的三维结构设计，主要面向航空科普教具开发、航模产品研发、航空题材文创设计以及早期喷气战机技术研究场景使用，可支撑1:72到1:12等多比例静态展示模型、仿真动态航模的结构落地，也能为航空教学场景提供直观的实体结构参考，帮助学习者理解第二代喷气战机的气动布局逻辑与结构组成特点。从实际用途来看，双座构型的该型战机既可以承担单座战机的飞行员改装训练任务，通过前后座的操作权限分配，让带飞教官与受训学员同步完成操作练习，也可在特定任务场景下承担战术侦察、对地引导等需要双人协作的任务，拓展单座战机的任务覆盖边界。在功能特性上，该设计还原了该型战机标志性的细长尖锐机身构型，采用小展弦比梯形中单翼布局，机翼前缘后掠角度较大，匹配机身尾部的全动平尾与单垂尾结构，能够在高速飞行状态下降低空气阻力，适配高空高速飞行的性能需求；机身两侧预留了副油箱与外挂载荷的安装接口，可根据任务需求挂载副油箱拓展航程，或挂载对应任务载荷实现多场景作业；双座串列座舱采用整体式流线型座舱盖，能够在保证前后座飞行员视野的同时，尽可能降低座舱部分的空气阻力，机身头部的尖锐进气调节锥结构，可在高速飞行时调整进气效率，保证发动机在不同速度区间都能获得稳定的进气供给。在设计思路上，该模型优先还原整机的气动外形比例与关键结构位置，对机身分段、机翼与机身的连接位置、尾翼的安装角度、外挂载荷的挂载位置都做了等比例还原，针对机翼与尾翼的气动外形做了曲面连续性优化，保证外形曲面的顺滑过渡，避免出现气动干扰的结构凸起；同时预留了后续细化设计的结构接口，可在现有布局基础上进一步补充起落架舱、座舱内部航电、发动机舱等内部结构，也可根据不同的使用需求调整外挂载荷的配置方案。从外形尺寸与安装边界来看，该模型严格还原实机的长宽高比例，机身整体长度与翼展的比例约为2.9:1，机身最大直径位于座舱后方的机身中段，机翼安装位置与机身水平基准线保持齐平，尾翼的安装位置避开了发动机喷口的高温影响区域，外挂副油箱与翼尖、翼下的安装接口匹配通用航模的载荷安装尺寸，可直接适配多数同比例航模的标准挂点结构，无需额外调整安装位置即可完成装配。
