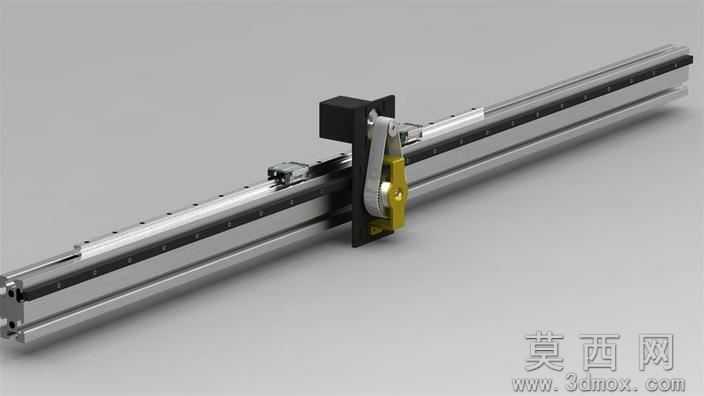

数控线性共轨传动系统三维设计模型

本模型为数控设备配套的线性共轨传动系统，建模阶段参照实际传动模组的装配逻辑完成全结构搭建，首先完成90mm×45mm规格的主机架基体建模，依次装配15mm规格HIWIN直线导轨、轴承承载组件，再搭建pinnion驱动结构与1:3减速传动副，最后完成T5 NEMA23混合式步进电机与传动装置的配合装配，建模过程中对核心传动配合面做了公差适配的细节处理，省略部分非核心的紧固螺栓与螺母结构，保留了所有核心传动部件的完整几何特征，确保结构逻辑清晰可查。参数设计层面严格匹配通用数控线性模组的行业标准尺寸，导轨行程适配常规中小型数控设备的运动需求，传动比设定为1:3以匹配步进电机的输出扭矩特性，导轨截面尺寸、电机安装孔位、滑块安装基准均按照实际工业配件的标准参数设定，可直接作为同规格模组设计的参数参考。渲染材质部分在Rhino环境中完成效果呈现，金属导轨部件赋予磨砂银白金属材质模拟阳极氧化铝与轴承钢的真实质感，传动结构件做了差异化材质区分，黄色传动部件赋予工程塑料材质，黑色安装座赋予哑光硬质合金材质，整体光影效果贴合工业产品渲染的标准要求，清晰展现各部件的装配位置与结构形态。结构原理上该系统通过步进电机输出动力，经传动副带动滑块沿直线导轨做高精度线性往复运动，共轨设计可实现单导轨承载多运动单元的拓展需求，轴承系统抵消运动过程中的径向与轴向载荷，确保运动过程平稳无卡顿，可满足数控设备的精准进给传动需求。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、Creo等绝大多数主流三维机械设计软件，不同软件环境下均可完成结构编辑、工程图导出与运动仿真操作，不存在格式转换的特征丢失问题。研发教学应用层面，该模型可作为数控设备进给机构设计的参考案例，用于机械设计专业的直线传动结构教学演示，也可作为中小型数控雕刻机、数控铣床的进给模组设计原型，辅助工程师完成同类型产品的快速方案迭代，同时也适合三维建模初学者练习机械装配体的建模逻辑，理解线性传动系统的工作原理与结构组成。
