SBR20配套数控直线导轨三维设计模型

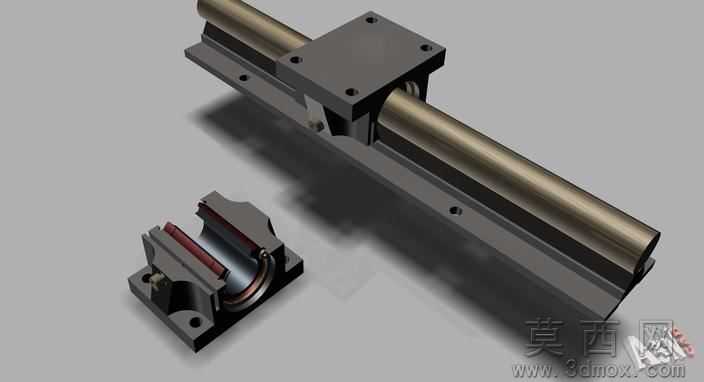

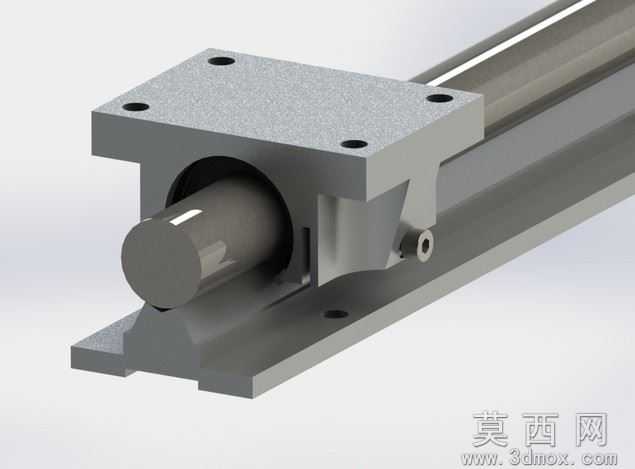

本模型为适配DIY数控铣床使用的SBR20规格支撑型直线导轨，建模阶段以实际工业应用的SBR20导轨实物为测绘基准，首先绘制导轨的基准安装面轮廓，确定整体长度方向的安装孔位间距、支撑圆柱导轨的同轴度基准，再通过拉伸、切除、阵列等特征完成导轨基座的安装沉孔、定位槽结构，随后构建圆柱导向轴的特征，保证导向轴与基座支撑面的贴合精度，最后完成整体装配约束，还原导轨的真实装配形态。参数设计上严格遵循SBR系列导轨的行业标准，导向轴直径为20mm，基座的安装孔位、支撑筋厚度均匹配TBR20UU线性滚珠轴承支承单位的配合尺寸，安装孔的孔径、沉头深度适配常规的内六角安装螺栓，整体公差预留符合线性传动部件的装配间隙要求，可直接用于非标数控设备的布局设计参考。渲染材质方面，导轨基座采用哑光灰铸铁材质表现，还原铸铁件的磨砂金属质感，圆柱导向轴采用抛光轴承钢材质，添加金属反光与细微的磨削纹理效果，安装孔位做了金属倒角的光影处理，整体渲染效果贴近工业实物的视觉表现，清晰展示导轨的结构细节。结构原理上，该导轨属于支撑型圆柱直线导轨，底部的铝合金或铸铁基座为圆柱导向轴提供连续的刚性支撑，避免长行程下导向轴出现挠度变形，上方的圆柱轴面作为滚动体的运行轨道，配合TBR20UU滑块内的滚珠循环结构，可实现低阻力、高精度的直线往复运动，基座上的沉头安装孔用于将导轨整体固定在设备安装面，保证导轨的安装刚性。软件兼容方面，模型原生采用SolidWorks2012版本构建，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维CAD软件打开编辑，还附带STL格式文件，可直接用于3D打印验证结构，附带的效果文件可用于方案展示时的渲染调用。研发教学应用上，该模型可用于DIY数控铣床、小型自动化输送设备、激光雕刻机等设备的直线传动机构设计参考，也可作为机械专业教学中直线导轨选型、线性传动结构设计的教学案例，帮助学习者理解支撑型圆柱导轨的结构特点与装配要求，还可用于非标设备设计时的导轨选型模拟，验证安装空间与配合尺寸是否符合设计要求。
