轻型飞行器双轮前起落架结构设计

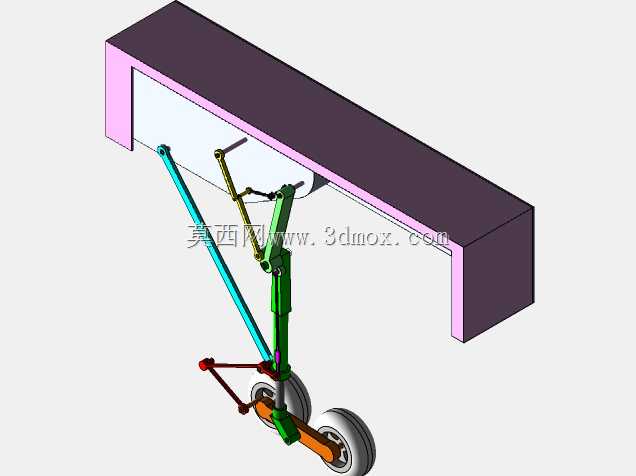

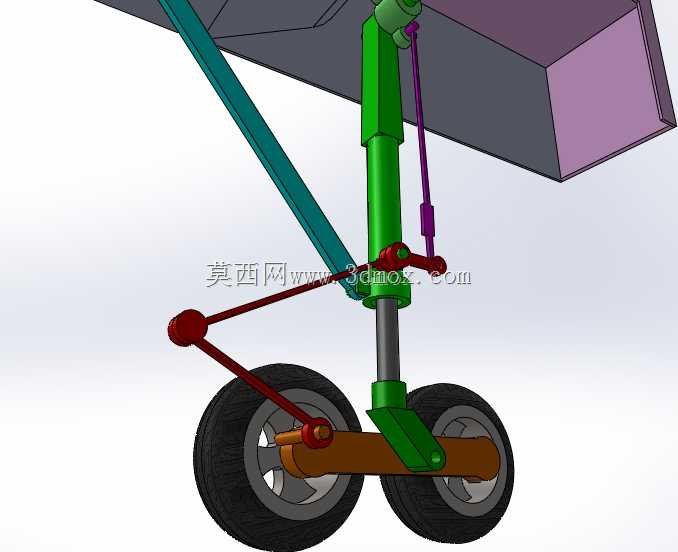

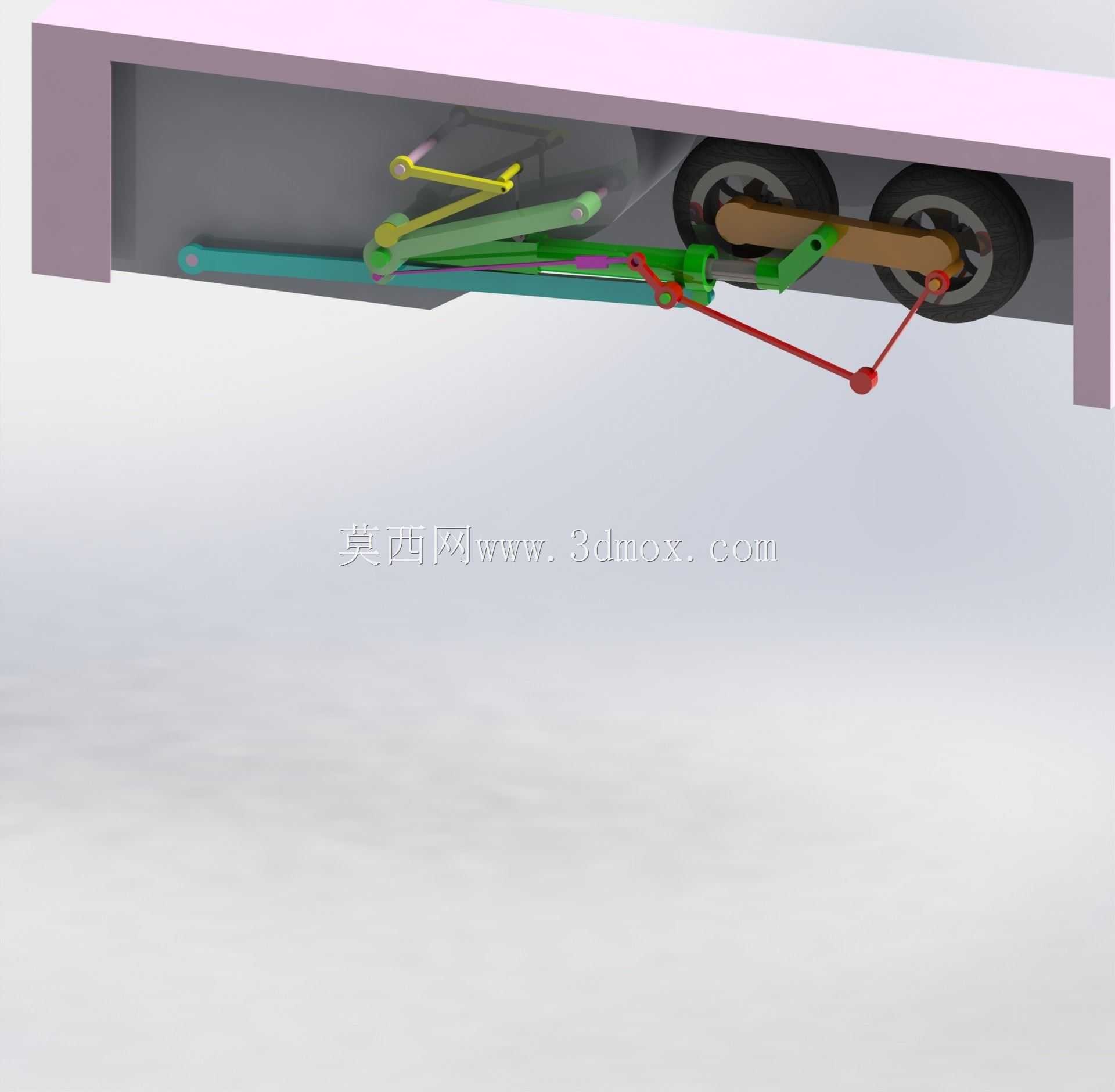

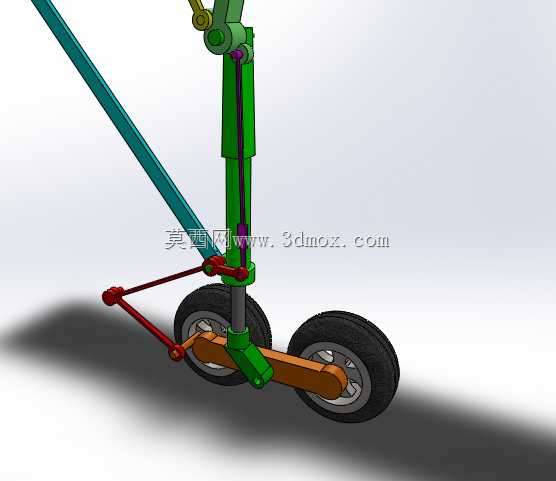

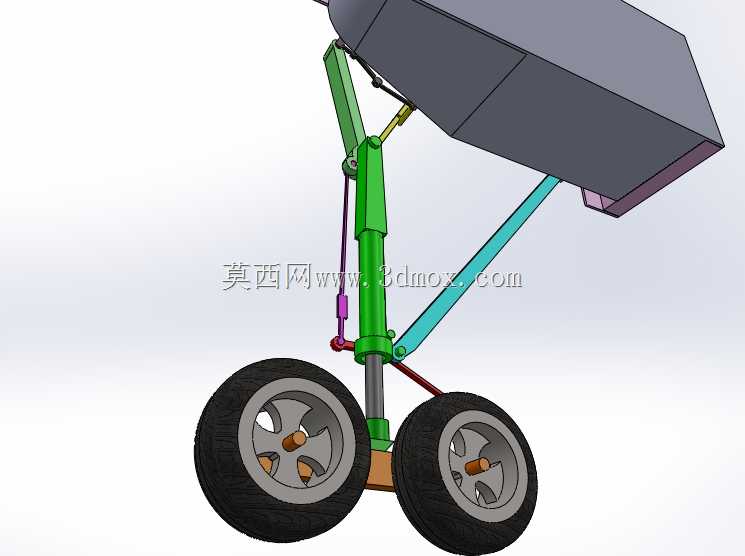

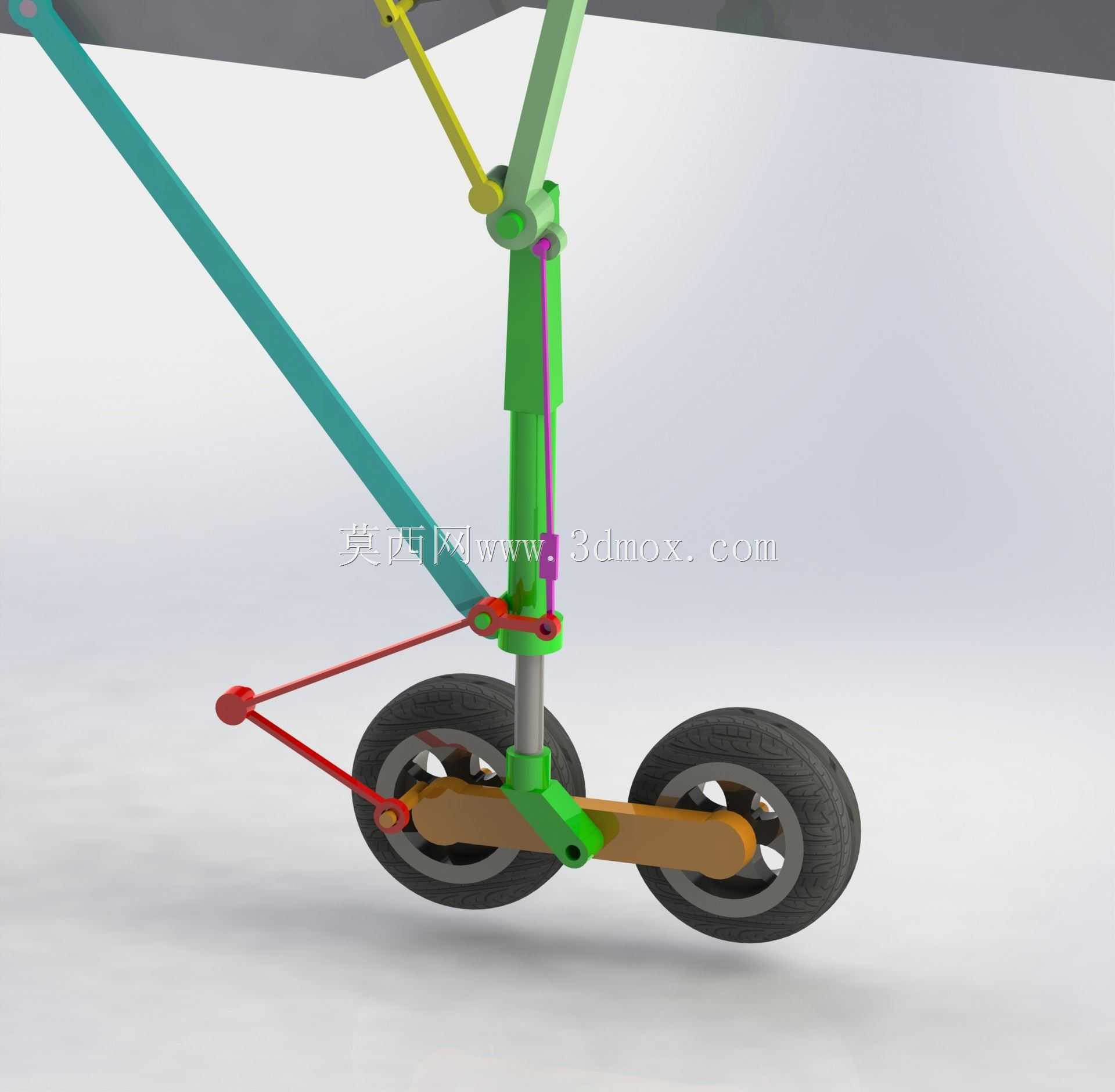

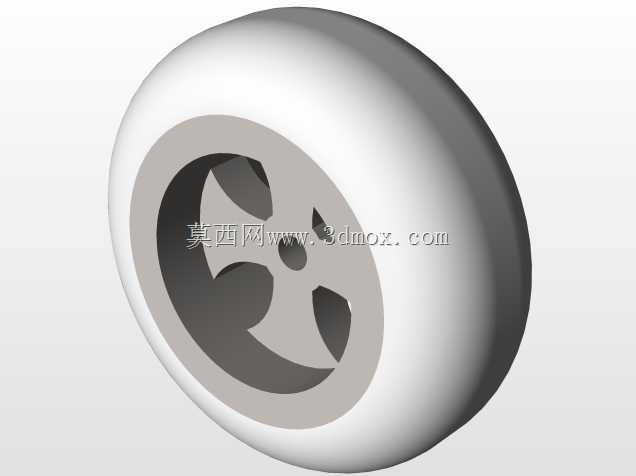

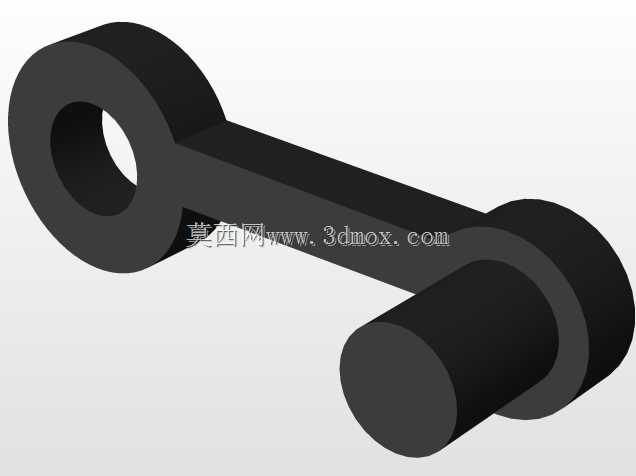

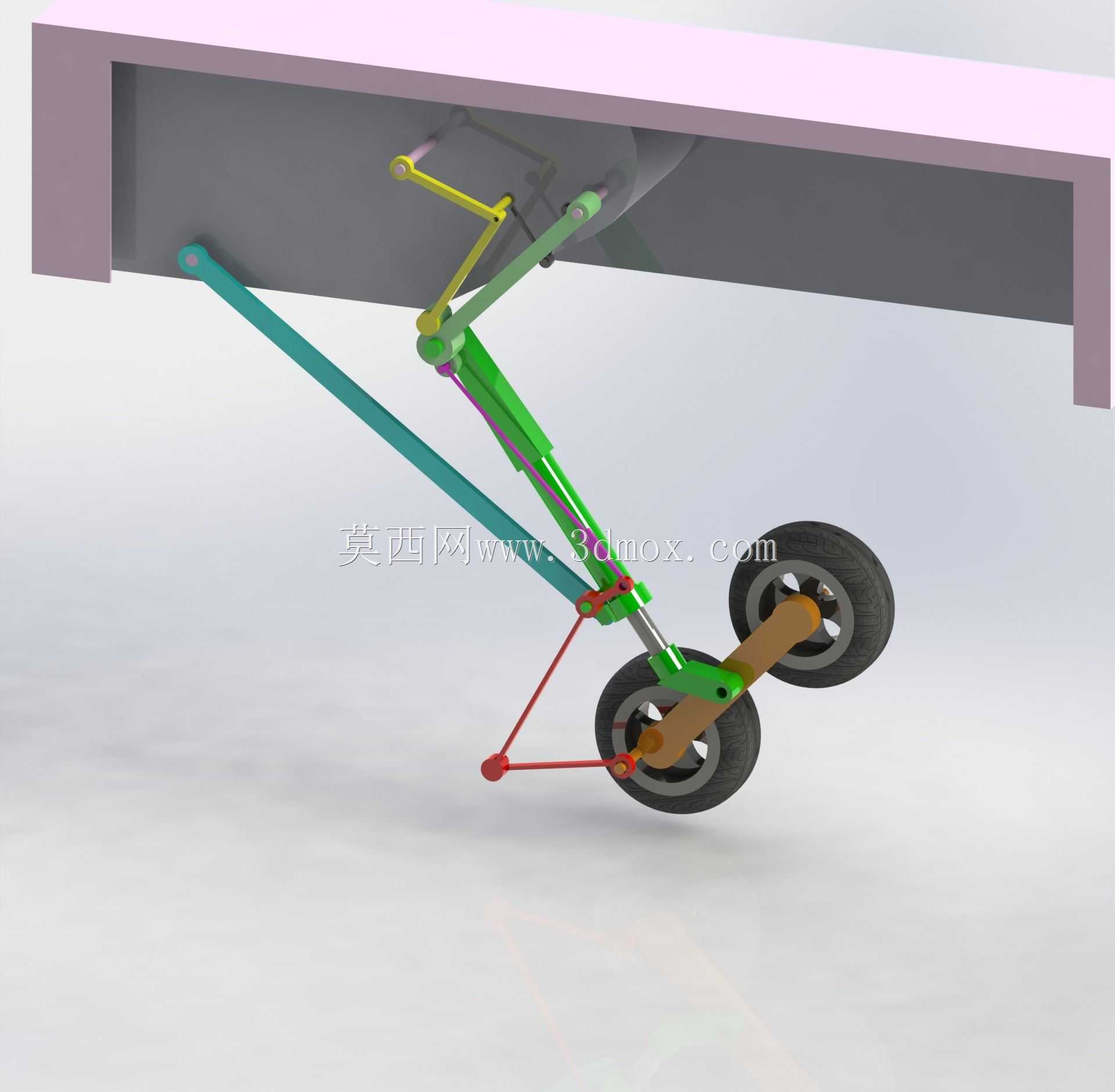

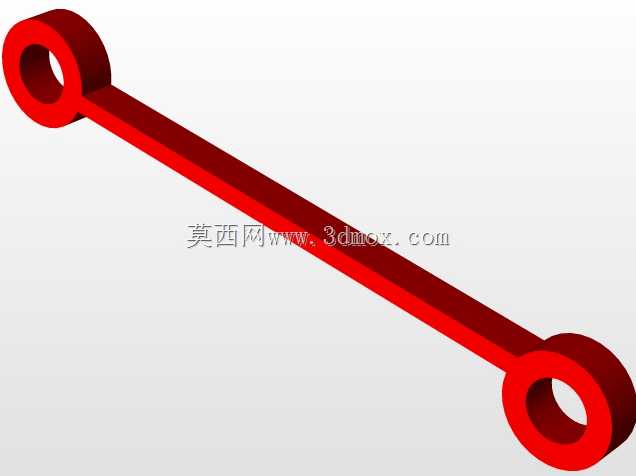

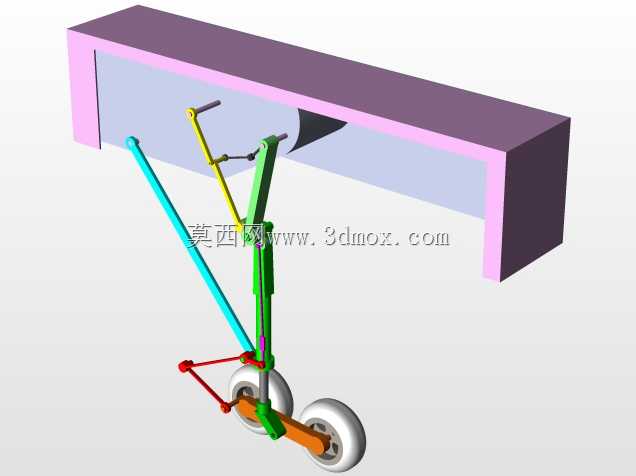

该起落架结构主要适配轻型固定翼飞行器、小型无人机等低空航空装备的前起落架安装场景，作为飞行器起降阶段的核心承载部件，承担着陆冲击缓冲、地面滑跑支撑、滑行方向引导的核心功能，是保障飞行器地面操作安全性与起降平顺性的关键结构。从实际应用场景来看，这类双轮布局的前起落架多用于最大起飞重量在两吨以内的轻型通航飞机、长航时工业无人机，相较于单轮前起落架，双轮设计能够有效降低机轮对跑道面的压强，适配硬化铺装跑道、平整草地跑道等多种起降场地，同时单轮爆胎后仍能维持临时支撑能力，降低地面滑行阶段的故障风险。从功能特性来看，该结构集成了油气式减震支柱、扭力臂连杆、转向拉杆、双轮安装摇臂几个核心模块：垂直布置的减震支柱为核心承载部件，内部集成阻尼孔与缓冲气腔，能够在着陆瞬间吸收70%以上的垂直冲击能量，避免冲击载荷直接传递至机身结构；连接支柱与机身的斜向撑杆负责传递水平方向的载荷，承受着陆滑跑阶段的制动力与气动阻力；红色的转向拉杆连接至座舱转向操纵机构，可实现左右最大35度的偏转角度，满足地面滑行阶段的转向需求，同时支柱与轮架之间的扭力臂结构能够避免减震支柱内外筒发生相对转动，保证转向动作的精准传递。从设计思路来看，整体结构采用模块化分块设计，各连接铰点均采用带自润滑衬套的销轴连接，既保证了运动部件的转动灵活性，也便于后期维护过程中的部件拆解更换；轮架部分采用一体化摇臂结构，将两个机轮的安装位集成在同一构件上，保证两个机轮的受力均匀性，避免单侧轮载过大导致的结构变形。从安装边界与尺寸适配来看，该起落架的上端安装交点间距适配轻型飞行器前机身的承力框布局，安装法兰的孔位可直接对接机身预埋的承力接头，整体收放状态下的轮廓尺寸能够适配多数轻型飞机的前起落架舱空间，无需对机身结构做额外修形；机轮采用小直径低压航空轮胎，轮轴间距经过精准计算，既保证滑跑阶段的横向稳定性，也避免转向过程中轮胎与支柱结构发生运动干涉，减震支柱的行程长度匹配轻型飞行器的下沉率设计要求，在最大压缩状态下仍保留足够的安全余量，避免结构发生刚性碰撞。
