直升机旋翼连接传动总成结构设计

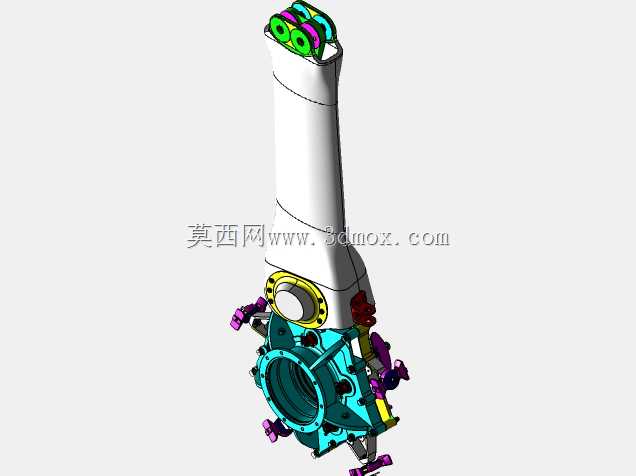

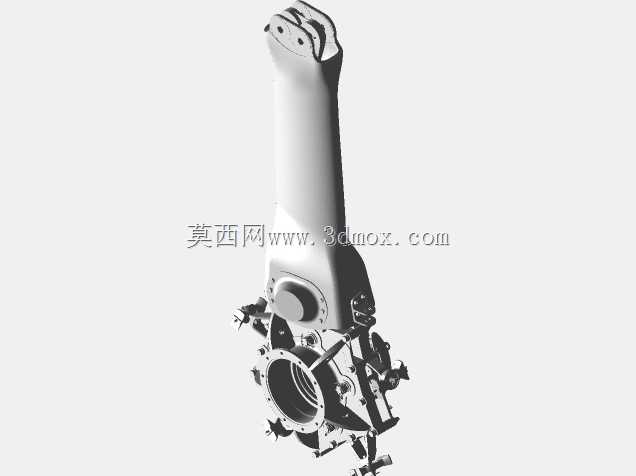

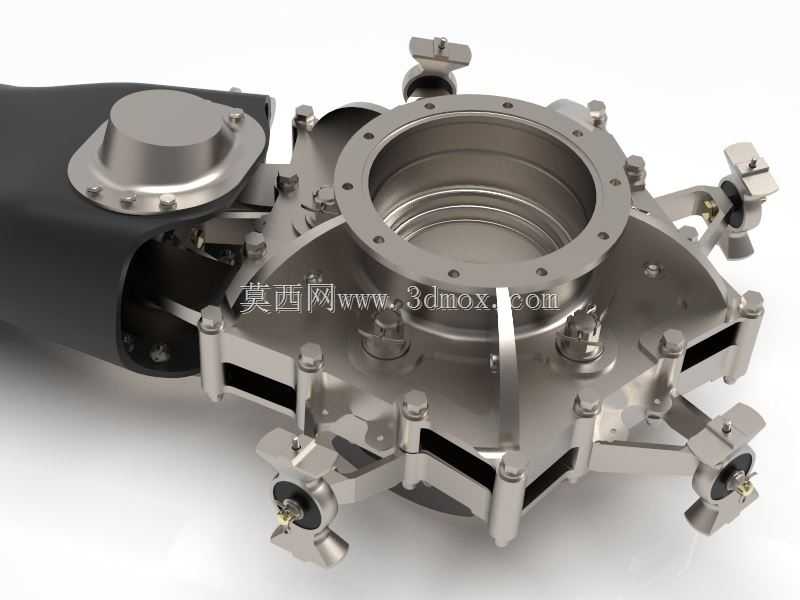

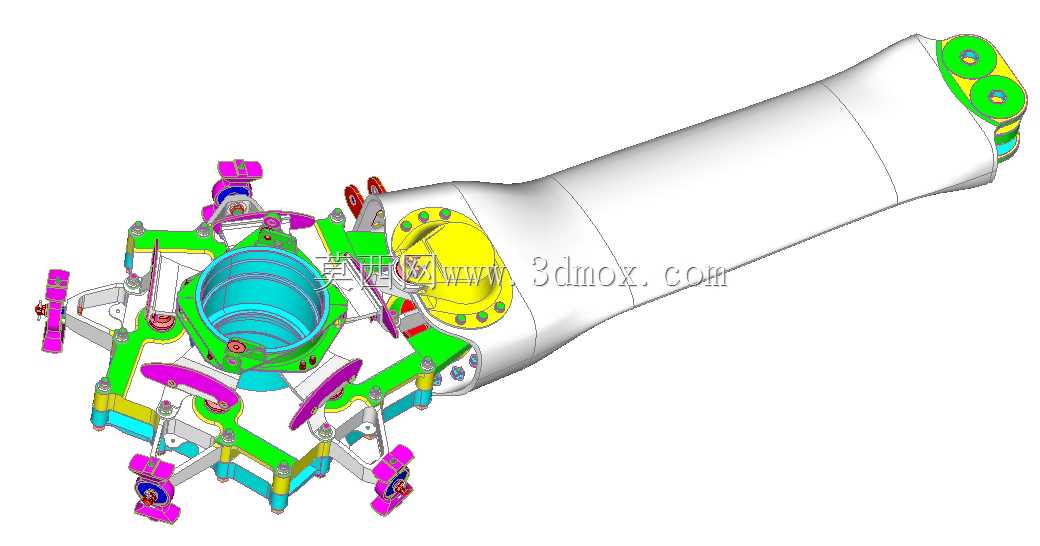

该结构为直升机旋翼系统的核心连接传动总成，是直升机动力传递与升力生成的关键承载部件，主要应用于民用轻型直升机、无人直升机以及通航作业直升机的主旋翼安装场景，承担着将发动机输出扭矩转化为旋翼升力、同时平衡旋翼工作过程中交变载荷的核心作用，直接决定直升机的飞行稳定性、操控响应灵敏度与飞行安全冗余度。在实际飞行作业中，该总成需要同时传递主轴的旋转扭矩、承受旋翼旋转产生的巨大离心力、应对不同飞行姿态下的挥舞力矩与摆振力矩，还要适配周期变距与总距操纵的动作传递，是旋翼系统中受力最复杂、加工精度要求最高的集成部件。从功能特性来看，该总成采用中心法兰盘作为核心承载基体，中心通孔与旋翼主轴采用高精度止口配合，保证同轴度误差控制在极小范围内，避免高速旋转时产生偏心振动；周向均匀分布的连接支臂对应每一片旋翼桨叶的安装接口，每个支臂集成了桨毂铰接力点、变距拉杆连接位与阻尼元件安装座，既可以保证桨叶在旋转过程中完成规定角度的挥舞、摆振动作，吸收气流扰动带来的冲击载荷，又能精准传递操纵指令，实现总距升降与周期变距的姿态控制。设计过程中优先考虑了载荷的均匀分布，所有连接点采用对称式布局，让每片桨叶传递的离心力、气动载荷能够在中心法兰处形成自平衡，降低主轴的附加弯曲载荷；支臂与中心基体采用一体化刚性衔接，同时预留了阻尼元件的安装空间，通过结构设计与阻尼配置的结合，有效抑制旋翼工作时的地面共振与空中共振风险。外形尺寸方面，该总成整体为对称式盘状结构，最大外缘由各支臂外端的铰接点构成，安装边界严格匹配直升机主减速器上方的安装舱位尺寸，中心法兰的螺栓孔位与主轴连接法兰完全适配，各支臂的铰接点同轴度、相邻支臂的夹角公差均按照航空级精度要求设计，既保证装配时的互换性，又能在高速旋转工况下将动不平衡量控制在允许范围内；所有外露的连接部位均设计有密封与防护结构，避免高空低温、沙尘、雨水环境对铰接轴承与连接紧固件的侵蚀，延长部件的维护周期与使用寿命。
