汽车盘式制动器SolidWorks三维设计模型

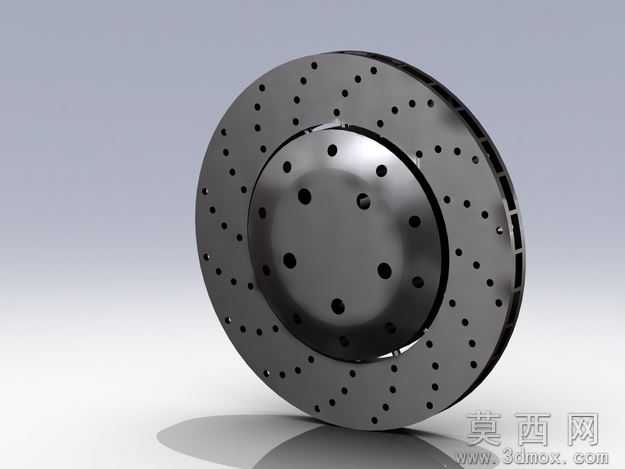

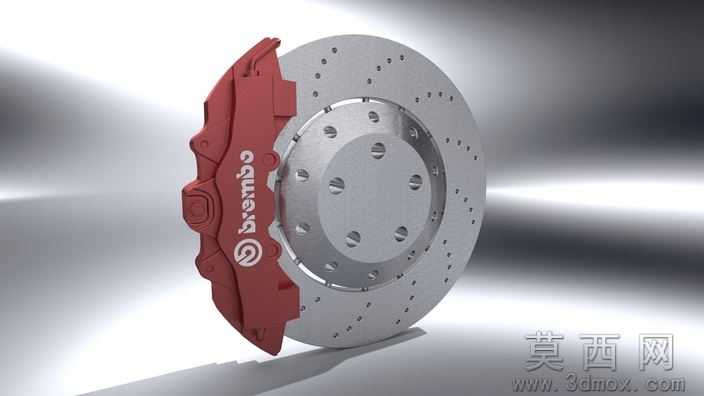

本模型为汽车盘式制动器完整三维设计成果，建模阶段以实车搭载的通风打孔盘式制动器为原型，在SolidWorks软件中采用自底向上的装配建模流程，首先完成刹车盘、制动卡钳、刹车片、安装支架等单个零件的特征建模：针对刹车盘的通风散热沟槽、盘面打孔阵列特征，通过圆周阵列、拉伸切除、圆角过渡等命令完成细节构建，保证打孔位置、通风槽尺寸完全匹配实车散热需求；针对制动卡钳的液压腔体、活塞安装位、刹车片导向槽结构，通过抽壳、拉伸凸台、异形孔向导等命令完成结构还原，所有零件的配合公差预留符合机械加工的常规精度要求。参数设计层面，模型严格参考量产乘用车盘式制动器的尺寸规范，刹车盘外径、厚度、安装孔位节圆直径均采用行业通用标准值，制动卡钳的活塞直径、刹车片摩擦面积参数经过制动力矩核算，能够匹配常规家用乘用车的制动性能需求，所有参数均保留可编辑特征，方便使用者根据不同车型的适配需求调整尺寸参数。渲染材质环节，模型在SolidWorks内置的Photoview360渲染模块中完成材质赋予：刹车盘采用高碳铸铁材质，设置对应的金属粗糙度、反射率参数还原铸铁件的哑光金属质感；制动卡钳采用红色耐高温烤漆材质，添加轻微的清漆层反射效果还原改装卡钳的外观质感；刹车片采用半金属摩擦材料材质，设置对应的粗糙表面纹理，整体渲染添加了工作室环境光与地面投影效果，清晰展现制动器的外观细节与结构层次。结构原理层面，模型完整还原了浮钳式盘式制动器的工作结构，制动卡钳可沿导向销做轴向浮动，刹车盘两侧的刹车片在液压作用下可同步夹紧刹车盘，通过摩擦力实现车轮转速的降低，所有活动部件均保留了正确的装配约束关系，可在软件中模拟制动过程的部件运动轨迹，直观展示盘式制动器响应快、散热性好、制动稳定性强的结构优势。软件兼容层面，模型原生基于SolidWorks2011版本搭建，同时导出了通用STL格式文件，可兼容SolidWorks2012及以上所有版本，也可导入UG、Pro/E、CATIA等主流三维设计软件进行编辑修改，STL格式可直接用于3D打印验证、动力学仿真分析等场景，无需额外的格式转换与模型修复。研发教学应用层面，本模型可作为汽车工程专业制动系统课程的教学演示案例，帮助学生直观理解盘式制动器的结构组成与工作原理，也可作为汽车改装、制动系统研发项目的参考基础模型，缩短同类产品的研发建模周期，还可用于机械设计相关课程的三维建模练习素材，帮助学习者掌握装配体建模、特征阵列、配合约束的相关操作技巧。
