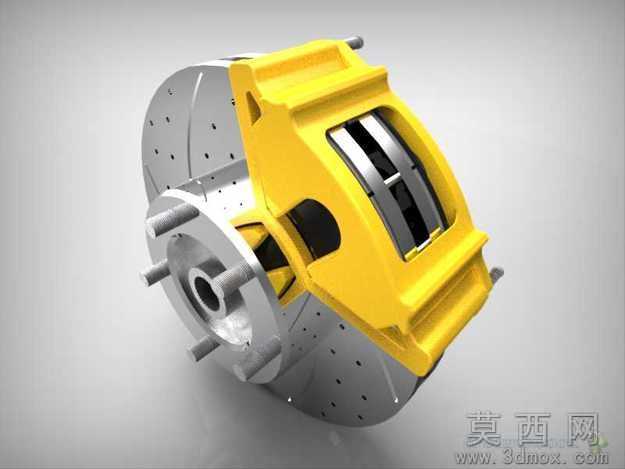

布伦博盘式制动器SolidWorks三维结构模型

本模型为布伦博高性能盘式制动器三维结构，建模全程基于SolidWorks2011平台完成，采用自底向上的装配建模流程：首先完成刹车盘、制动卡钳、活塞、摩擦片、轮毂连接座等单个零件的参数化建模，对刹车盘表面的通风散热孔、划线导屑槽、安装螺栓孔均采用阵列特征完成参数化驱动，可根据不同车型适配需求快速调整孔径、孔距、盘厚等核心尺寸；随后按照实车装配约束完成组件配合，添加同轴、面重合、限位距离等装配关系，完整还原制动器的实际装配逻辑，同时预留摩擦片磨损行程的运动仿真间隙，可直接用于制动动作的运动模拟验证。

参数设计层面，模型严格参考量产布伦博制动卡钳的真实尺寸比例搭建，刹车盘外径、卡钳活塞缸径、摩擦片接触面积等核心参数均符合乘用车高性能制动系统的通用设计规范，所有特征保留完整建模历史，可直接编辑参数修改规格，适配不同排量车型的制动性能匹配需求。

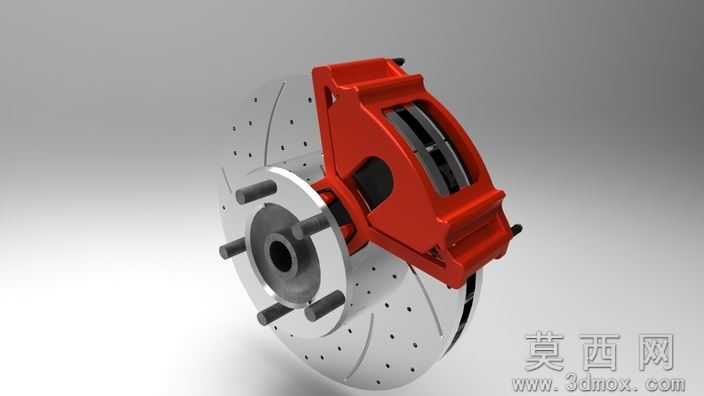

渲染材质环节，对制动卡钳主体赋予高光亮面红色烤漆材质，还原布伦博经典的红色卡钳外观，金属部件根据功能区分材质：刹车盘采用带细微加工纹理的灰铸铁材质，安装螺栓、轮毂轴头赋予抛光金属质感，摩擦片添加耐高温复合材料的粗糙颗粒纹理，整体渲染效果逼真，可直接用于方案展示、教学演示场景。

结构原理上，模型完整呈现浮钳式盘式制动器的核心结构：制动时卡钳内活塞在液压作用下推动内侧摩擦片压紧刹车盘，同时卡钳本体沿导向销滑动带动外侧摩擦片同步夹紧，通过摩擦力实现车轮减速，模型清晰展示了通风刹车盘的内部散热风道结构、卡钳的油路接口、摩擦片的减震消音片结构、轮毂连接的螺栓定位结构，完整还原盘式制动器散热快、制动稳定性强、响应速度快的结构优势。

软件兼容方面，模型除原生SolidWorks2011格式文件外，附带通用STL格式文件，可兼容UG、Pro/E、Catia等主流三维建模软件，也可直接导入3D打印切片软件完成实物样件打印，无需额外修复破面、缺失装配关系等问题。

研发教学应用层面，该模型可用于汽车工程专业的制动系统结构教学，帮助学员直观理解盘式制动器的工作原理与装配关系，也可作为汽车改装、制动系统研发的基础参考模型，用于制动性能仿真、结构优化改进的原型载体，还可用于职业院校机械装配实训的虚拟教学素材，辅助开展装配工艺、公差配合相关的教学演示。
