布雷博盘式制动卡钳三维设计模型

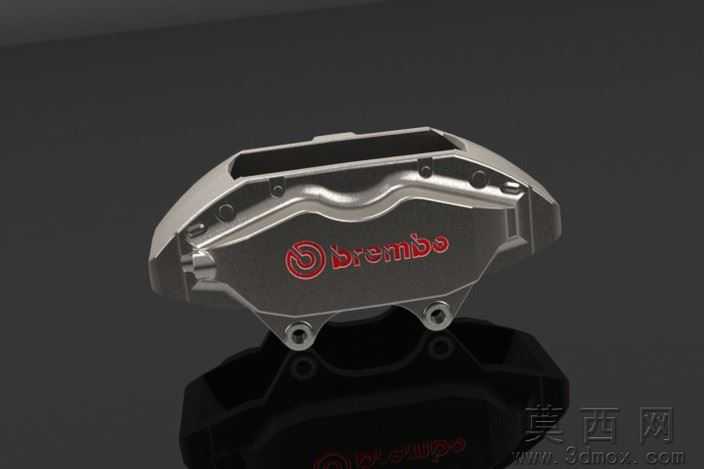

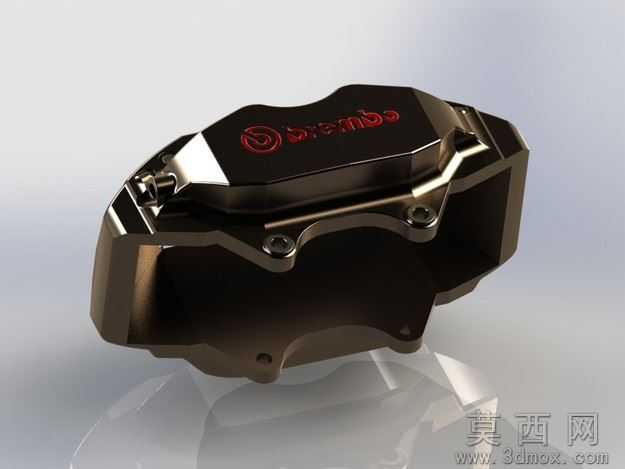

本模型为布雷博品牌盘式制动卡钳的高精度三维设计成果，建模阶段以布雷博市售主流性能卡钳的实物测绘数据为基础，在SolidWorks2010环境下完成全参数化构建，首先通过草图绘制勾勒卡钳本体的对称轮廓，依次完成钳体安装耳位、活塞腔室、刹车片导向槽、油路接口等核心结构的特征拉伸与切除，对卡钳表面的品牌标识、安装螺栓孔、散热凹槽等细节特征做1:1还原，所有特征参数均关联可编辑，可根据不同车型的安装需求快速调整钳体跨距、活塞直径、安装孔位间距等核心尺寸，适配不同规格的刹车盘与轮毂参数。材质渲染阶段针对卡钳的不同部件做了区分设置，卡钳主体采用镀铬金属材质，调整金属粗糙度与反射参数还原亮面镀铬的镜面质感，品牌标识采用红色哑光烤漆材质，安装螺栓采用不锈钢金属材质，刹车片背板采用灰色磨砂金属材质，摩擦片部分采用高粗糙度的黑色复合材料材质，渲染输出的效果可直观展示卡钳装车后的真实视觉状态，可直接用于产品宣传、改装方案展示等场景。结构原理上，该卡钳为对置活塞式浮动卡钳结构，建模完整还原了内部活塞排布、刹车片安装间隙、钳体浮动导向的结构逻辑，可直观展示制动时液压油推动活塞夹紧刹车盘、通过摩擦力实现车轮减速的工作过程，所有装配部件均添加了正确的配合约束，可在软件中实现制动动作的运动仿真，验证结构运动过程中无干涉问题。软件兼容方面，模型除原生SolidWorks2010格式文件外，还同步导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式文件可直接用于3D打印制作卡钳手板样件，无需额外做格式转换与模型修复。研发应用层面，该模型可作为汽车制动系统研发的参考基准，帮助研发人员快速完成卡钳与转向节、轮毂、刹车盘等周边部件的装配匹配验证，缩短制动系统的开发周期；教学应用层面，该模型可作为汽车构造、机械设计课程的教学案例，帮助学生直观理解盘式制动器的结构组成与工作原理，也可作为SolidWorks软件建模教学的实操案例，讲解复杂对称零件的参数化建模、装配配合、运动仿真的完整操作流程。
