双缸直升机动力引擎结构三维建模

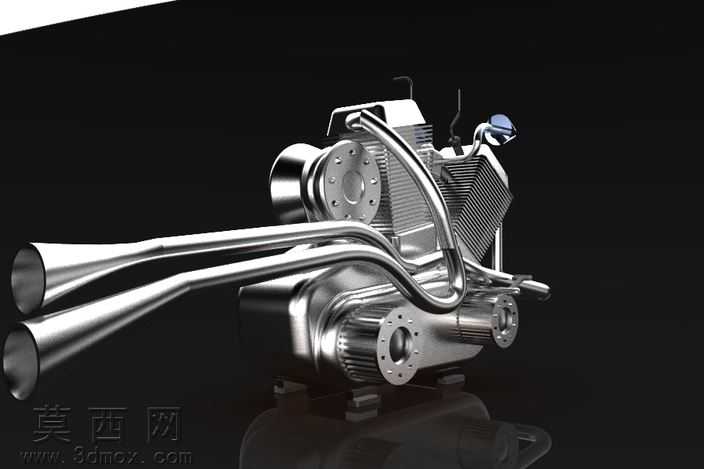

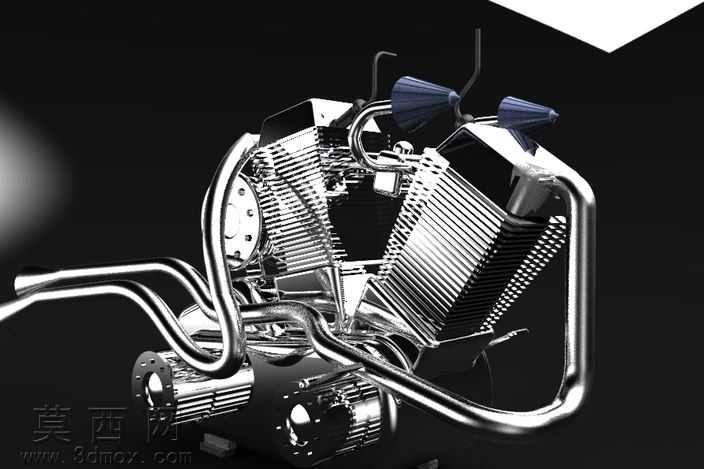

本作品为双缸直升机发动机的三维建模成果，建模过程严格遵循真实航空活塞发动机的结构比例与机械逻辑，首先通过对双缸V型布局动力装置的结构拆解，梳理出缸体散热鳍片、曲轴输出端、排气歧管、进气接口等核心部件的空间位置关系，在三维建模软件中先搭建整体装配基准坐标系，以曲轴安装位为核心定位原点，依次完成各子部件的参数化建模。缸体部分的散热鳍片采用阵列特征实现等距排布，还原风冷发动机的散热结构设计，每一片鳍片的厚度、间距都参考真实同类型发动机的参数设置，保证结构还原度；曲轴输出端的法兰盘采用拉伸加圆周阵列孔位的方式建模，精准还原动力输出接口的安装结构，法兰端面的定位销孔、连接螺栓孔的位置与尺寸都符合机械装配规范。排气歧管部分采用扫掠建模方式，根据双缸排气的气流走向规划管路曲率，还原金属管路的流畅弯折形态，同时兼顾管路与缸体排气口的对接精度，保证装配无干涉。材质与渲染环节，为缸体部分赋予哑光黑金属材质，模拟航空发动机缸体的高温合金表面质感，散热鳍片边缘做细微的倒角处理，避免渲染时出现锐利生硬的边缘效果；排气歧管赋予亮面镀铬金属材质，通过调整材质反射率与粗糙度参数，还原金属管路的抛光质感，与哑光缸体形成视觉层次区分；进气接口的喇叭口结构赋予半哑光金属材质，还原进气组件的加工质感。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体结构，突出散热鳍片的层叠纹理与管路的曲面光影，辅光源补全暗部细节避免结构死黑，背景采用深灰色渐变背景突出模型本身，最终渲染效果清晰展现双缸发动机的V型布局特征、各部件的装配关系与机械质感。建模过程中对所有运动部件做了装配干涉检查，保证曲轴转动空间、管路与缸体的间隙都符合真实机械设计要求，整体模型完整还原了双缸直升机引擎的核心结构特征，可用于航空动力结构教学、机械设计参考等场景。
