航空喷气式发动机剖面结构三维设计

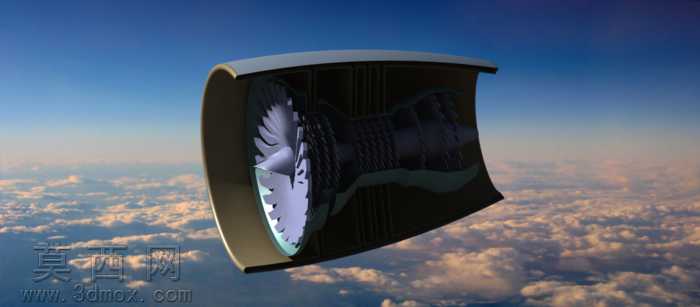

本作品为航空喷气式发动机的剖面结构三维设计，采用三维建模软件完成全参数化构建，通过剖切展示的形式完整呈现喷气引擎的内部核心构造，让观者能够直观理解航空动力装置的运行逻辑与部件排布。建模过程中首先依据喷气发动机的经典结构原理搭建整体框架，严格遵循压气机、燃烧室、涡轮、喷嘴四大核心模块的实际尺寸比例进行特征绘制，对压气机的多级叶片曲面采用扫掠、阵列结合曲面拟合的方式完成建模，保证叶片翼型的气动外形符合真实设计参数，每一级叶片的安装角度、叶尖间隙都经过参数化约束，还原压气机逐级压缩空气的结构特征。燃烧室部分采用环形腔体结构建模，对内部的火焰筒、喷油嘴安装位、掺混孔结构进行精细化特征刻画，还原燃烧室组织油气混合燃烧的空间结构，壁面的冷却孔特征采用阵列排布完成，保证结构细节的还原度。涡轮段的涡轮叶片与导向叶片同样采用曲面建模完成，叶片的冷却通道结构做了简化示意但保留了核心的气动外形，涡轮轴与压气机轴的同轴连接结构做了清晰的装配约束展示，还原动力输出的传动路径。喷嘴部分的油路通道、喷口结构也做了对应建模，清晰展示燃油喷射的结构位置。材质渲染阶段，对发动机外壳采用哑光高温合金材质，压气机与涡轮叶片采用抛光金属材质并添加轻微的做旧质感模拟高温工作痕迹，内部腔体采用深色耐热材质区分不同功能区域，背景采用高空云层环境贴图搭配柔和的环境光，突出剖切后内部结构的层次感，同时通过半透明的外壳处理让内部部件的排布关系更加清晰。整体设计以结构教学展示为核心思路，通过剖面化的处理方式打破完整外壳的视觉遮挡，将喷气发动机四大核心组成部分的位置关系、连接逻辑、功能结构完整呈现，建模过程中所有部件都保留了可编辑的参数化特征，方便后续对结构进行调整或者拆解展示，能够用于航空动力结构的教学演示、原理科普等场景，让使用者能够清晰理解喷气发动机通过压气机压缩空气、燃烧室混合燃烧、涡轮做功驱动、喷嘴高速喷出产生推力的完整工作流程对应的结构基础。
