框架式动物饲料颗粒球团研磨成型设备

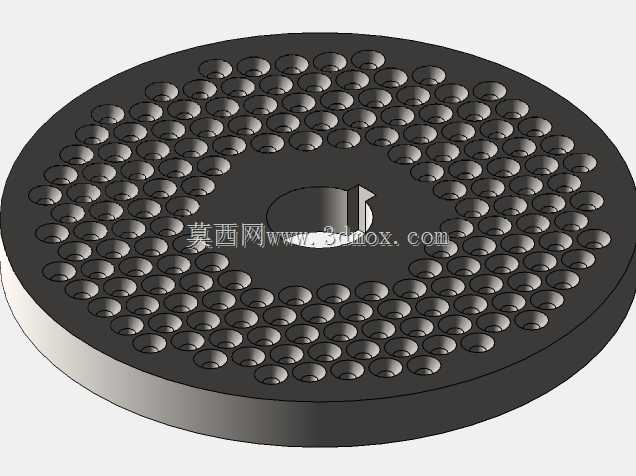

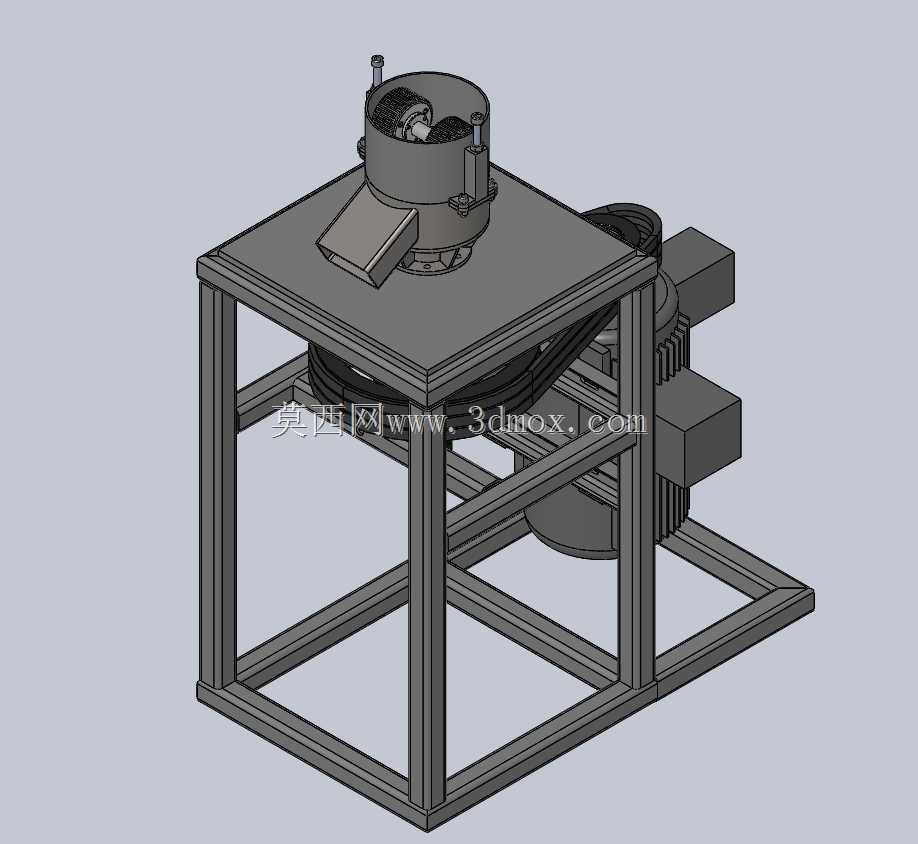

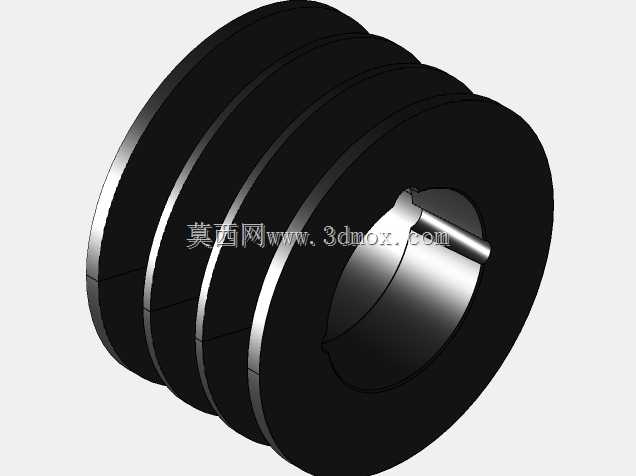

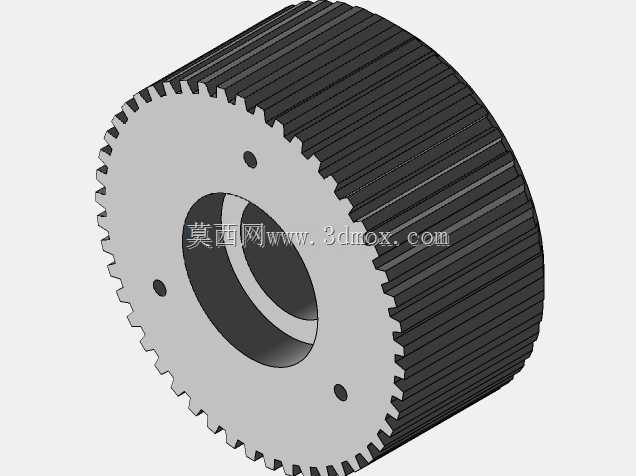

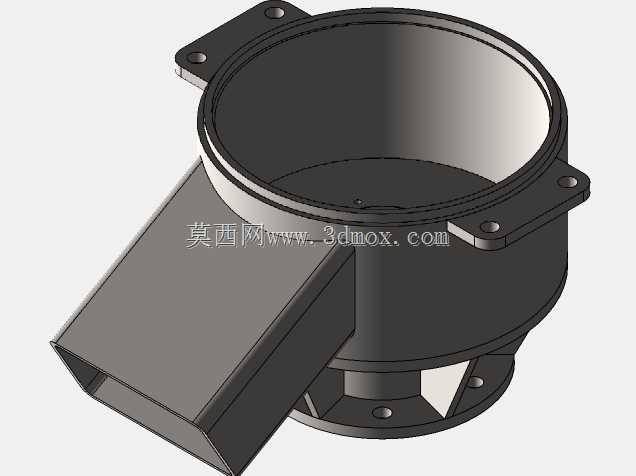

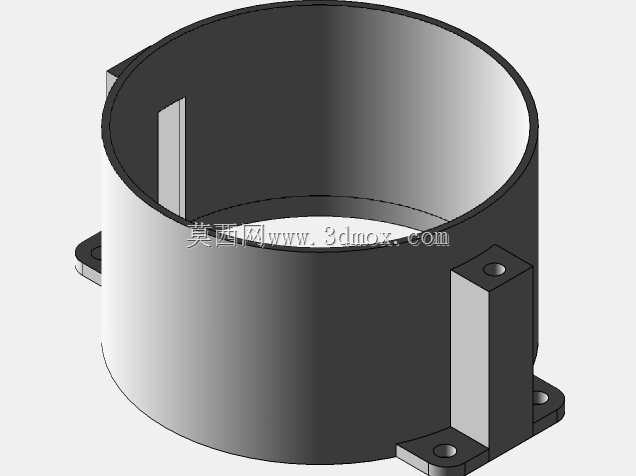

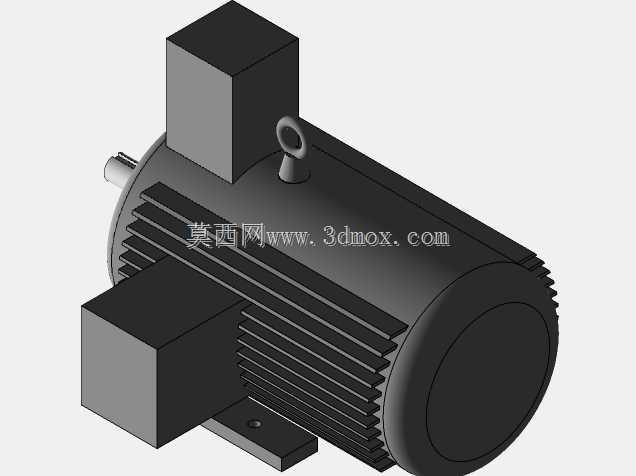

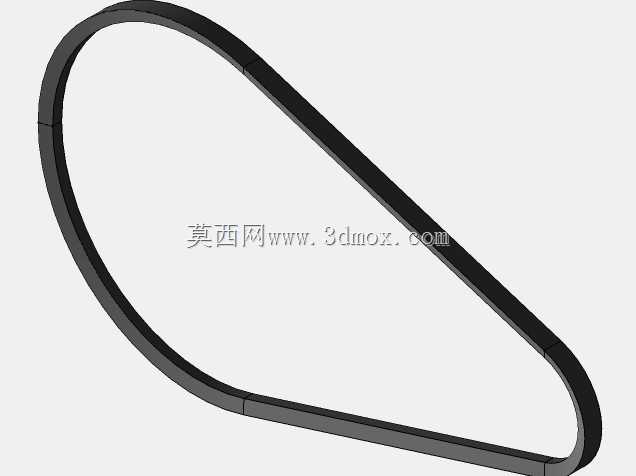

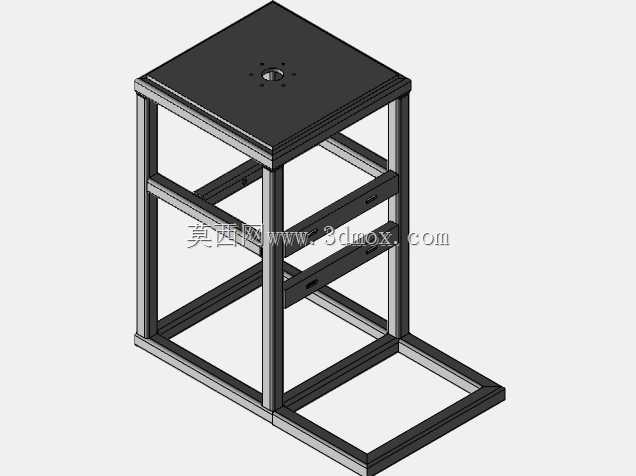

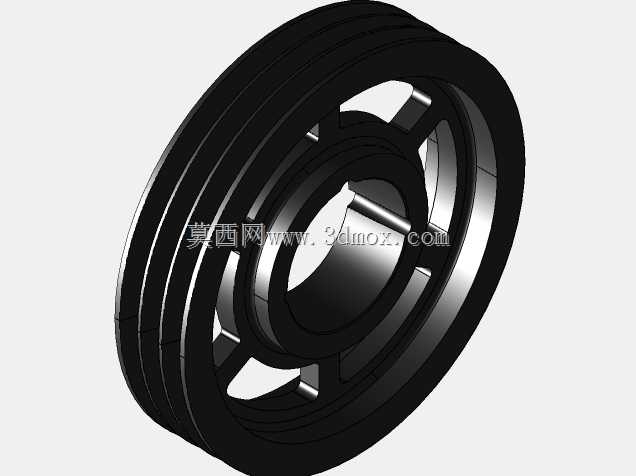

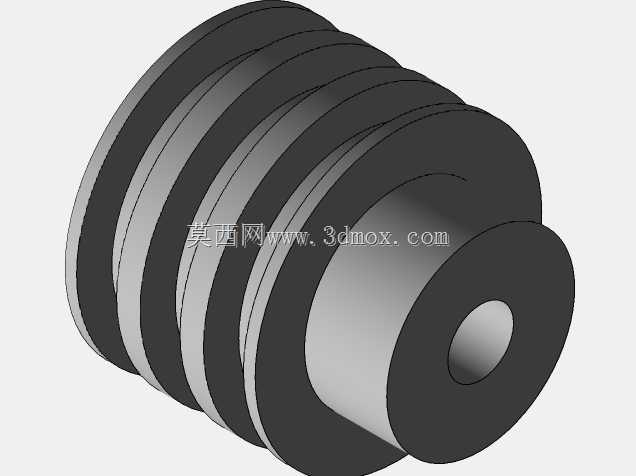

该设备主要面向中小型畜牧养殖、饲料加工生产场景，用于将混合均匀的粉状饲料原料挤压研磨成规格统一的球状颗粒料，解决粉状饲料易分层、抛洒浪费、畜禽采食适口性差的问题，产出的颗粒料紧实度适中，既方便存储运输，也能适配不同生长阶段畜禽的采食需求，可应用于家庭农场、小型饲料加工点的日常生产作业。设备整体采用方管型材搭建的框架式承载结构，上层为平整的安装工作台面，用于固定研磨成型的核心工作腔体，台面预留了传动部件的穿设空位，下层框架空间用于布置动力传动组件，整体结构重心偏低，运行时的稳定性较好，无需额外浇筑复杂的安装基础，放置在平整的硬化地面即可完成布设，整体占地尺寸适配小型加工车间的空间排布，不会占用过多生产通道面积。核心工作腔体设置在工作台面上方，顶部为敞口式进料区域，原料可直接从上方投入腔体内部，腔体内部设置有配套的研磨压辊与成型模孔结构，动力通过皮带传动结构从下方传递至腔体内部的旋转组件，带动压辊做圆周回转运动，将进入腔体的粉状原料持续挤压、研磨，迫使原料通过模孔形成规整的球状颗粒，成型后的颗粒从腔体侧方的倾斜出料滑槽排出，可直接对接收集容器完成出料收集。设计过程中充分考虑了小型生产场景的使用需求，将动力组件布置在框架下层，既能够通过皮带传动实现稳定的动力传输，也能让设备整体的重心下移，减少设备运行过程中的振动幅度，框架采用标准型材拼接，各连接位置的安装孔位做了统一适配，后期维护时可快速拆解更换磨损的研磨部件；侧方倾斜出料的结构设计避免了颗粒出料时的堆积卡堵，出料角度经过适配调整，颗粒滑落过程顺畅，不会出现粉料残留的问题。设备的安装边界预留了充足的操作空间，进料区域高度适配人工投料的操作高度，无需额外搭建投料平台，日常清理、维护时可直接接触到核心腔体部件，传动区域的外侧预留了防护件的安装位置，可加装安全防护壳避免传动部件外露带来的安全隐患，整体结构没有冗余的复杂设计，零部件通用化程度较高，出现易损件磨损时可快速替换，能够长时间连续完成饲料颗粒的球团研磨成型作业。
