卧式破碎机转子叶片总成结构设计

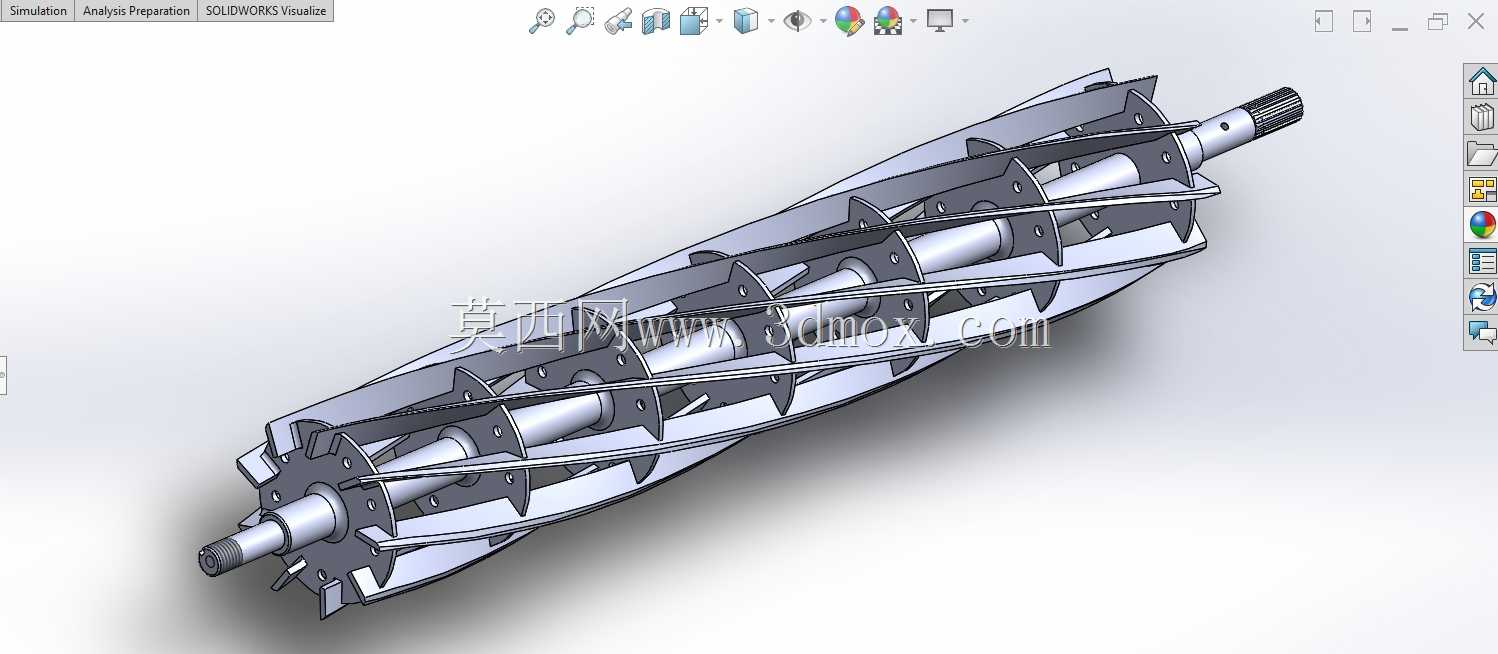

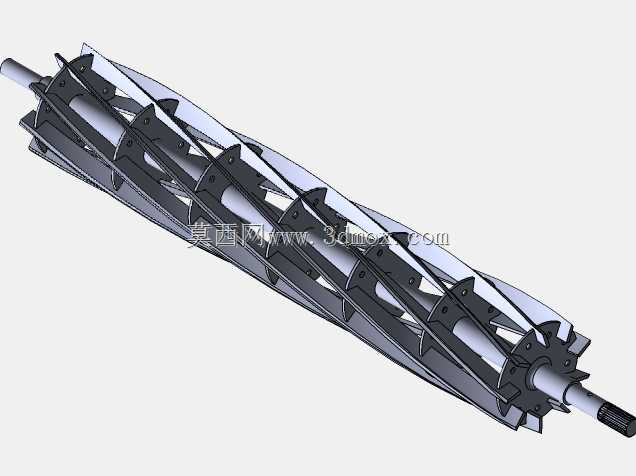

该结构为卧式破碎设备的核心作业部件，主要应用于固废处理、矿山选矿、建筑废料回收、生物质粉碎、农产品初加工等场景的物料破碎工序，是承担物料击打、剪切、撕扯破碎功能的核心执行构件，直接决定破碎设备的处理效率、出料粒度与运行稳定性。在实际生产作业中，该部件安装于破碎腔内部，随主轴高速回转时，叶片会对进入腔体内的物料形成高频冲击，配合腔体内的衬板、筛网结构，将大块物料逐步破碎至符合粒度要求的成品，可处理硬度范围覆盖软质生物质、建筑垃圾、中等硬度矿石、工业固废等多种物料，适配不同工况下的连续化破碎作业需求。该部件采用多组叶片沿主轴轴向分层排布的结构设计，每层叶片沿周向均匀错位安装，既保证回转过程中的整体动平衡，降低设备运行时的振动与噪音，又能让叶片在轴向全长度范围内形成连续的破碎作业面，避免出现破碎死角，提升物料通过效率。叶片与主轴之间采用法兰盘加定位键的连接结构，既保证扭矩传递的可靠性，又可在叶片出现磨损后单独更换单片叶片，降低设备运维成本；叶片边缘做了加厚耐磨处理，可承受长期与物料冲击摩擦带来的损耗，延长部件整体使用寿命。设计过程中充分考虑了安装边界与运行适配性，整体结构沿主轴呈对称回转布局，两端预留标准轴承安装位与传动连接轴头，可直接适配常规卧式破碎机的腔体安装尺寸，无需对原有设备腔体做大规模改造即可完成替换；叶片与腔体内壁、筛网之间预留均匀的作业间隙，既避免运转过程中出现剐蹭卡滞，又能保证达到破碎粒度的物料及时通过筛网排出，减少过粉碎现象，降低无用功耗。整体结构兼顾了破碎作业的冲击力需求、运行稳定性需求与后期维护的便捷性，可有效提升破碎设备的综合作业性能。
