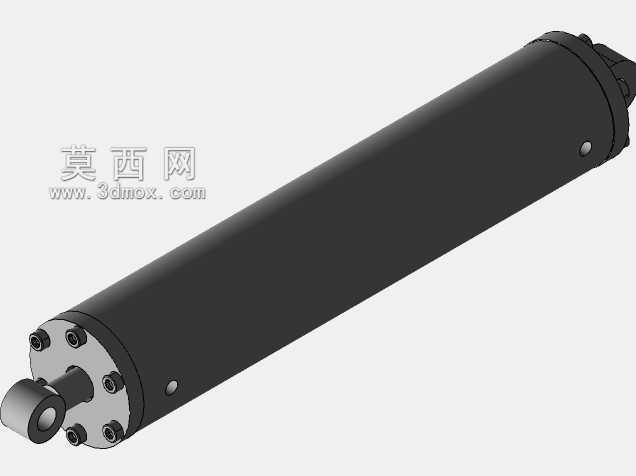

PVC材质DIY小型直线液压执行缸结构

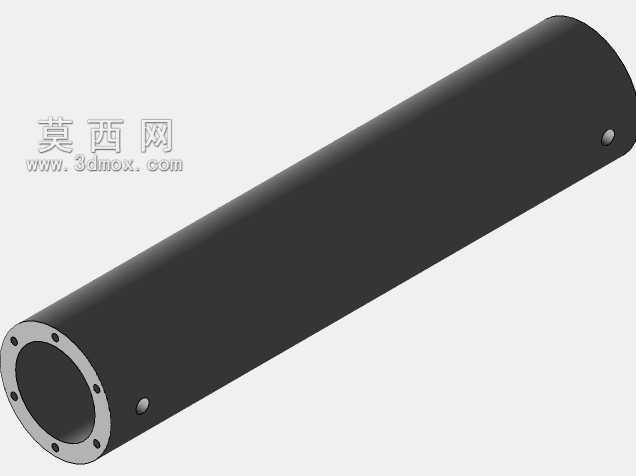

　　在小型低压液压传动的DIY试制、教学演示场景中，这类采用PVC材质加工的液压执行缸，主要适配工作压力不超过0.3MPa的低压液压回路，多用于学生课程设计验证、简易自动化工装的直线推压动作输出，也可作为小型液压试验台的执行端部件，完成短行程的直线往复驱动需求。不同于工业级钢制液压缸的高压重载定位，这款PVC缸体的设计核心是在满足低压密封可靠性的前提下，最大化降低加工难度与材料成本，让非专业加工条件下的液压元件自制成为可能。从结构设计逻辑来看，缸筒采用标准PVC圆管裁切而成，无需复杂的内孔珩磨工序，依靠PVC管材本身的内壁光滑度即可满足低压下活塞的滑动密封要求，端盖与缸筒的连接采用周向均布的螺栓锁紧结构，端盖与缸筒端面之间加装平垫密封，

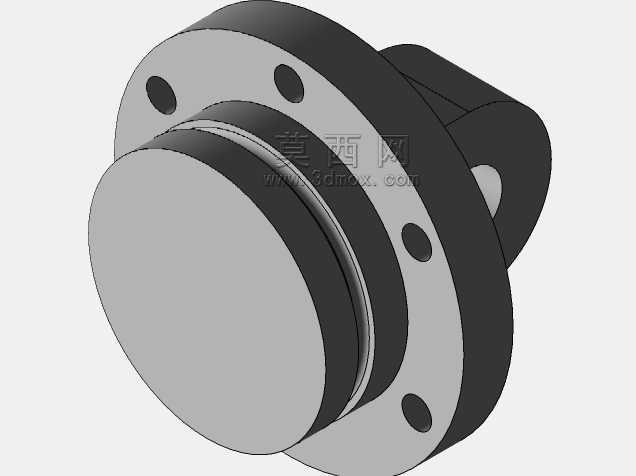

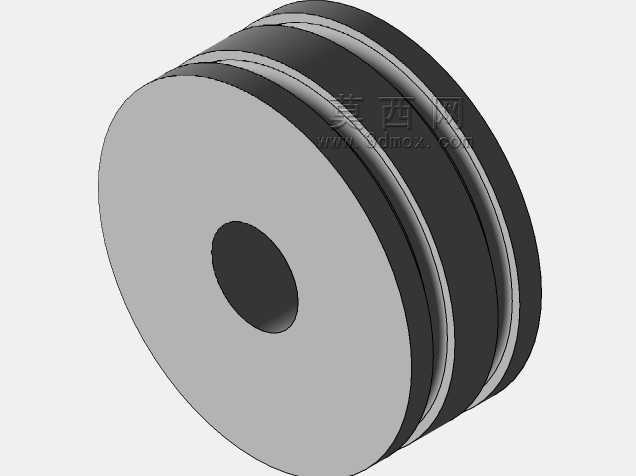

　　避免低压工况下的端面渗漏；活塞杆端采用铰接式连接头，可适配安装端的小角度偏摆，抵消安装过程中出现的同轴度误差，避免活塞杆运行时出现别卡问题。活塞与活塞杆的连接采用过盈配合加横向销钉锁止，活塞外周加装两道O型密封圈，在低压工况下即可实现无杆腔与有杆腔的有效隔离，保证腔室建压时的推力输出稳定。从安装边界来看，缸体尾部采用单耳铰接结构，安装时需匹配对应尺寸的铰接销轴，预留足够的摆动空间，避免缸体在活塞杆伸缩过程中与周边构件发生干涉；活塞杆伸出端的铰接头中心与尾部铰接中心的同轴度公差控制在0.2mm以内，可降低运行过程中的密封件偏磨风险，延长DIY构件的使用寿命。缸体的外径尺寸适配常见的PVC管规格，端盖的安装孔位采用等距圆周排布，

　　加工时仅需普通钻床即可完成孔位加工，无需专用工装夹具，非常适合个人DIY、教学实训场景下的快速制作。在实际功能表现上，这款液压执行缸可在低压回路中实现平稳的直线伸缩动作，推力输出可通过调整回路压力进行线性调节，行程范围内的运行速度可通过节流阀进行无级调整，能够满足小型工装的推料、夹紧、顶升等基础动作需求。设计过程中特意简化了钢制液压缸常见的缓冲结构，因为低压工况下活塞运行到行程端点的冲击能量极小，依靠密封件的弹性形变即可吸收端部冲击，无需额外加工缓冲油腔与单向阀组，进一步降低了结构复杂度与加工难度。缸体上预留的横向小孔为排气孔，在首次充油排气时可打开该孔，待腔室内空气排尽后再封堵，避免运行过程中出现爬行、抖动问题。

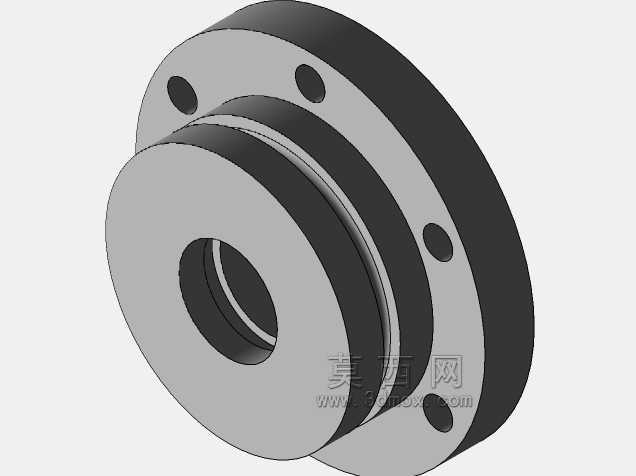

　　端盖上的活塞杆穿出位置加装了导向环与防尘圈，可阻挡外界灰尘、碎屑进入缸筒内部，划伤缸筒内壁与密封件，虽然是DIY属性的构件，但基础的密封防护结构并未省略，能够保证在常规非洁净工况下的稳定运行。在回路适配方面，这款缸可匹配小型手动液压泵、微型齿轮泵组成简易液压系统，不需要复杂的控制阀组即可完成基础的动作控制，非常适合液压传动入门学习者理解执行元件的工作原理，也可用于小型创意装置的动力输出端，比如简易升降台、小型压紧工装的驱动部件。不同于工业液压元件的高精度加工要求，这款PVC液压件的设计容错率更高，普通爱好者即使没有专业的金属加工设备，仅依靠常用的PVC裁切、钻孔工具就能完成组装调试，大幅降低了液压传动实践的门槛。
