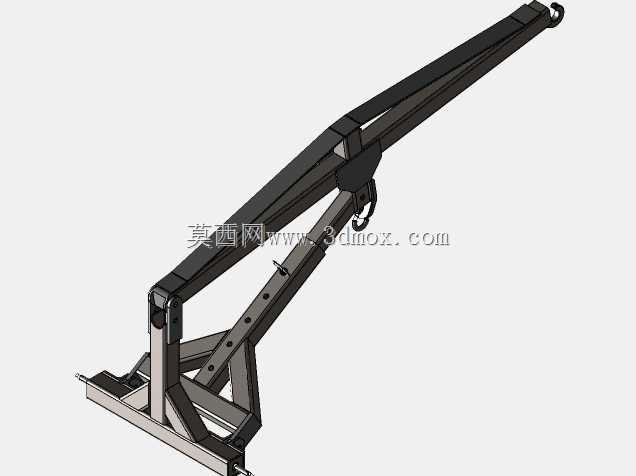

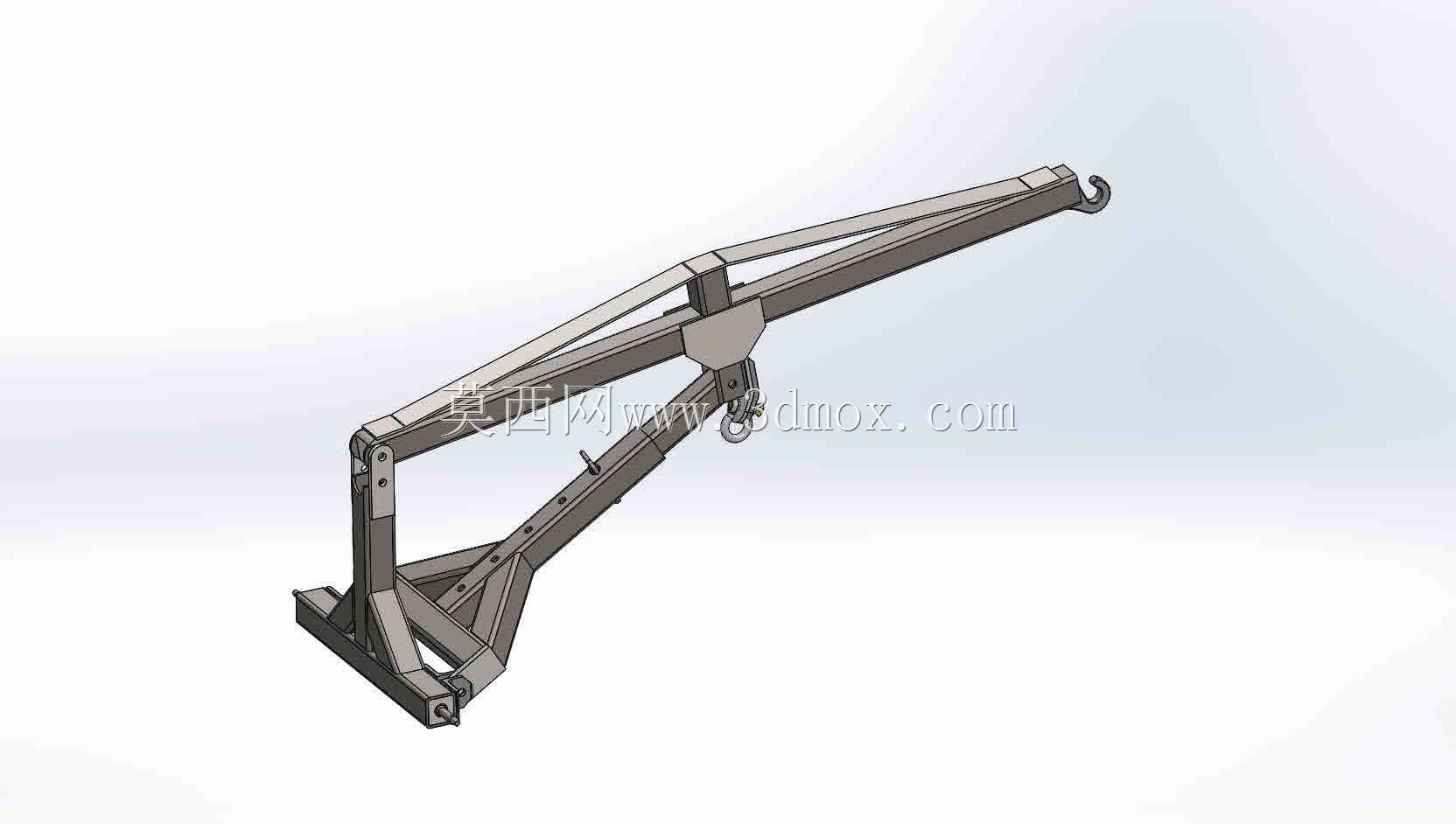

拖拉机配套三点悬挂式提升动臂结构

这款提升动臂是专为农用拖拉机配套设计的后置悬挂作业附件，主要面向中小型农场、农户日常生产中的零散吊装、转运作业场景，可适配符合标准三点悬挂接口的多数轮式拖拉机，无需对拖拉机本体做额外改装即可快速挂接使用，解决了农用场景下缺乏小型灵活起重设备的痛点，能够完成农资卸车、小型农机具移位、建筑材料短途吊运、果园采收筐转运等多种轻量起重作业，相比大型专用起重设备，依托拖拉机的机动性能可深入田间、果园、院落等狭窄作业区域，使用灵活度更高，购置与使用成本更低。在功能设计上，该动臂采用铰接式桁架结构，主臂体由多段型钢焊接成型，通过臂身的多组铰接点位配合拖拉机后置液压输出接口，可实现吊臂仰角的无级调节，以此适配不同的吊装高度与作业半径需求，臂端配备标准起重吊钩，臂身中部设置有副吊点可满足低位吊装的挂接需求，额定作业载荷覆盖农用场景常见的0.5-1.5吨轻量吊装需求，完全匹配中小马力拖拉机的液压输出能力与整机配重平衡要求，避免超载作业带来的拖拉机翘头、结构失稳风险。设计过程中充分考虑了农用作业的复杂工况，整体结构采用三角形桁架受力布局，在保证整体结构强度、抗扭抗弯性能的前提下尽可能降低臂体自重，减少悬挂系统的无效载荷；所有铰接点位均设置有耐磨衬套安装位，可降低日常使用中的铰接磨损，延长部件使用寿命；底座部分严格遵循标准三点悬挂的尺寸边界设计，上悬挂点与两个下悬挂点的间距、挂接销孔径均符合通用农用拖拉机悬挂接口规范，挂接后可通过拖拉机悬挂机构的调节拉杆调整动臂初始水平度，适配不同型号拖拉机的悬挂高度差异；臂体的伸展长度、最大仰角状态下的起升高度经过匹配校核，在常规中小马力拖拉机配套下，最大作业高度可满足两层农用房舍的物料吊运需求，最小作业半径下可完成拖拉机近身处的重物起吊移位，作业覆盖范围完全贴合农用日常生产的实际需求。同时结构设计兼顾了拆装便捷性，无需专用工具即可完成与拖拉机的挂接与拆卸，拆下后不影响拖拉机配套其他农机具进行耕作、运输等常规作业，实现一机多用，提升拖拉机的设备利用率。
