适配多机型涡轮增压发动机进气歧管

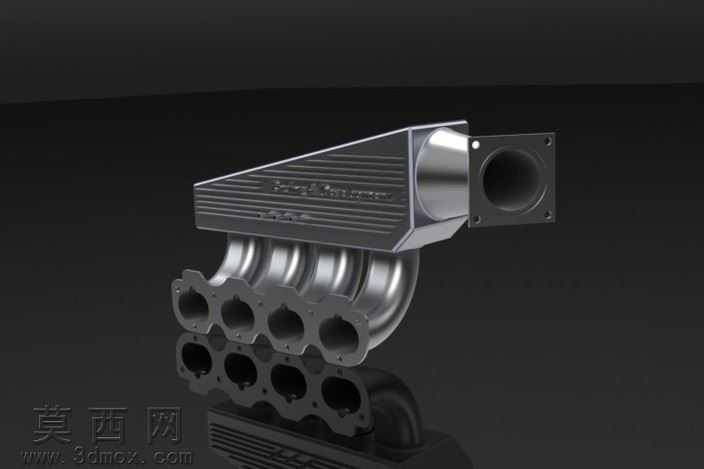

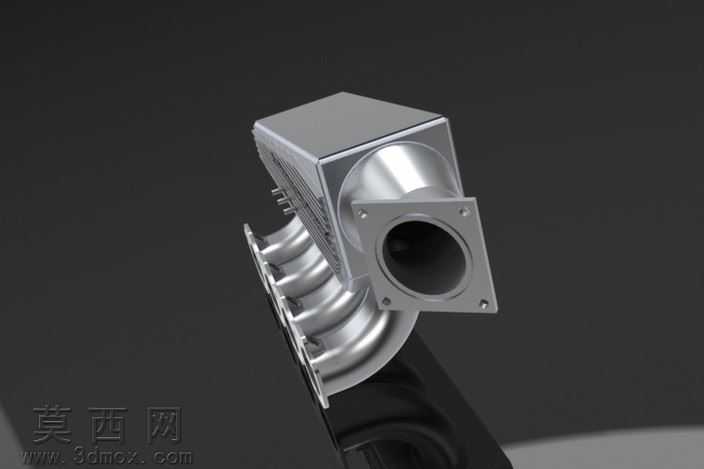

本进气歧管模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循进气系统流体力学设计逻辑，首先通过草图绘制确定进气法兰的安装孔位、密封面尺寸，保证与节气门体的匹配精度，再通过多段放样、曲面缝合命令构建四个等长进气支管的流道曲面，确保各缸进气路径长度一致，避免各缸进气量偏差影响发动机动力输出。模型主体采用铸铝材质进行渲染，赋予金属磨砂质感的材质球，调整反射率与粗糙度参数还原铝合金铸件的真实表面质感，法兰安装面做高光金属处理，模拟机加工后的平整密封面效果，支管曲面做细微的颗粒质感处理，还原铸造工艺的表面特征。结构设计上，进气总管采用大口径渐缩式设计，降低进气阻力，稳压腔容积经过合理测算，能够缓冲进气脉动，提升进气效率，四个支管采用等长等曲率设计，保证各缸进气时序与充量均匀，法兰位置预留标准螺栓安装孔，同时设计了密封槽结构，可适配常规密封垫片安装，整体结构兼容不同编号、不同版型的引擎安装位，无需大幅修改即可适配多款涡轮增压发动机的安装需求。设计过程中重点考量了涡轮增压引擎的进气特性，稳压腔的容积设计能够更好地承接涡轮压气机输出的高压进气，避免高压进气在歧管内产生紊流，支管的弯曲弧度经过优化，尽可能降低进气弯折带来的流阻损失，同时模型预留了传感器安装位，可适配进气压力、温度传感器的安装，满足电喷发动机的控制需求。渲染阶段采用深色背景配合定向打光，突出金属部件的轮廓与曲面转折，清晰展示歧管的整体结构、法兰安装位、支管排布形态，能够直观呈现产品的结构特征与安装适配性，可用于发动机进气系统的结构验证、装配模拟、教学演示等场景。
