TU发动机系列进气歧管节气门体三维结构

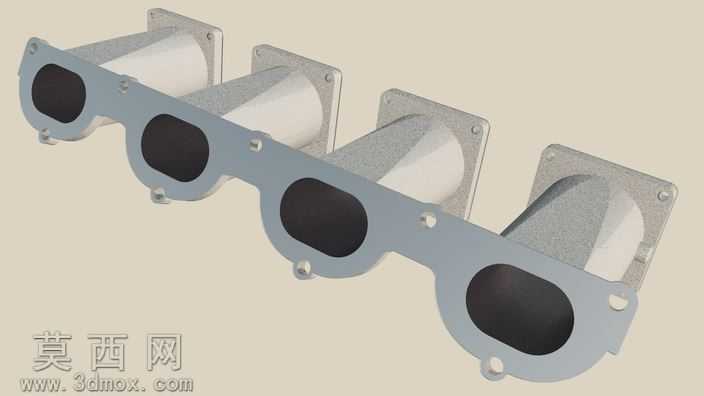

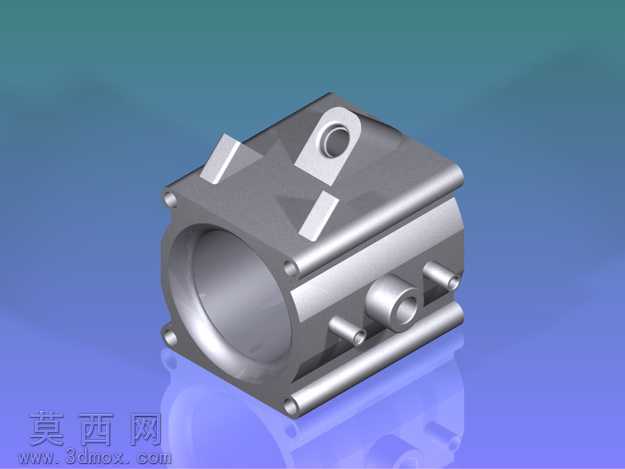

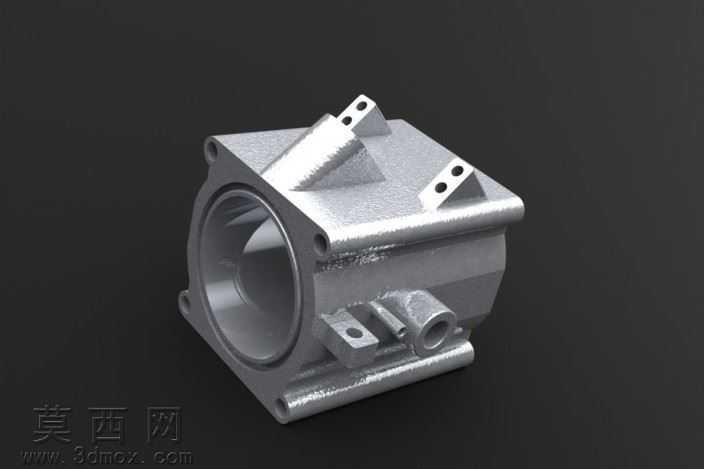

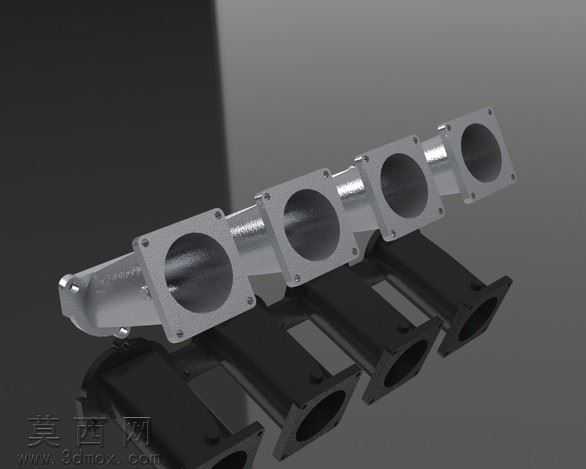

本模型为适配标致雪铁龙TU系列发动机的进气歧管与节气门集成机构，建模阶段以量产部件的实测尺寸为基准，在SolidWorks中完成全参数化结构搭建，首先通过多基准面草绘勾勒出节气门主体的圆筒形主腔体轮廓，拉伸形成节气门的核心通气流道，再对腔体边缘的安装法兰进行凸台拉伸与孔位阵列，精准还原法兰面上用于固定节气门体、连接进气歧管的螺栓孔位置与孔径参数。针对进气歧管与节气门的衔接过渡段，采用放样凸台命令完成曲面顺滑过渡，避免气流通道出现突兀折角，还原进气路径的流体导向设计。模型上的各类附属安装位，包括传感器安装凸台、管路接头、固定支耳等结构，均通过局部草绘拉伸、切除命令逐一还原，对支耳上的安装孔、接头的内孔结构做了精确的切除处理，保证各结构的装配尺寸与实物一致。材质与渲染阶段，为模型赋予铸铝材质，调整材质的粗糙度参数还原铸铝件表面细微的颗粒质感，添加金属反射属性模拟铝合金的哑光金属光泽，场景采用三点布光方案，主光源从侧上方打亮主体结构，勾勒出腔体边缘、安装凸台的轮廓线条，辅光源补光弱化暗部死黑，配合环境光遮蔽效果凸显各结构的凹凸层次，清晰呈现法兰面、支耳、接头等部位的结构细节。设计过程中重点还原了节气门体与进气歧管的集成装配关系，节气门的圆筒形腔体为进气流量控制的核心通道，侧面的各类接头用于连接曲轴箱通风管路、真空管路，顶部与侧面的支耳用于安装节气门位置传感器、进气压力传感器等附件，整体结构在保证进气通路顺畅的前提下，集成了各类附件的安装点位，适配TU系列发动机的紧凑舱内布局，建模时对壁厚做了均匀化处理，还原压铸铝件的工艺特性，避免出现壁厚突变的结构，符合零部件的量产制造工艺要求。
