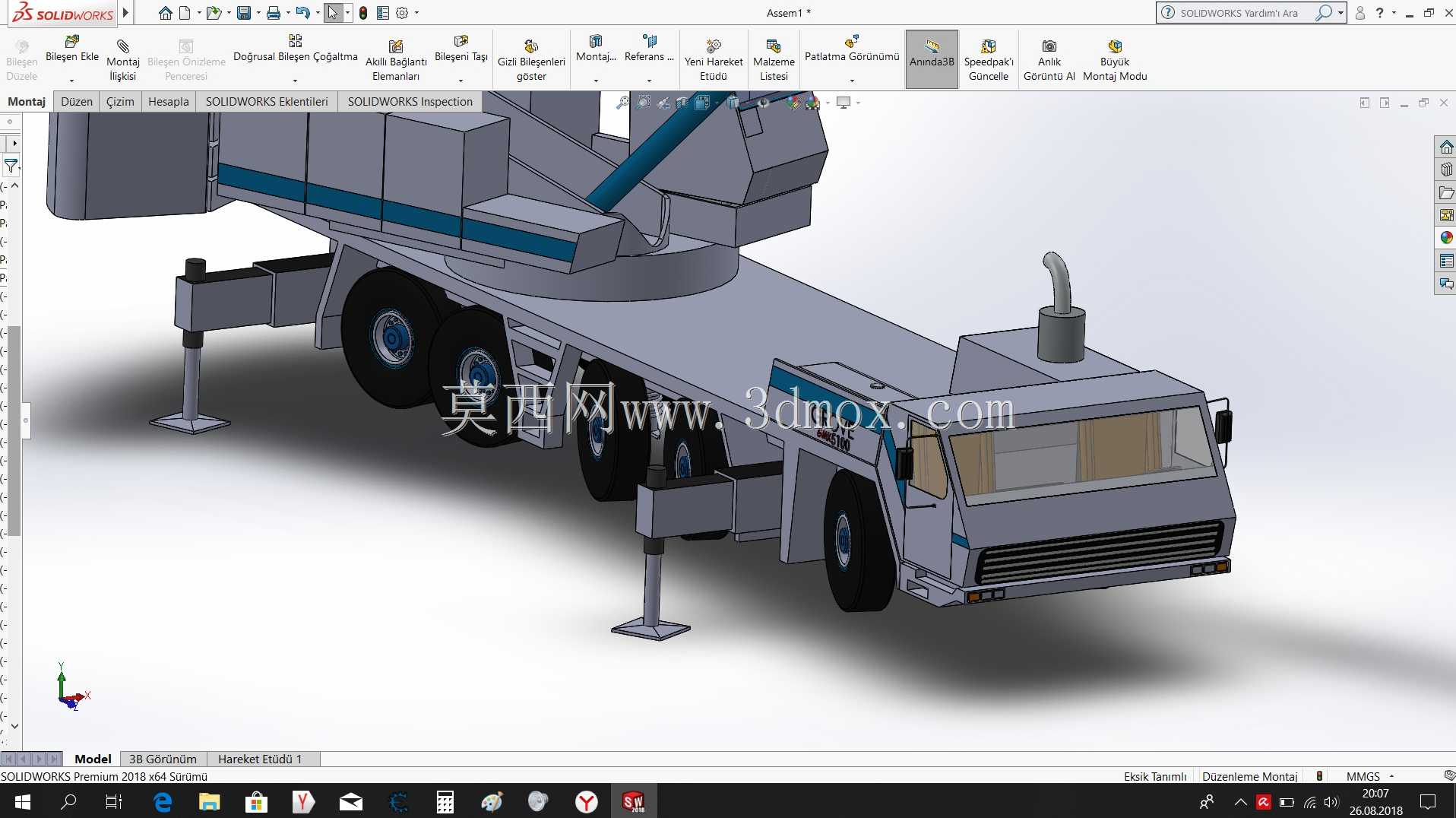

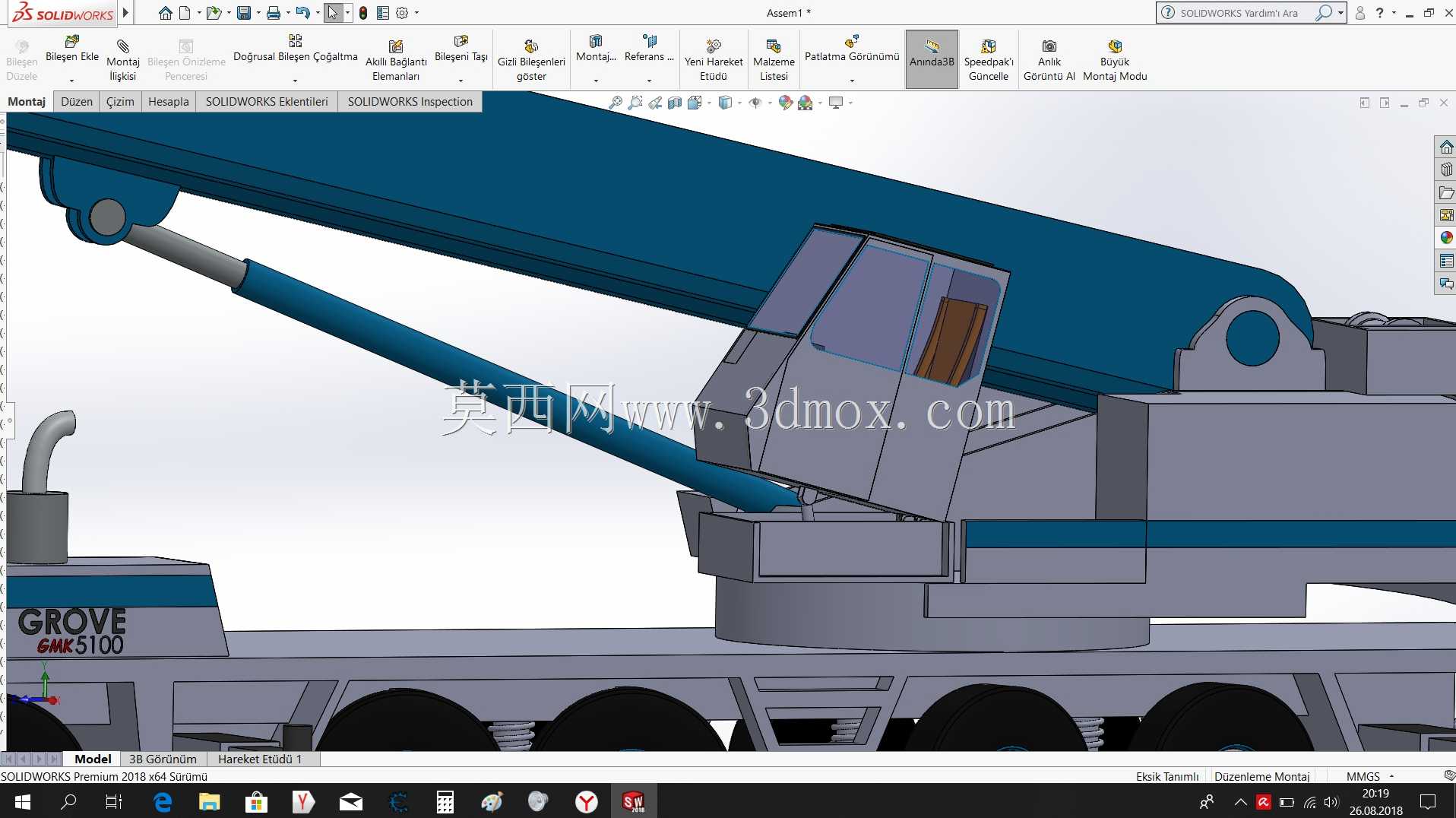

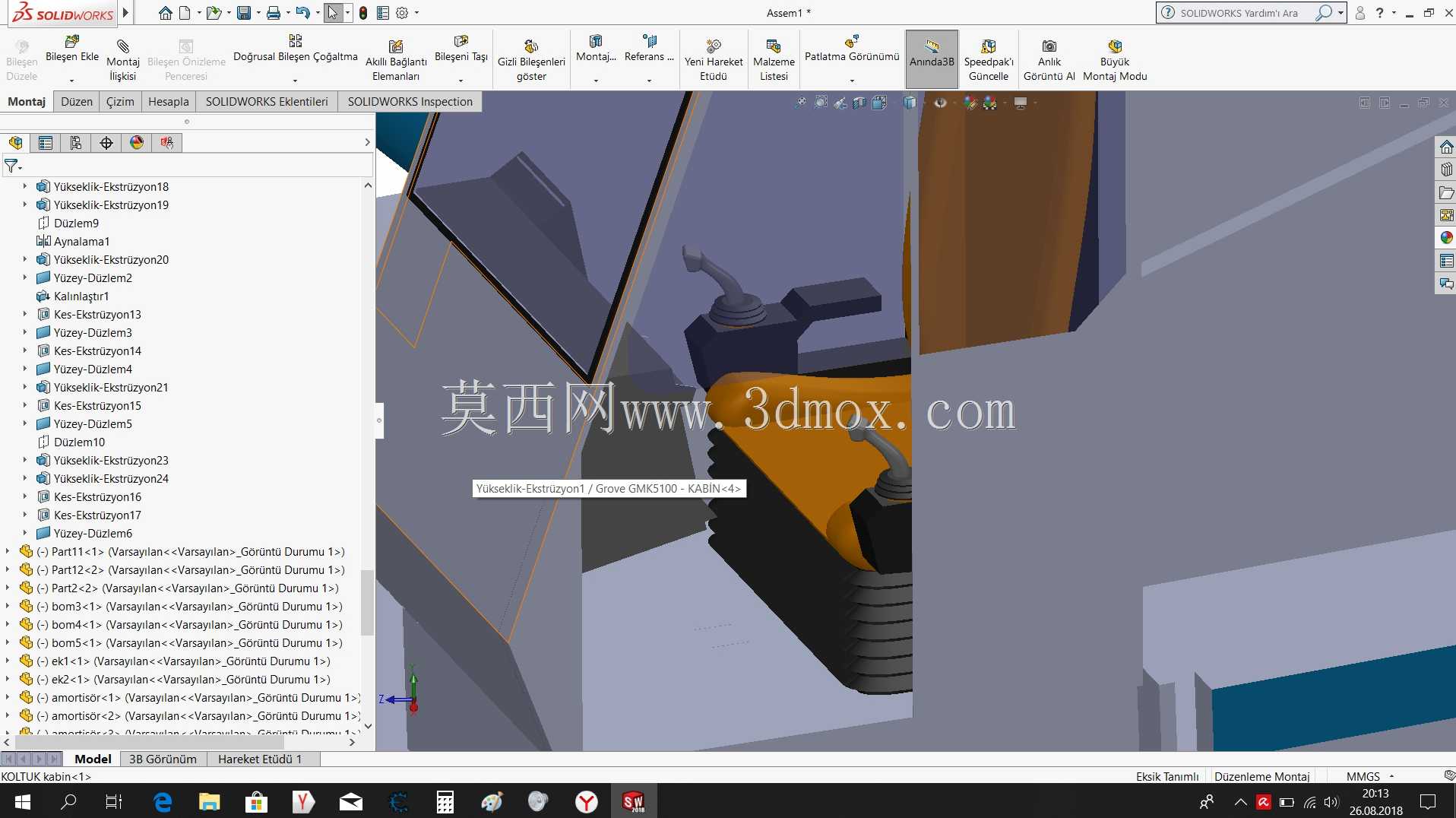

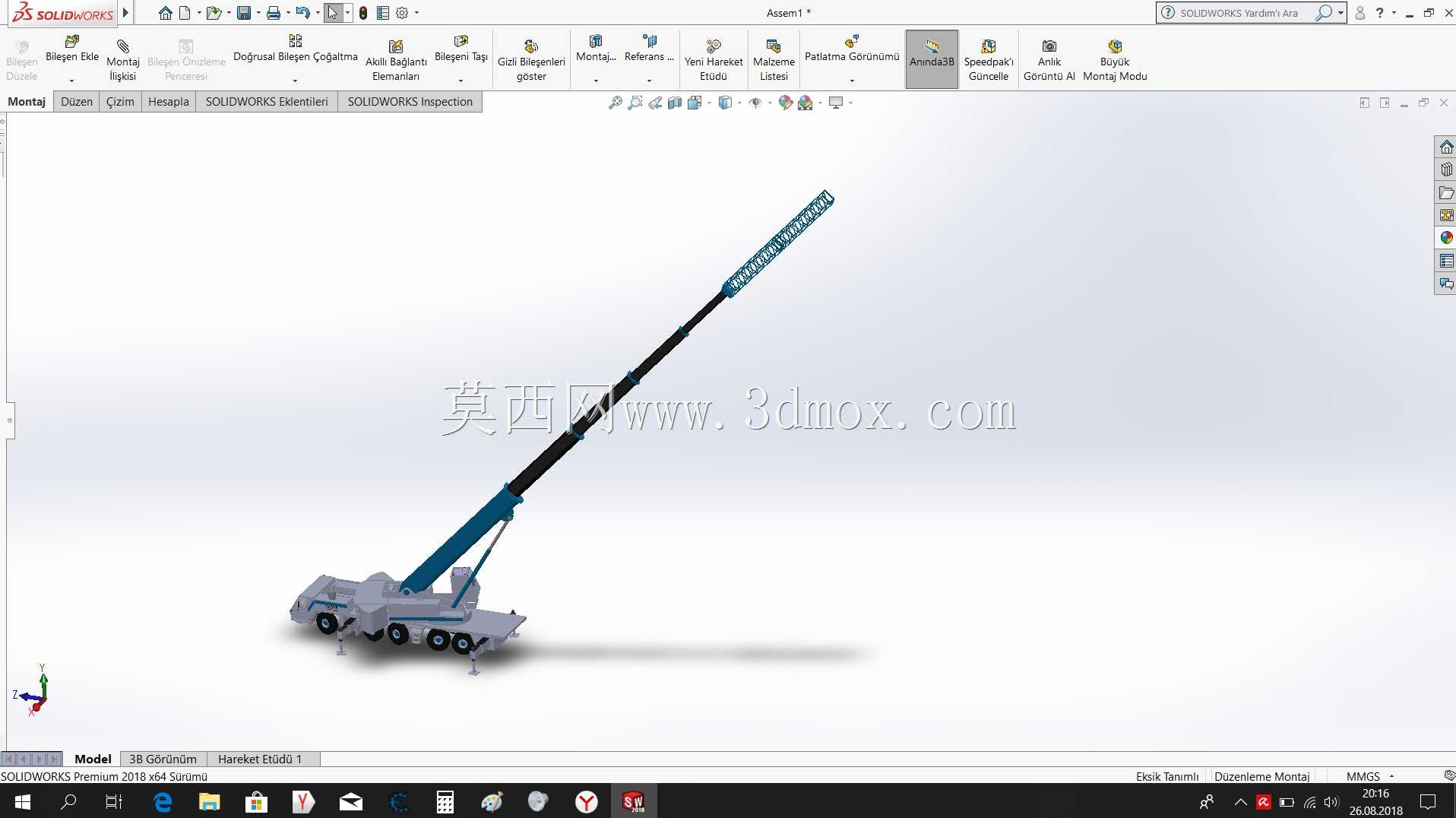

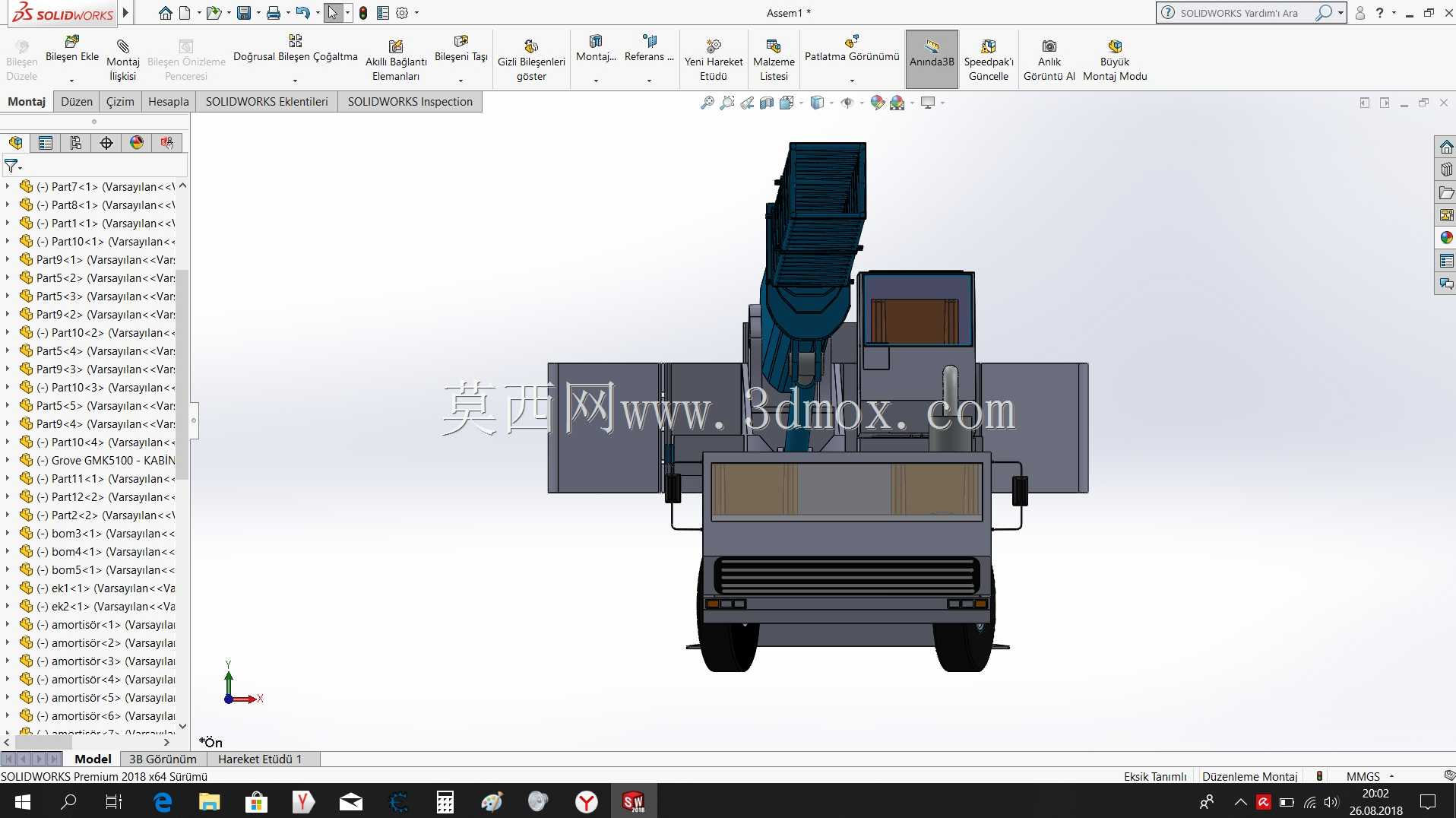

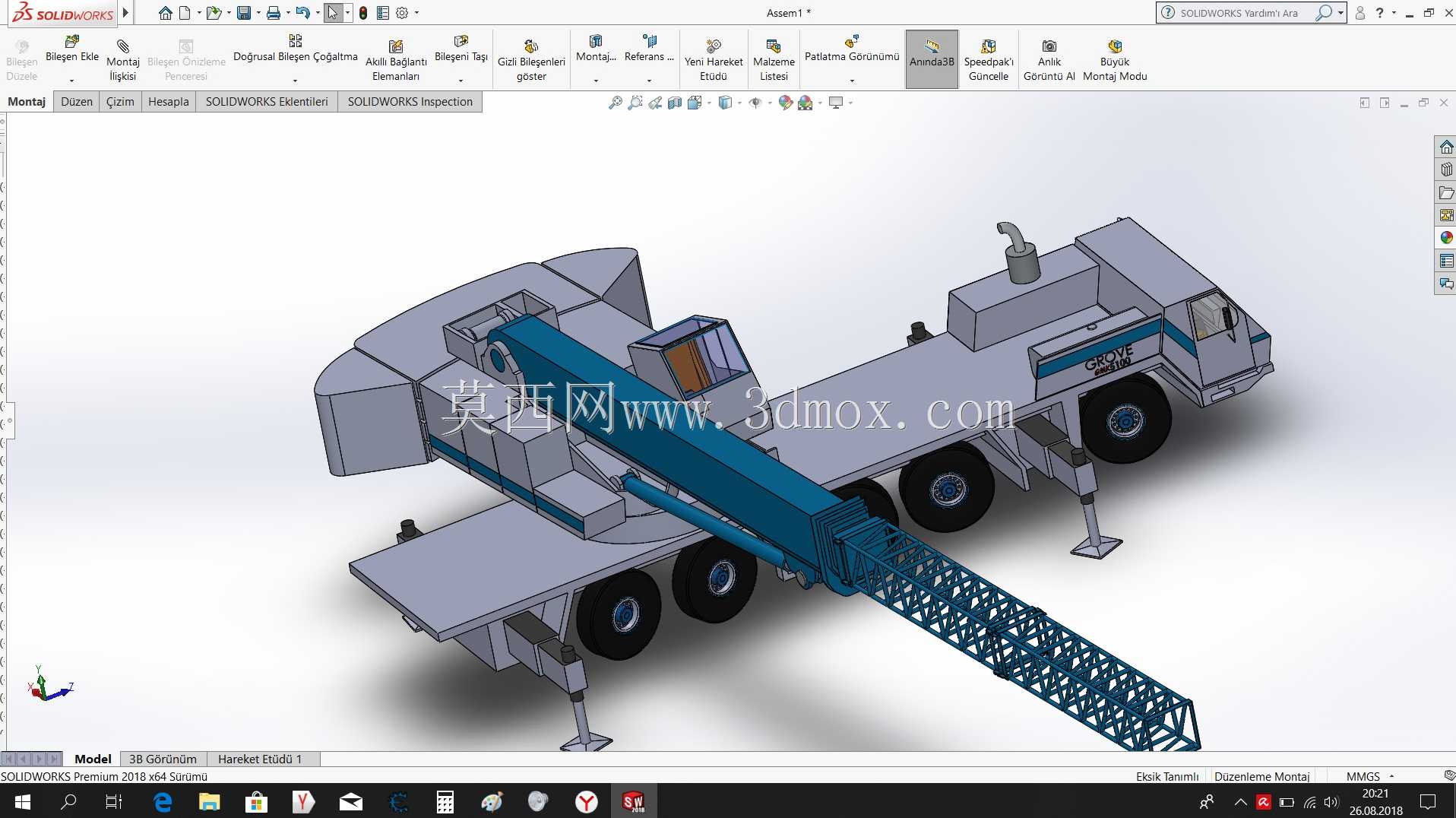

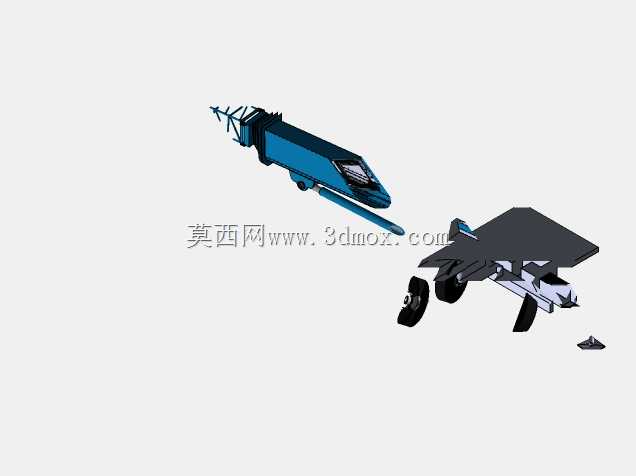

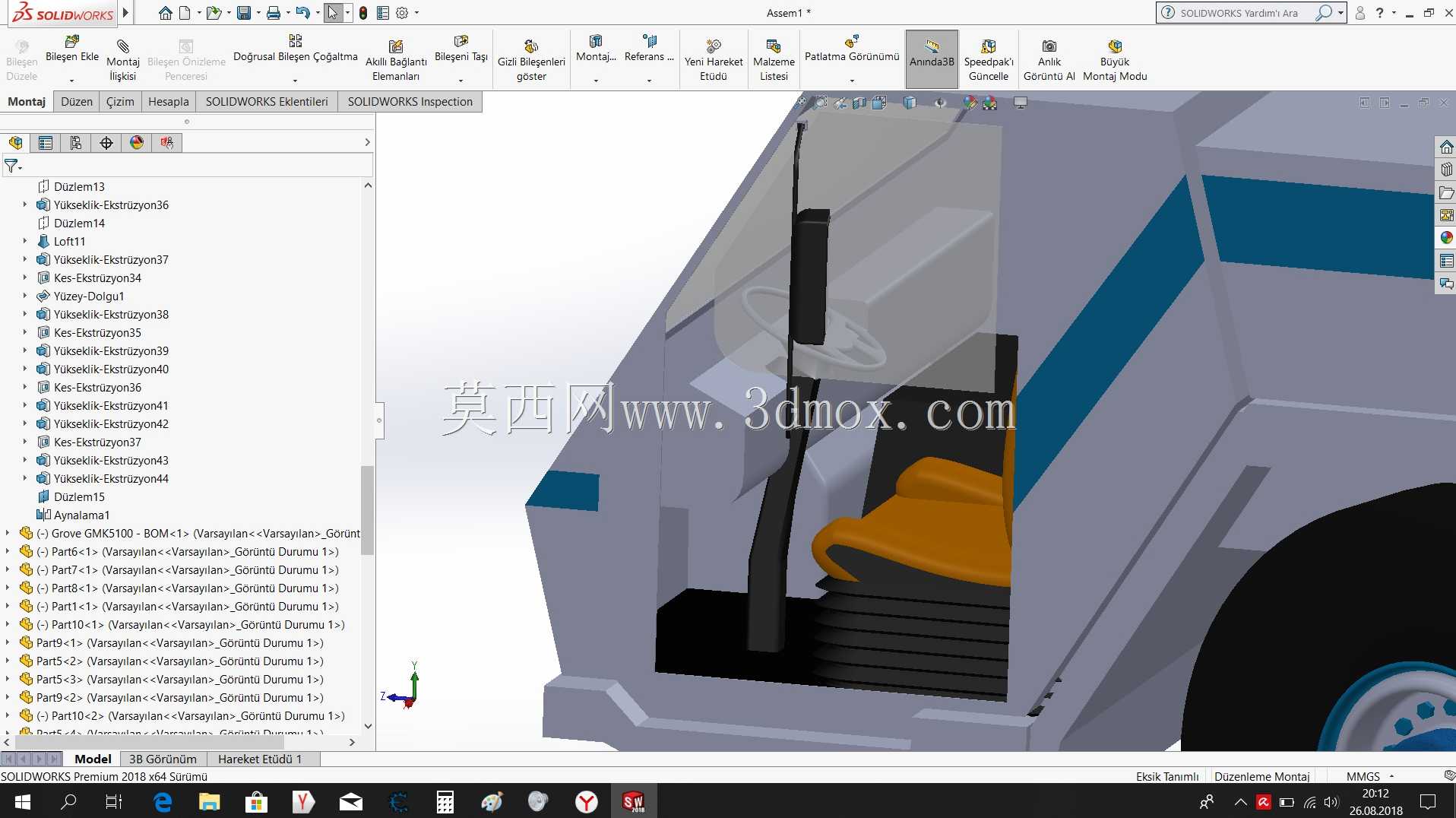

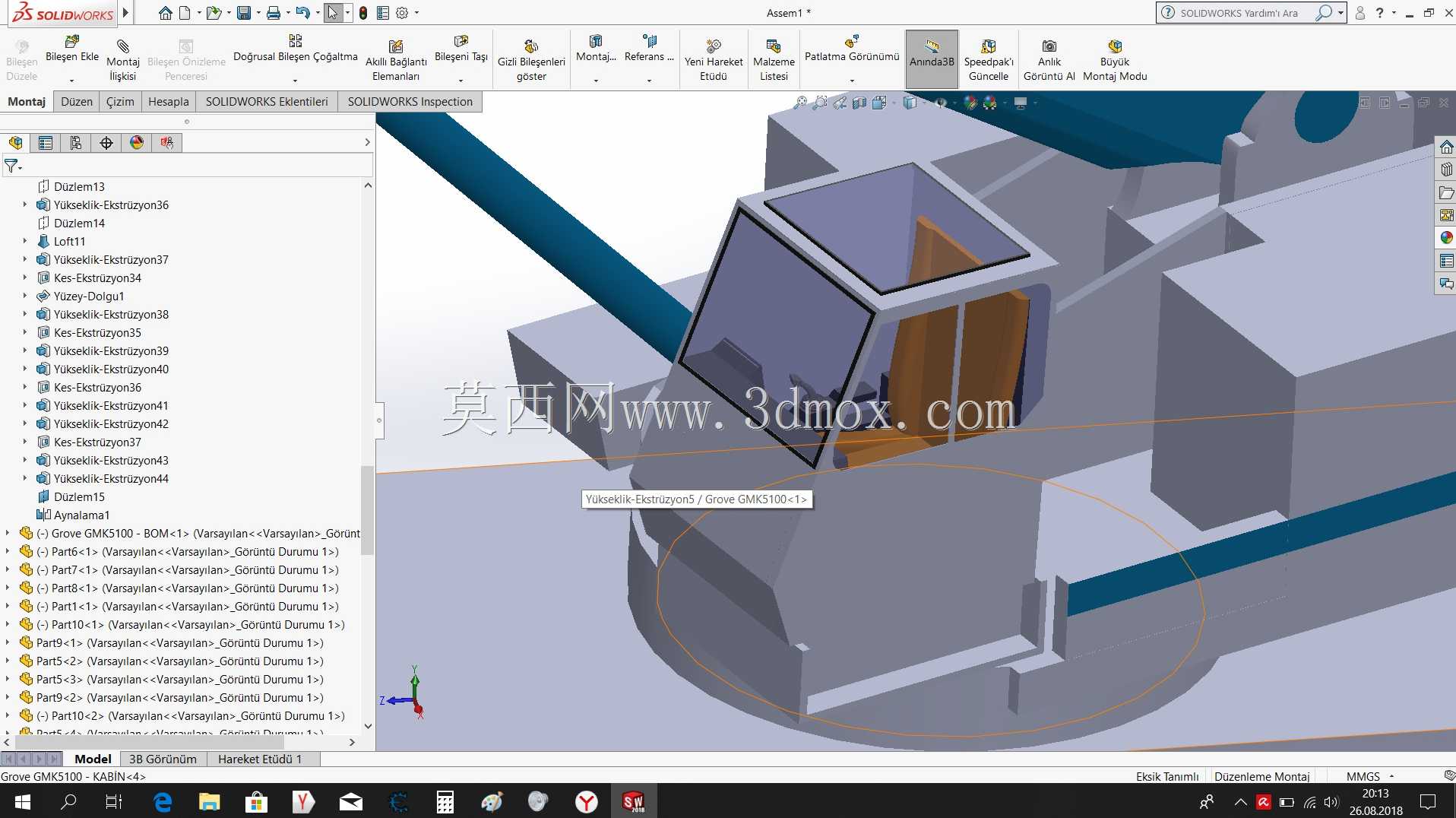

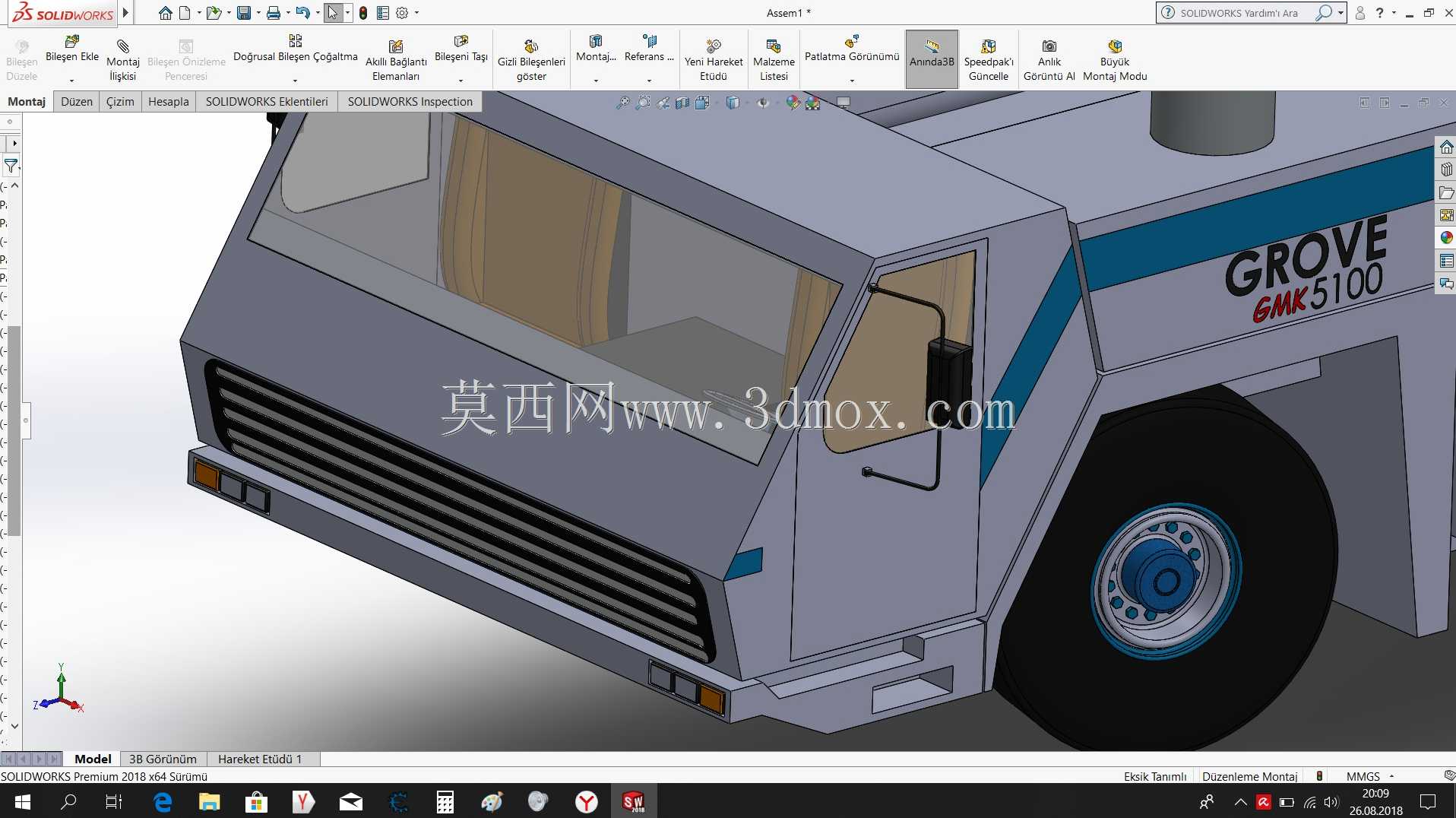

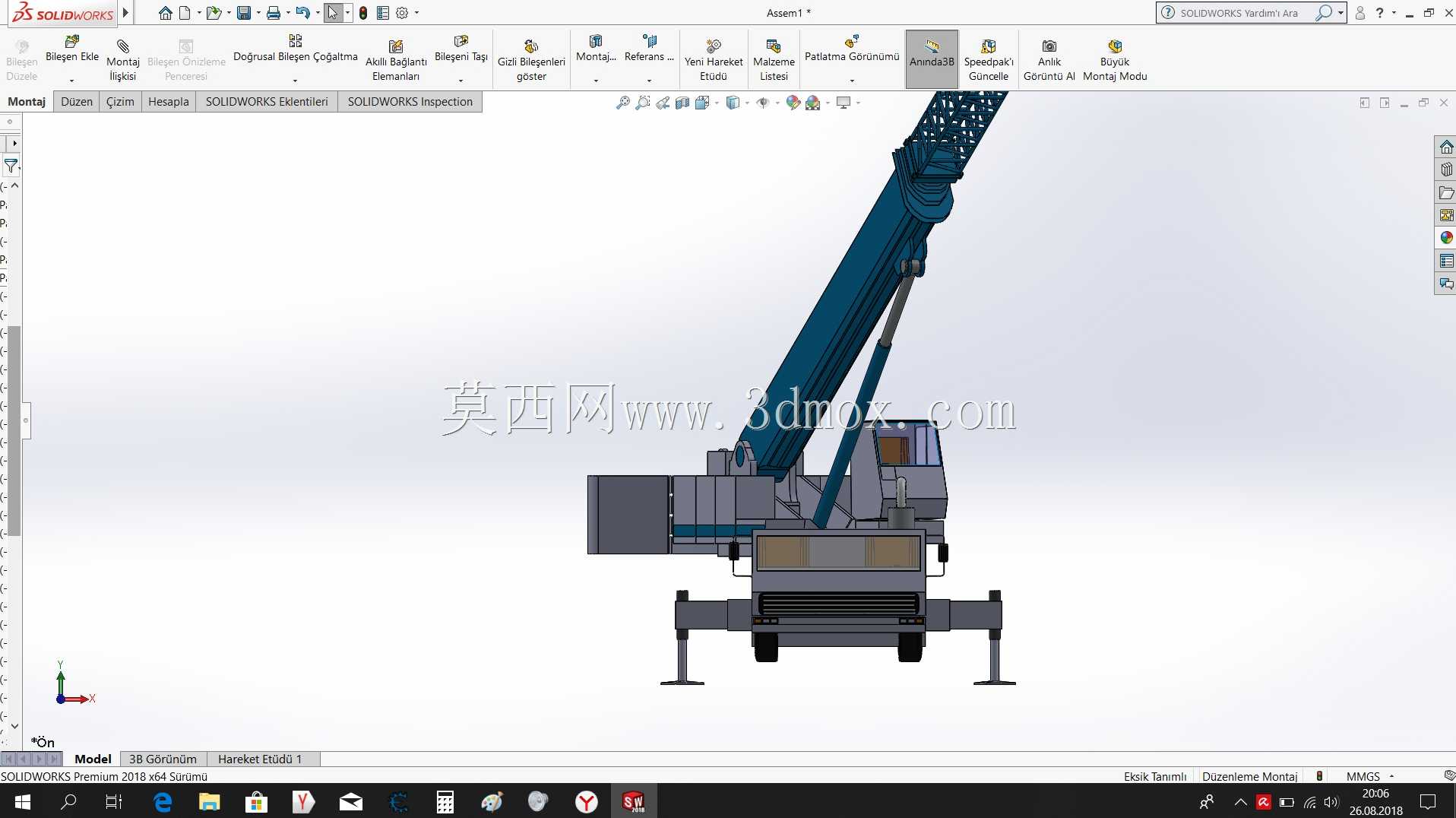

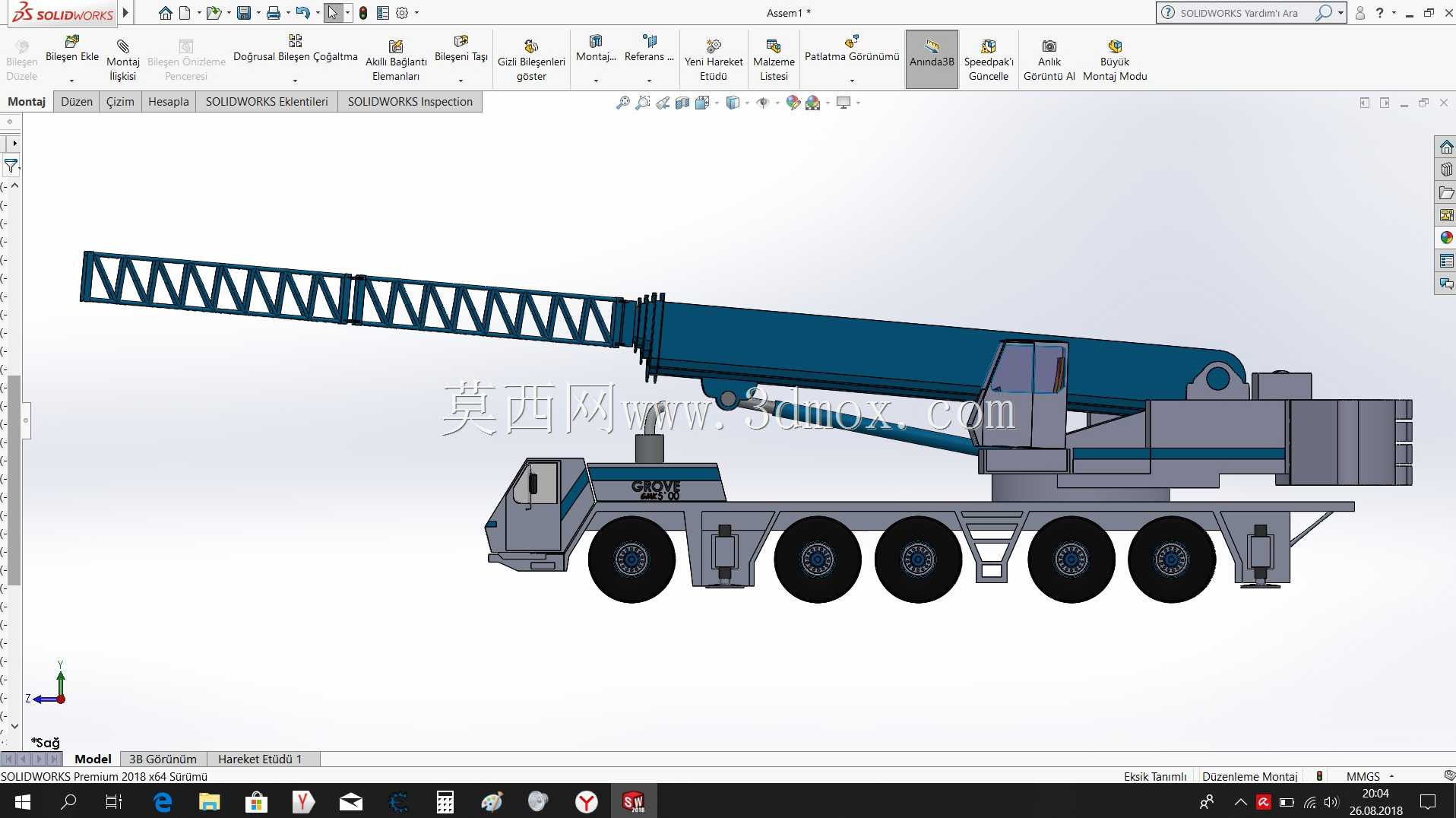

多轴越野汽车吊格罗夫GMK5100结构设计

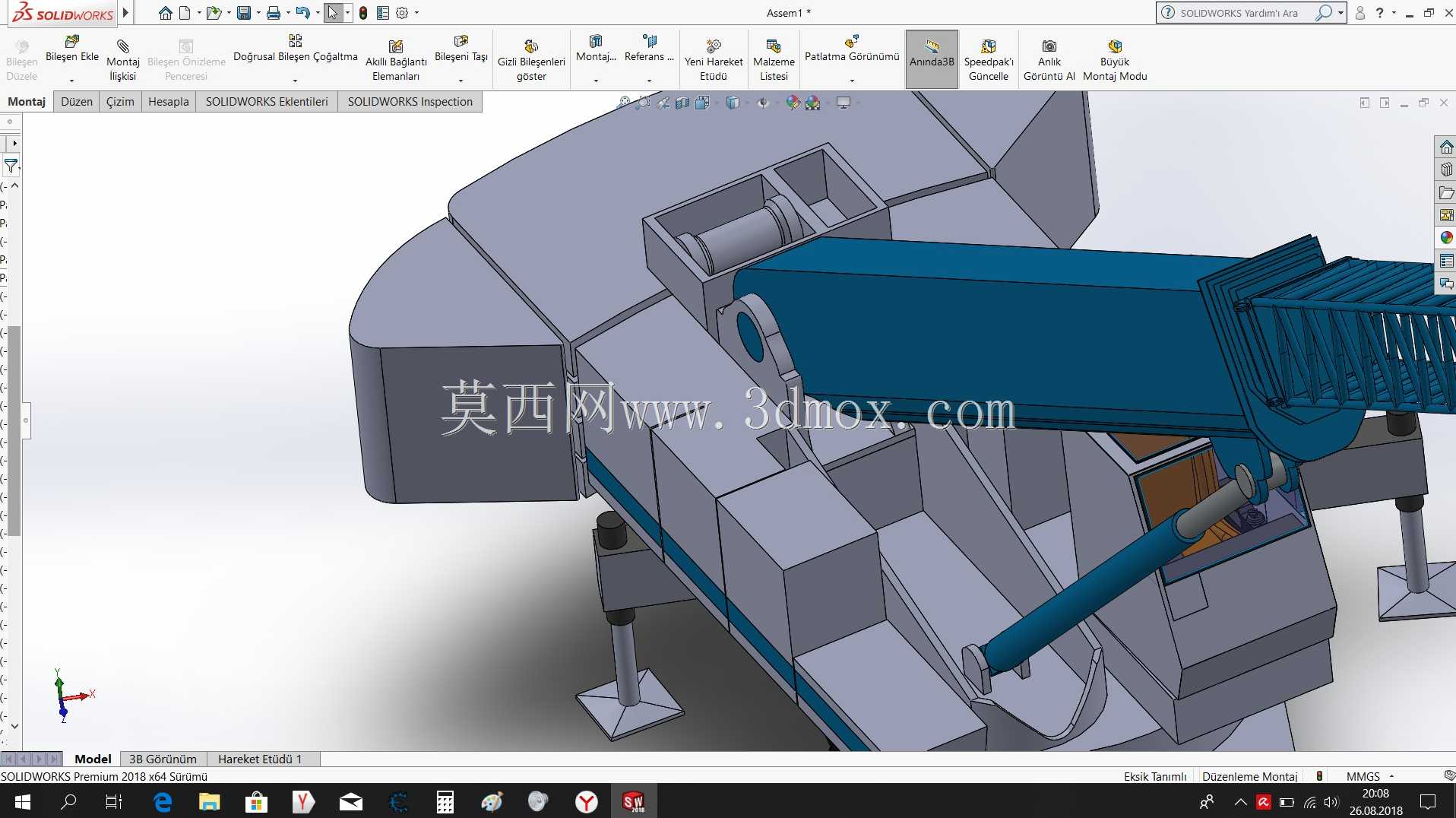

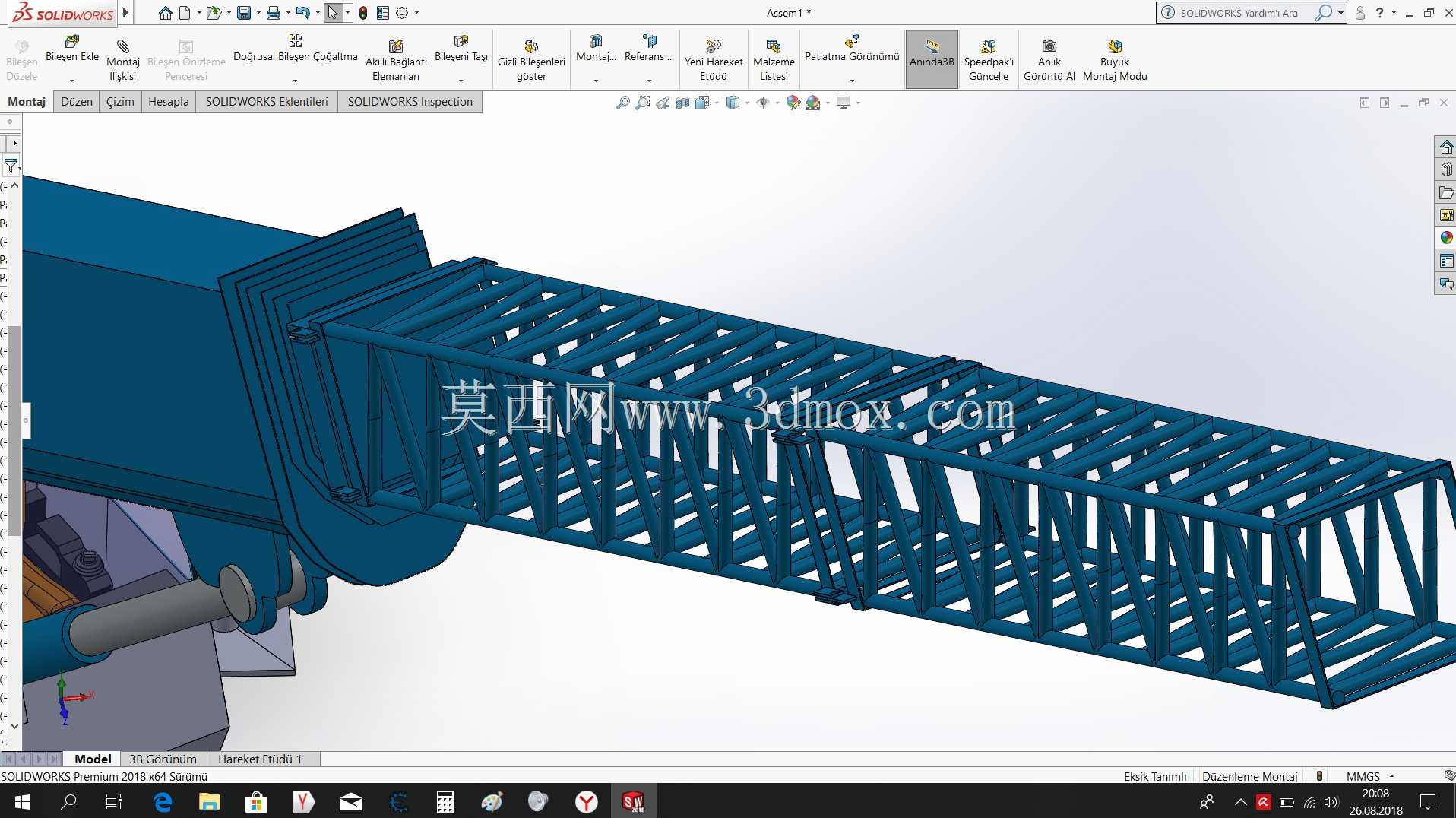

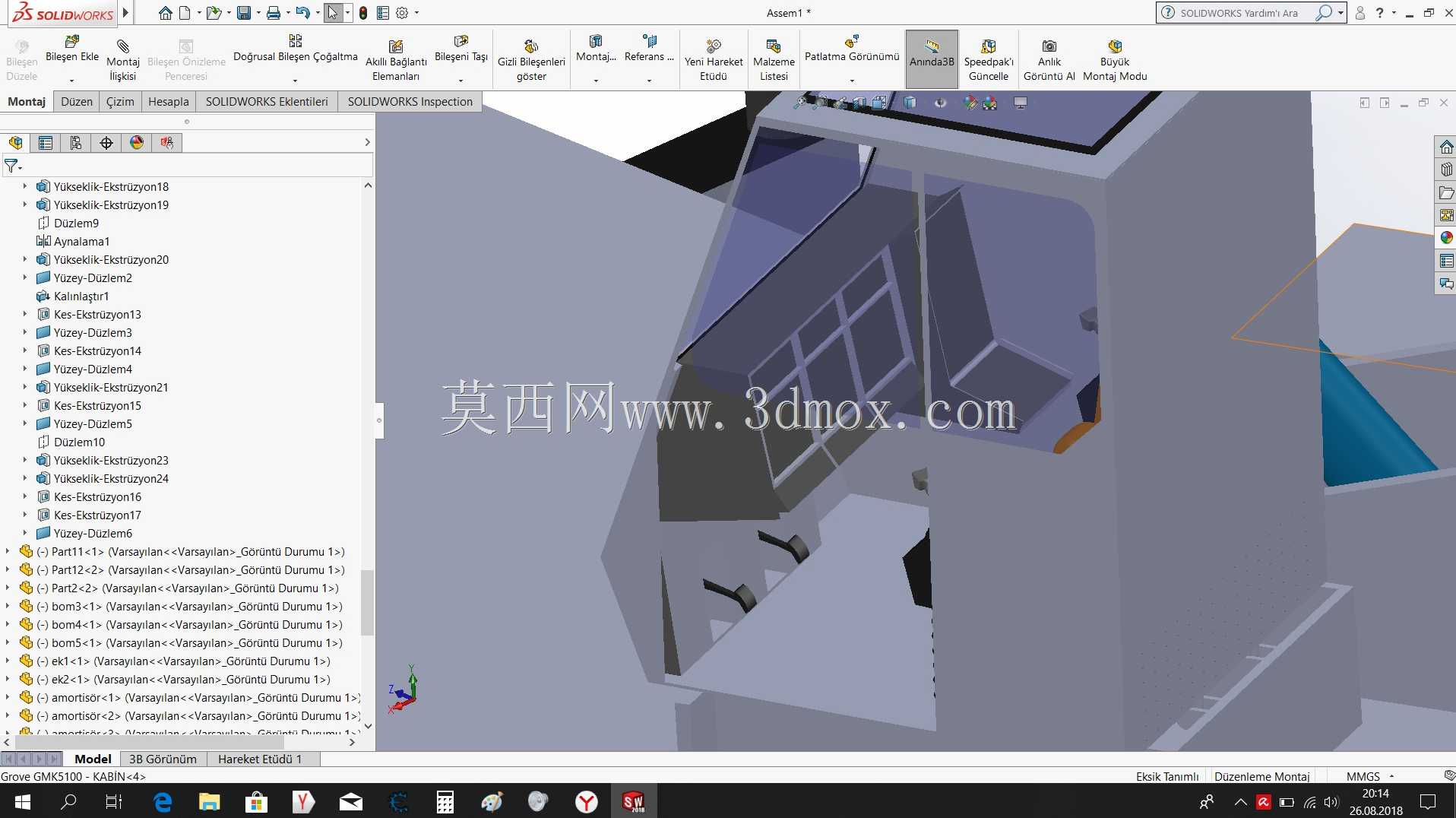

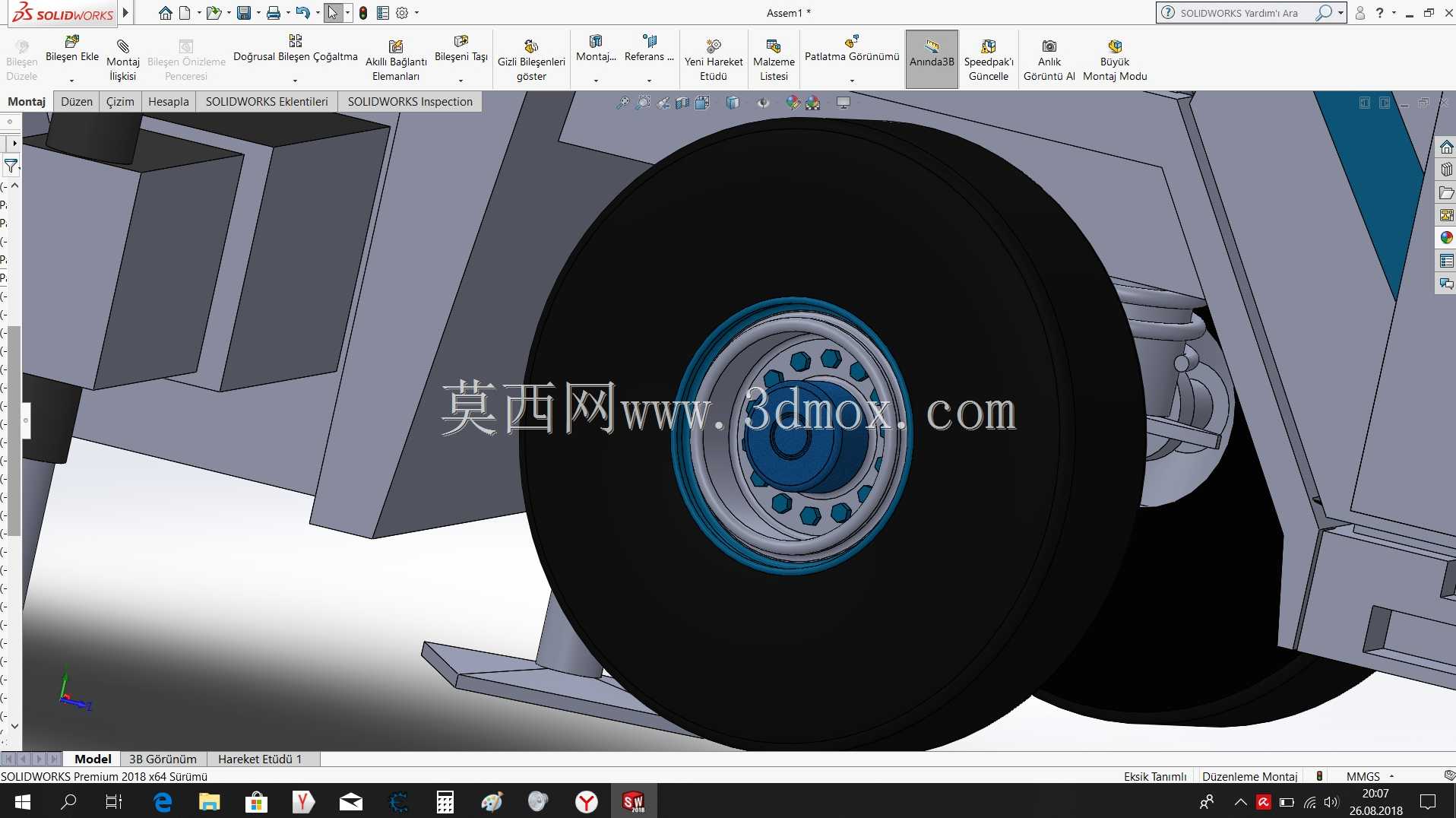

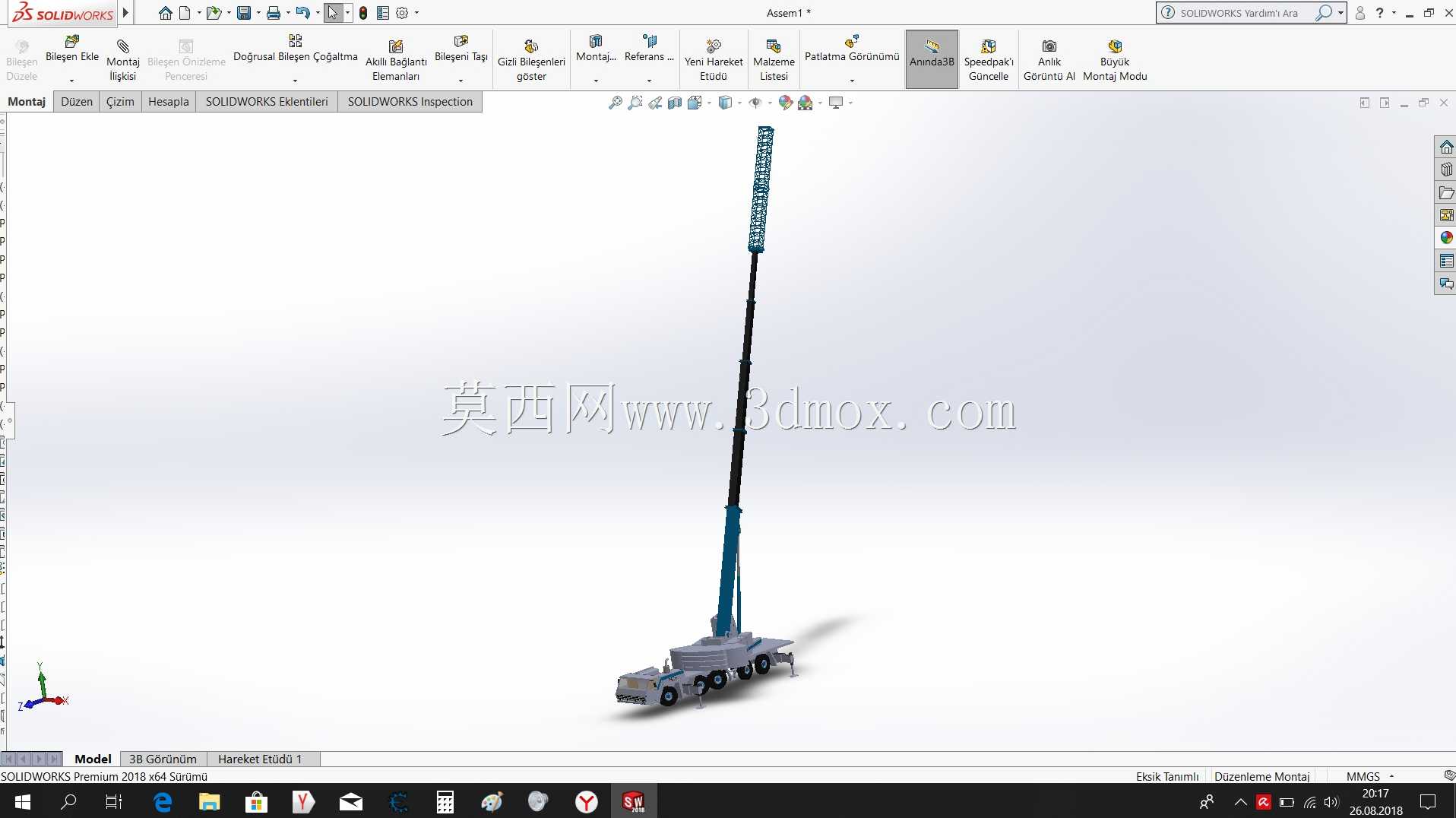

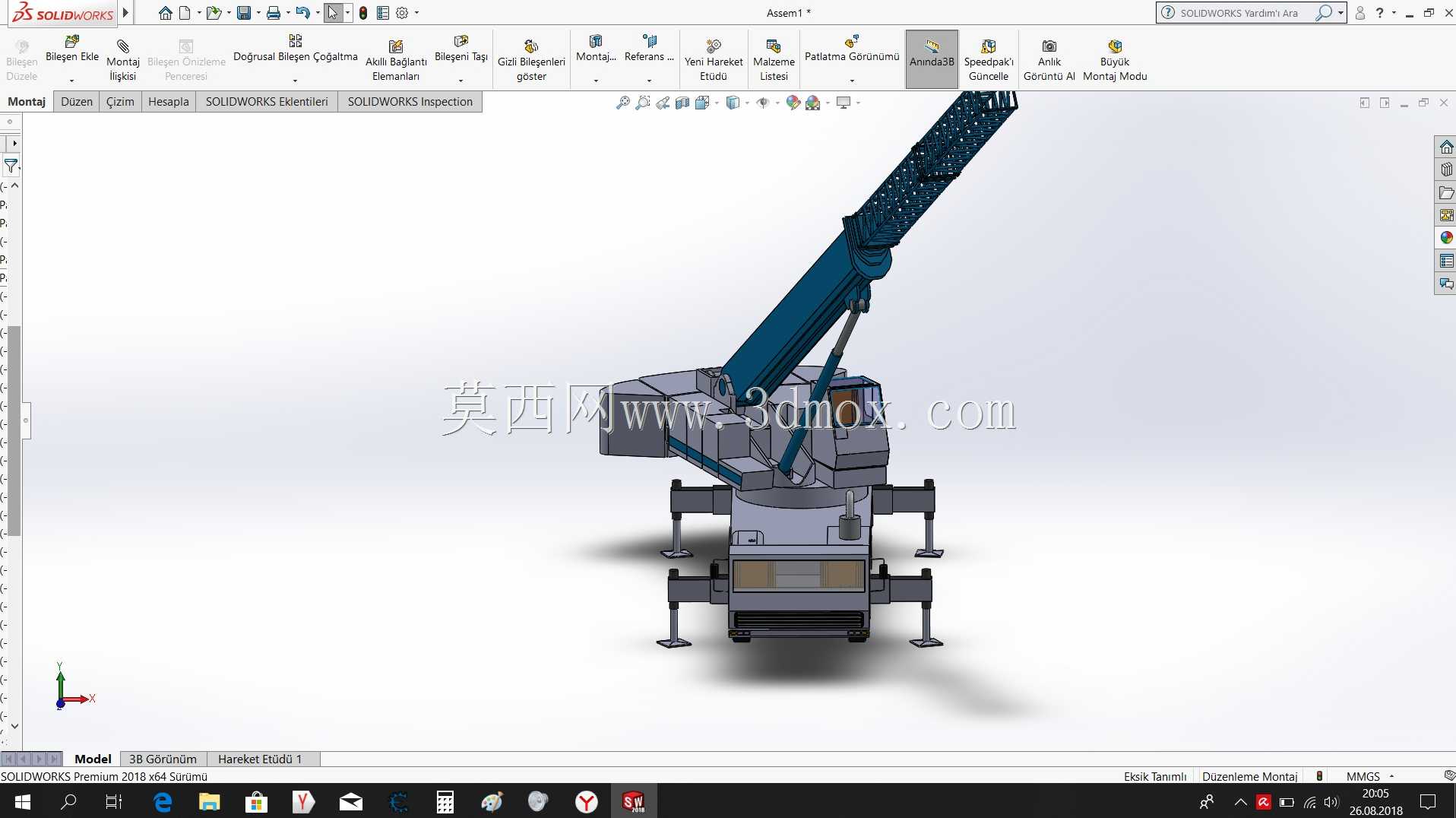

这款全地面汽车起重机主要面向大型基建施工、重型设备吊装、应急抢险救援、风电安装辅助、港口货场装卸等多类作业场景，能够在复杂非铺装路面完成转场，无需额外辅助运输车辆即可快速抵达作业点位，适配跨区域长距离转场的作业需求，解决了传统履带吊转场效率低、依赖板车运输的痛点。设备实际作业过程中，可完成数十吨级重物的垂直起吊、水平变幅、回转就位作业，覆盖城市建筑施工中钢结构吊装、市政工程中大型管材下管、工业厂区内重型设备移位安装、电力作业中变压器吊装就位等多类实际工况，在狭窄作业场地也可通过支腿展开获得稳定的作业支撑，无需额外搭建作业平台。从功能特性来看，该设备采用多轴重载越野底盘，兼顾公路行驶的高速平顺性与非铺装路面的通过性，多组车桥具备转向与承载能力，可实现小半径转弯，适配城市狭窄道路的通行需求；伸缩式主吊臂采用桁架与箱型混合结构设计，可根据作业半径与起吊高度需求逐节伸出，在保证吊臂结构强度的同时控制整体自重，避免吊臂挠度过大影响吊装精度；H型液压支腿可独立调节伸出长度与支撑高度，在不平整地面也能将整机调整至水平状态，支腿底部配备大尺寸支撑盘，分散对地压强，避免软基场地作业时出现沉陷风险；上车回转机构可实现360度全回转作业，配合变幅油缸调整吊臂仰角，覆盖更大的作业范围。设计过程中，首先围绕整机稳定性做核心考量，通过合理分配底盘上车的重量配比，将回转中心布置在整机重心的最优位置，保证不同幅度、不同吊重工况下整机的抗倾覆系数满足安全要求；其次针对吊臂的受力特性做结构优化，在吊臂受力集中的滑块接触区域、臂节连接位置做局部加强，同时通过拓扑优化去除非受力区域的冗余材料，降低吊臂自重以提升有效起重量；底盘部分则兼顾行驶性能与上车安装需求，将发动机、变速箱、液压油箱、燃油箱等部件合理布置在底盘车架两侧，平衡轴荷分布，同时预留出回转支承的安装接口，保证上下车连接的结构刚度；支腿结构设计时充分考虑伸出后的受力传递路径，将支腿反力直接传递至底盘主梁，避免局部应力集中导致结构变形。外形尺寸方面，整机行驶状态下长度满足公路通行的外廓尺寸要求，宽度控制在常规车道可通行范围，转场时吊臂收回放置在底盘支架上，整体高度符合道路限高要求；支腿完全展开后横向跨距可覆盖更大的稳定支撑范围，作业时需预留足够的支腿伸展空间，避免与周边障碍物发生干涉，吊臂全伸状态下的最大起升高度可覆盖多层建筑的吊装需求，最小作业半径下可完成近距离重型设备的吊装就位，安装边界上需保证作业场地地面承载力满足支腿对地压强要求，回转范围内无高压线缆、建构筑物等障碍物，确保作业安全。
