林业作业用折臂式随车起重液压臂结构

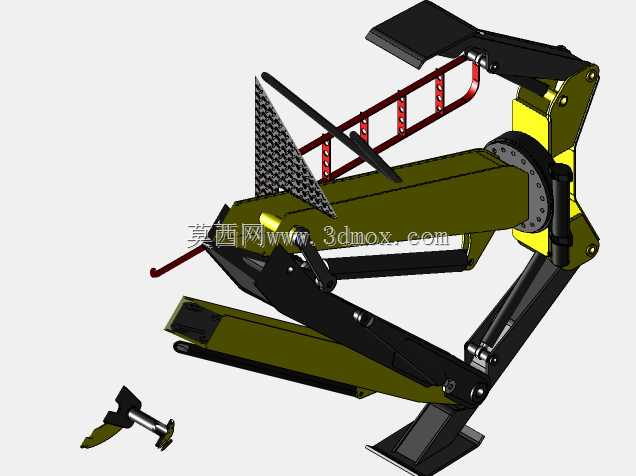

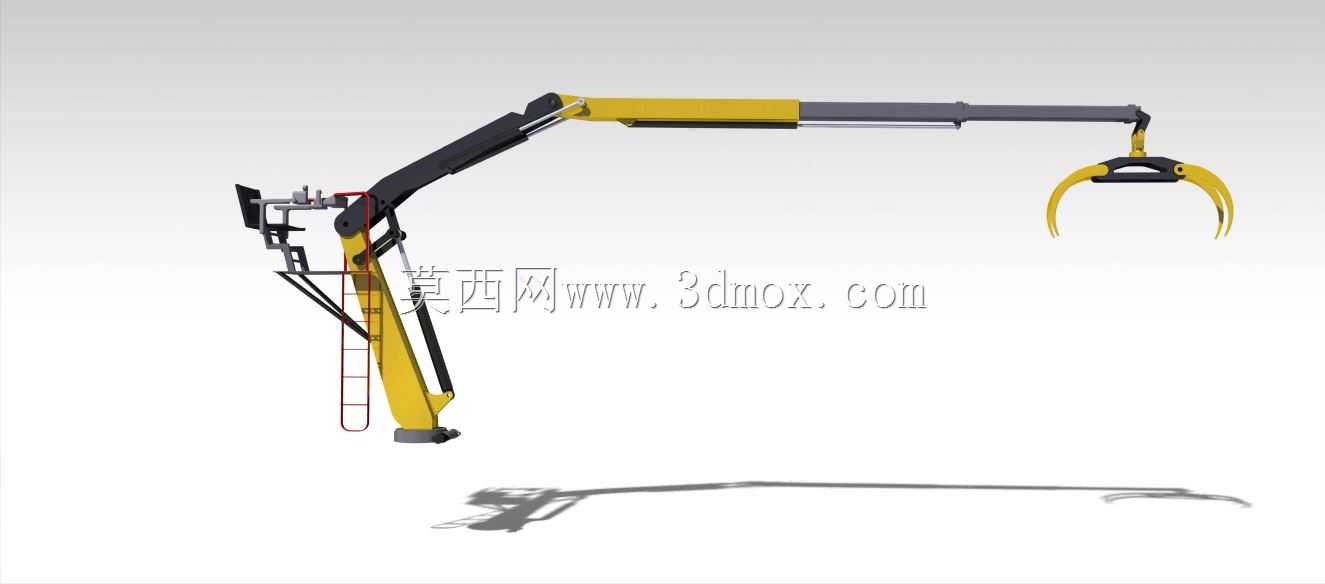

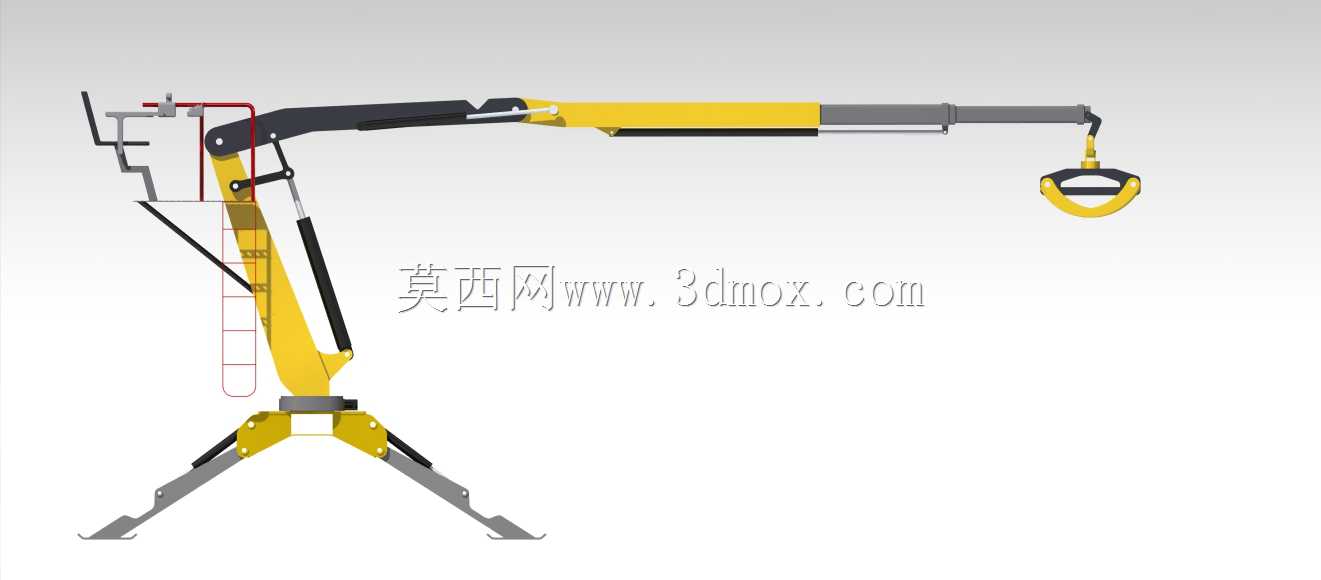

该液压臂是配套林区全林拖车使用的专用起重作业部件，主要面向山地林区木材采伐、转运的作业场景，解决林区复杂地形下短距离木材装卸、归堆、转运的吊装需求，适配非硬化铺装的崎岖林地作业环境，可在狭窄林间通道完成常规起重设备无法覆盖的吊装作业。设备核心用途为单根或成捆小径木材的抓取、起吊与位置转移，可配合拖车完成伐区到林间集材点的短距离物料装卸，无需额外搭配大型起重设备，降低林区作业的设备投入成本与进场难度。产品功能特性上，采用多节折臂加伸缩臂的组合结构，臂架可实现多自由度俯仰、折叠与伸缩动作，作业覆盖范围灵活可调，最小收拢状态下可完全贴合拖车车身收纳，不影响拖车在林间狭窄道路的通行能力；底部配备三支点式可展开稳定支架，作业时支架向外撑开形成大跨度支撑面，抵消起吊重物时的倾覆力矩，适配林区松软、不平整的地面条件，提升重载起吊时的整机稳定性；臂端配套专用木材抓具，可实现对圆木的自动抱紧抓取，无需人工辅助捆扎，降低林区作业的人员安全风险。设计思路围绕林区作业的特殊需求展开，整体结构优先考虑轻量化与结构强度的平衡，臂架主体采用箱型焊接结构，在保证额定起吊载荷下结构刚度的同时，尽可能降低臂架自身重量，减少对拖车承载能力的占用；液压管路沿臂架内侧隐蔽布置，避免林间作业时树枝剐蹭造成管路损坏，关键铰接点采用密封式铰接结构，适配林区多粉尘、高湿度的作业环境，降低日常维护频次；操作端设置在臂架侧方的安全操作位，操作人员可同时观察起吊物料状态与周围作业环境，提升作业操作的安全性。外形尺寸与安装边界方面，臂架收拢状态下整体高度不超过拖车驾驶室顶部高度，宽度与拖车车身宽度保持一致，完全满足林区道路的通行限界要求；稳定支架展开后最大支撑跨度可达到收拢状态宽度的2.3倍，支撑脚可根据地面平整度单独调整伸缩长度，适应最大15度的倾斜地面安装条件；臂架底座采用标准化连接法兰，可直接匹配多数常规林业拖车的底盘安装位，无需对拖车底盘进行大规模改装即可完成装配，安装时仅需固定底座连接螺栓并对接液压系统油路即可投入使用，适配性较强。
