林业作业用可伸缩原木运输拖车结构

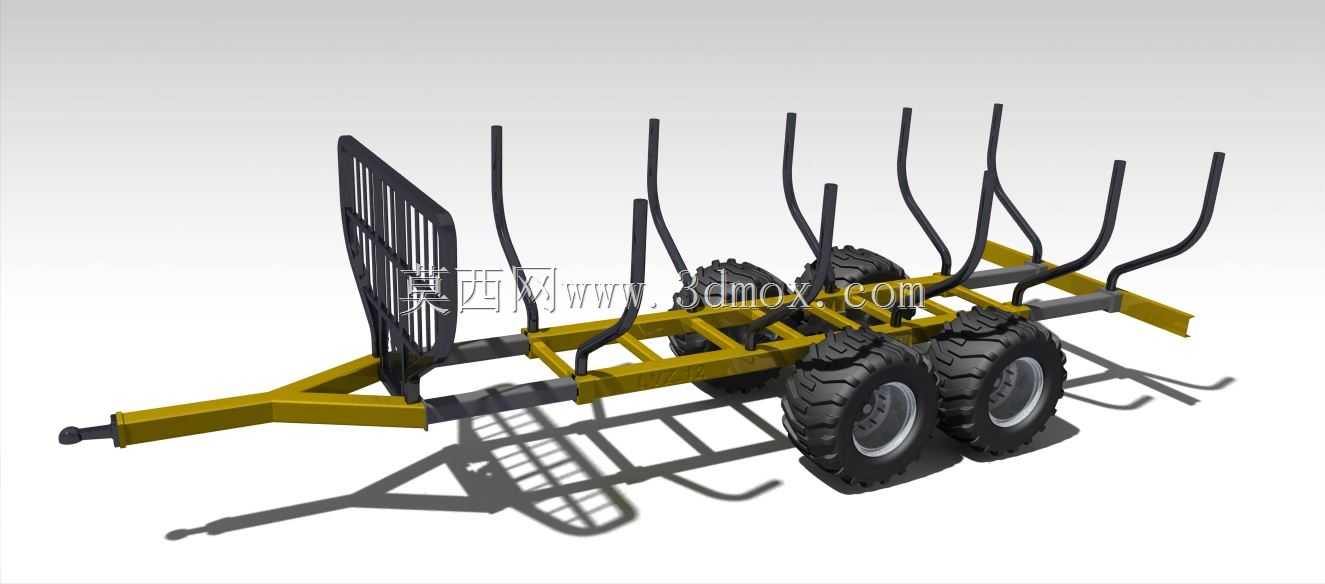

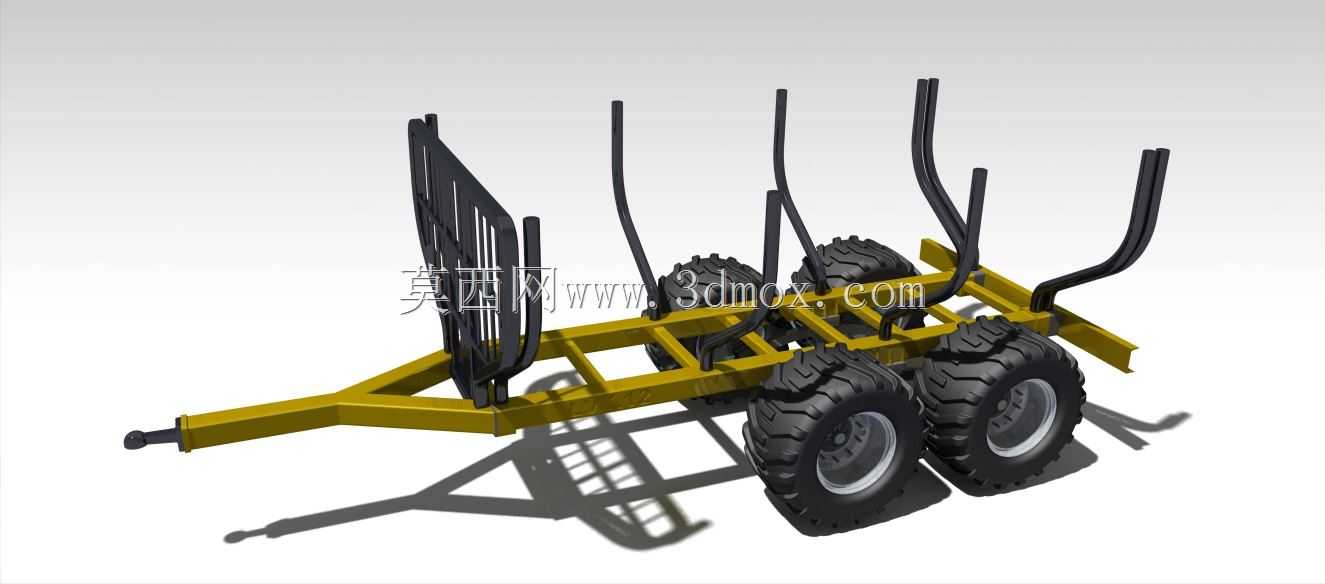

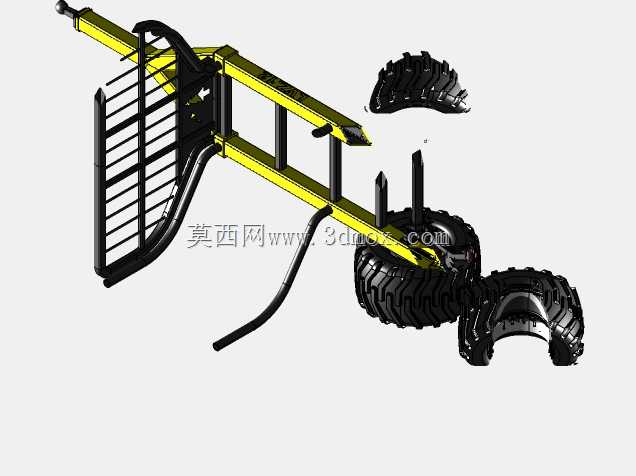

这款林业运输拖车主要面向山地林区的原木集运作业场景，适配林区非铺装崎岖路面的通行需求，主要用于将伐区采集的原木从采伐点短途转运至林间集材点，再衔接干线运输车辆完成木材外运，解决林区窄路、软基路面下大型运输车辆无法深入伐区的作业痛点，是山地林业采运环节中衔接采伐端与干线运输端的核心配套作业装备。设备采用牵引式无动力结构设计，整体以高强度矩形钢管焊接形成主承载框架，前端设置标准牵引连接结构，可适配多数林业拖拉机、集材机的牵引接口，无需额外改装即可完成挂接作业，牵引端下方设置可折叠支撑支腿，脱挂状态下可稳定支撑整车，避免车架倾斜歪倒。车架搭载多组大花纹深齿越野轮胎，采用双排轮并列布置形式，大幅降低轮胎接地比压，在林区泥泞、松软腐殖土路面行驶时不易陷车，同时大尺寸轮胎可缓冲林间碎石、树桩带来的路面冲击，提升复杂路况下的通行稳定性。车架上方设置多组弯管式原木挡架，沿车架纵向对称排布，挡架采用大弧度弯曲结构，可对堆叠的原木形成侧向约束，避免运输过程中原木滚落，同时挡架顶端做圆弧过渡处理，避免装卸过程中刮损木材表皮，也减少对作业人员的磕碰风险。核心设计亮点为可伸缩式装载架结构，伸缩段采用嵌套式矩形管滑轨结构，配合定位销实现多档位长度锁定，装载架伸展后可适配更长尺寸的原木装载需求，收缩状态下可缩短整车长度，提升林间窄路转弯时的通过性，减少转弯半径过大带来的通行阻碍。设计过程中充分考虑林区作业的实际工况，整体车架做了加强焊接处理，关键承载节点设置三角加强筋，可承受重载木材运输过程中的扭曲、冲击载荷，所有外露金属构件均做防锈耐磨处理，适配林区高湿度、多腐殖质的作业环境，延长设备户外使用寿命。安装边界方面，收缩状态下车架长度适配林间3米宽作业道的转弯需求，伸展后最大装载长度可满足6米规格原木的稳定承载，车架宽度匹配林区常见作业道的通行宽度，牵引销高度适配主流林业牵引设备的标准牵引座高度，挂接后车架处于水平状态，保证行驶过程中载荷均匀分布在各车轴上，避免单轮过载导致的轮胎损坏或车架变形。
