汽车外装侧视翼镜结构设计方案

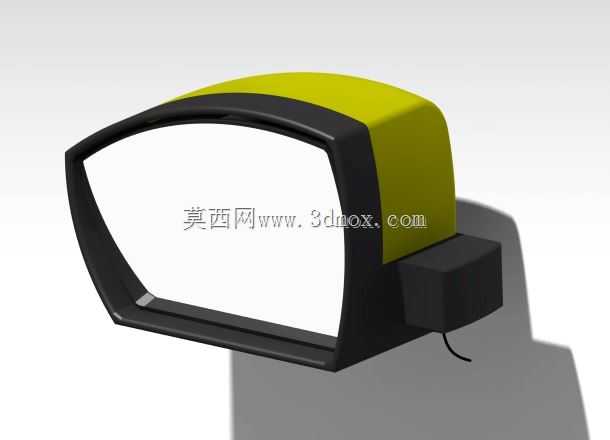

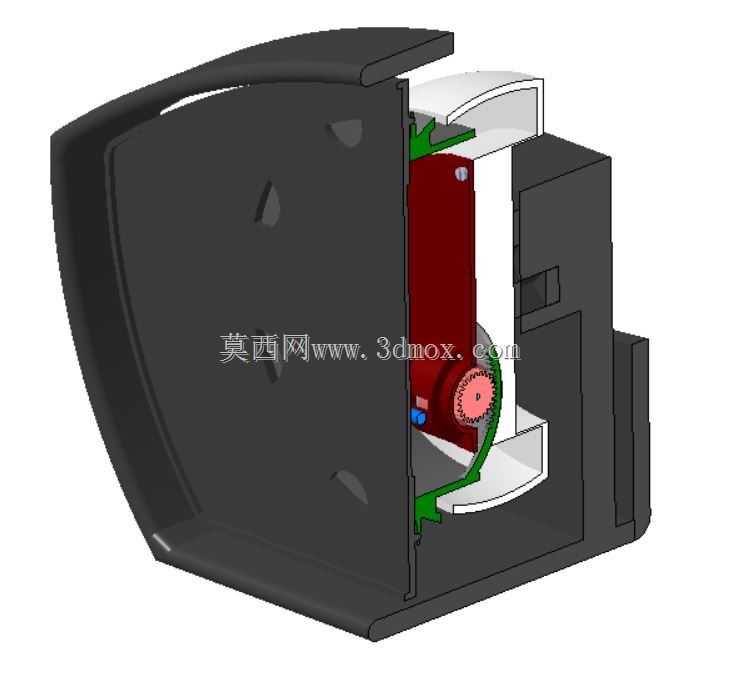

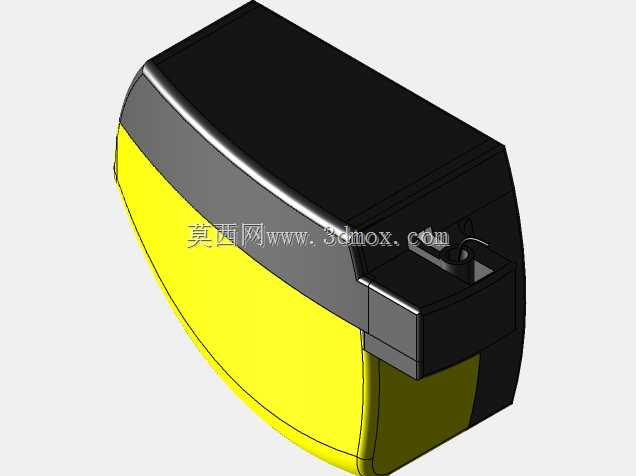

汽车外后视镜作为驾驶员获取车辆侧后方路况信息的核心视觉部件，其安装位置位于车辆前门外侧与A柱衔接的区域，需要兼顾驾驶位观察视野、整车风阻表现、行人碰撞保护等多重工程要求，在整车外饰件的设计流程中属于需要反复校核匹配度的关键部件。这套翼镜的结构设计围绕日常驾驶的实际使用场景展开，首先在镜面调节机构上，采用内置角度控制器的传动方案，可实现镜面上下、左右两个维度的角度偏转，适配不同身高、不同坐姿驾驶员的视线高度需求，调节过程中镜面保持平稳无卡滞，调节到位后可实现位置自锁，不会因车辆行驶过程中的振动出现镜面偏移的情况。镜壳部分采用上黄下黑的分色造型设计，上半部分的曲面走向顺着车辆行驶方向的气流流线做了弧度优化，可有效降低高速行驶时的风噪产生，同时镜壳边缘做了圆角过渡处理，满足车辆低速碰撞时的行人保护要求，避免尖锐棱角对外部人员造成额外伤害。镜壳与车身连接的基座部分，设计了对应的安装定位卡扣与螺栓固定点位，安装边界与车门钣金的预留安装位完全匹配，基座内部预留了镜片加热线束、电动调节电机线束的走线通道，可兼容电动调节、电加热除雾等拓展功能的装配需求，线束出口处设计有橡胶密封护套，可避免雨天行车时雨水渗入镜壳内部造成电路故障。镜面部分采用曲面曲率符合机动车后视镜视野标准的光学镜片，可视角度覆盖车辆侧后方三条车道的范围，可有效减少驾驶员的视野盲区，镜片与镜壳之间的配合间隙控制在均匀的1.5mm范围内，既保证外观的装配精度，也预留了镜片调节时的活动余量，不会出现运动干涉。在实际装车应用中，这类翼镜可适配多数家用轿车与城市SUV车型，安装时只需将基座对准车门上的预装位，卡入定位卡扣后拧入固定螺栓即可完成装配，后期维护时可单独拆卸镜片或镜壳，无需拆解整个基座，降低售后维修的配件更换成本。设计过程中还考虑了不同使用环境的适配性，镜壳选用耐候性工程塑料材质，可承受-40℃到85℃的环境温度变化，长期暴露在紫外线照射下不会出现明显的褪色、脆化问题，镜片背面的加热膜可在冬季雨天快速去除镜面积雾与结霜，保证恶劣天气下的视线清晰。整套结构的运动部件均做了耐磨处理，角度调节机构的传动齿轮采用自润滑材质，长期使用不会出现磨损松旷的问题，镜壳与基座的连接位置设计有减震橡胶垫，可过滤车辆行驶过程中传递到镜体的振动，避免镜面出现抖动影响驾驶员观察。
