Reynolds铲运机四履带挂接连接装置

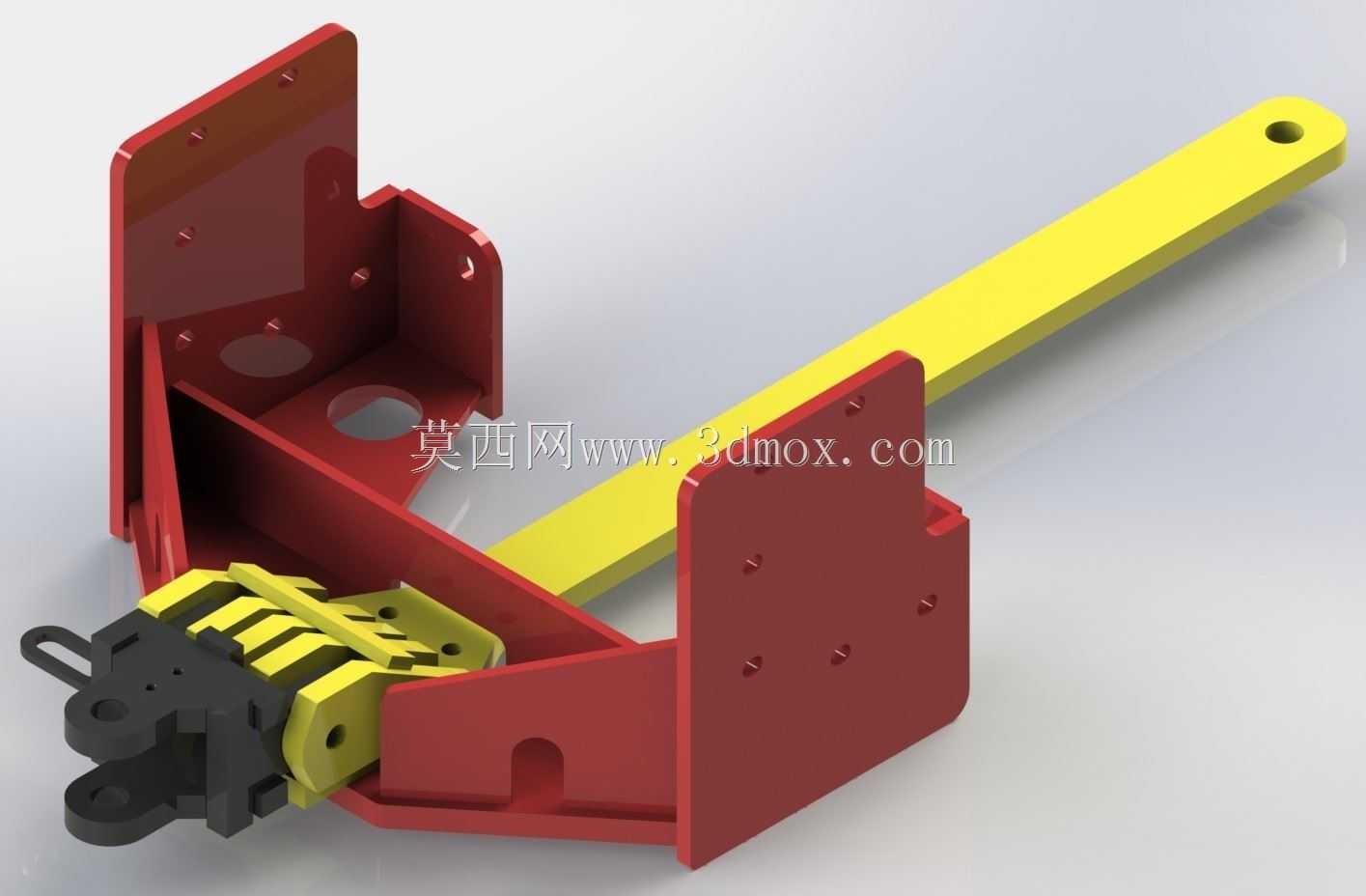

这款挂接装置主要面向Reynolds系列陆地铲运机的配套作业场景，适配铲运机与四履带行走机构的快速挂接需求，在土方转运、农田整理、矿区短距离驳运等作业场景中，能够实现铲运机主机与履带行走单元的可靠连接，替代传统刚性焊接连接结构，大幅降低不同作业单元切换的拆装耗时。在实际作业过程中，操作人员仅需拆除装置上的黑色挂接附件，即可快速完成挂接对位，无需额外吊装校准工序，有效提升野外作业的设备转场与模块切换效率。从功能特性来看，该装置采用双侧立式支撑座搭配长牵引臂的结构形式，红色主体支撑构件采用弯折成型的箱型受力结构，支撑座上预留多组规则排列的安装孔位，可适配不同规格履带架的安装固定需求，孔位公差按照通用机械装配标准设计，能够保证安装后无旷量，避免重载作业时连接位置出现冲击异响。中间的黑色锁止构件采用多齿啮合结构，配合黄色的受力压块实现挂接后的自动锁止，作业过程中可承受大吨位牵引载荷，同时具备一定的缓冲余量，能够抵消铲运机在颠簸路面行驶时产生的纵向冲击，避免刚性连接导致的构件疲劳开裂。长条形黄色牵引臂采用等截面扁平结构，末端预留铰接孔，可与铲运机尾部的牵引座实现铰接连接，允许作业过程中存在一定角度的摆动，适配非平整路面的行驶姿态变化。从设计思路层面，该装置充分考虑野外作业的维护便利性，所有受力构件均采用易加工的板材弯折成型，无复杂异形曲面结构，常规机加工车间即可完成备件生产，锁止机构采用模块化设计，出现磨损后可单独更换锁止块，无需整体更换装置主体，大幅降低设备全生命周期的维护成本。在安装边界方面，双侧支撑座的间距适配主流四履带行走机构的安装宽度，牵引臂长度经过匹配计算，保证挂接后铲运机的转向角度不受干涉，整体结构紧凑，安装后不会超出履带架的外侧轮廓，避免作业过程中装置与路侧障碍物发生刮碰，所有安装孔位的位置度误差控制在装配允许范围内，现场安装无需二次扩孔修正，即可完成快速装配。
