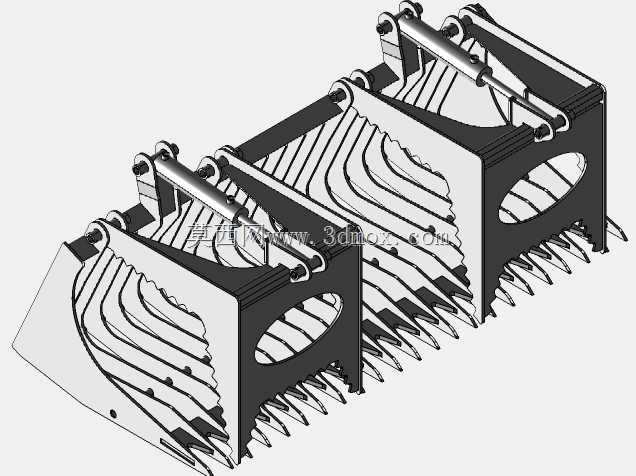

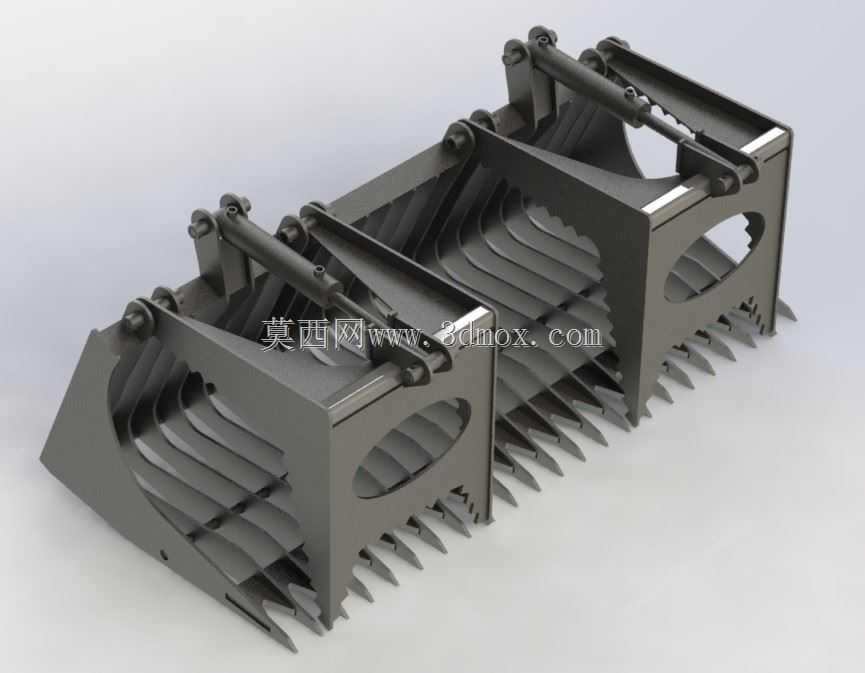

滑移装载机配套栅格液压抓斗结构

这款栅格结构液压抓斗是专为滑移转向装载机开发的前端作业属具，主要面向散料分拣、建筑垃圾清理、农牧场物料转运、废旧物资回收等作业场景，能够替代传统封闭铲斗完成带筛分需求的抓取作业，在市政清障、林场枝桠归集、拆迁现场废料分类、采石场碎石筛分抓取等工况中，可大幅降低人工分拣的劳动强度，提升作业效率。从实际作业用途来看，该抓斗既可以完成普通铲斗的推铲、装载动作，也能通过液压驱动的颚瓣开合实现物料的夹紧抓取，栅格式的斗体结构可以在抓取过程中自动漏除沙土、碎渣等细小物料，留存体积较大的石块、木料、建筑构件、作物秸秆等目标物料，避免无效装载增加作业负载，尤其适合需要对混杂散料进行初步筛分抓取的作业场景。在功能特性设计上，该抓斗采用双油缸对称驱动结构，两侧的液压油缸同步控制上颚瓣的开合动作，开合角度覆盖常规作业所需的抓取范围，夹紧力分布均匀，抓取不规则物料时也能保证足够的夹持力，避免物料在举升转运过程中滑落；斗齿采用等间距排布的尖齿结构，齿端做了强化处理，插入料堆时阻力更小，能够轻松楔入密实的料堆、石堆或者枝桠堆中，栅格条采用等间距排布，既保证了筛分漏料的效果，也通过加强筋结构保证了斗体的整体结构强度，在重载抓取作业中不会出现栅格变形、开焊的问题。从设计思路来看，这款抓斗完全匹配滑移装载机的快换接口标准，安装时无需对主机的液压管路、连接架做额外改装，可直接通过滑移机的标准快换装置完成挂载，液压管路接口也采用通用快插接头，对接主机的辅助液压输出油路即可驱动油缸动作，降低了属具换装的时间成本；斗体整体采用对称式双腔结构，左右两个抓斗单元通过中间连接架整合为一体，作业过程中受力均匀，不会出现偏载导致的连接架变形问题，斗体侧面预留了减重孔，在保证结构强度的前提下降低了属具自重，减少了主机的前端负载，提升了滑移机在举升作业时的稳定性。在安装边界与尺寸适配方面，该抓斗的连接架安装孔位、接口尺寸完全符合主流滑移装载机的属具安装规范，斗体宽度匹配滑移机的整机宽度，作业时不会出现两侧超出轮距导致的刮蹭问题，斗体收拢后的整体高度处于主机的举升行程范围内，不会出现举升到位后斗体碰撞主机动臂的问题，颚瓣完全打开时的开口尺寸满足常规大块物料的抓取需求，闭合后斗体的容积匹配滑移机的额定载重，避免超载作业对主机液压系统、动臂结构造成损伤，斗底的栅格间隙经过反复测算，既能够保证细小颗粒顺利漏出，也不会让目标抓取物料从间隙中掉落，兼顾了筛分效果与装载效率。
