拖拉机三点挂载式软管卷盘结构

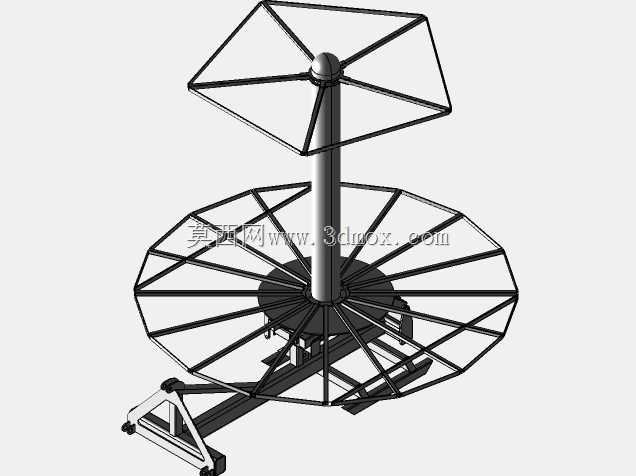

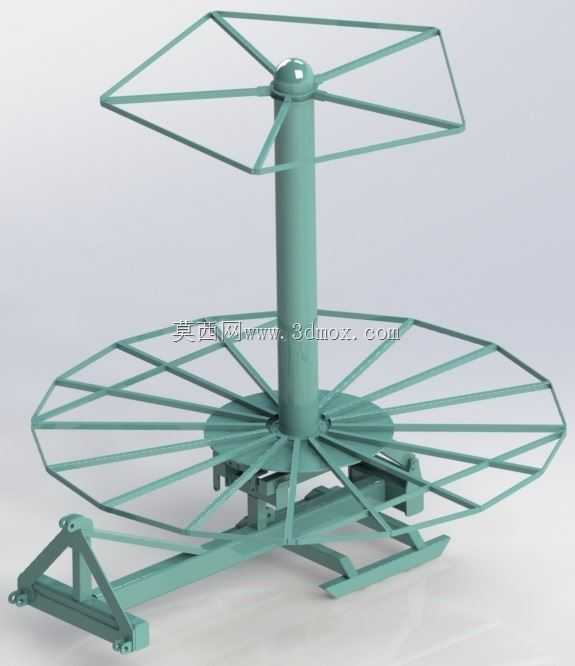

该卷盘结构主要适配农用拖拉机三点悬挂挂载场景，广泛应用于大田灌溉、田间输水作业、牧场管线收纳、工地临时供水软管收放等作业场景，解决长距离柔性软管人工收纳效率低、拖拽易磨损、排布杂乱的实际作业痛点，替代传统人工盘管的作业模式，大幅降低软管收纳与展放的人力投入。设备核心用途是实现大长度柔性软管的有序卷绕存储与顺畅展放，作业时可随拖拉机行进同步展放软管，转场或收纳时可通过配套传动结构带动上下双层卷盘同步转动，将软管整齐卷绕在盘架上，避免软管弯折打结、表面剐蹭破损，延长输水软管的实际使用寿命。产品采用上下双层辐条式盘架设计，上层盘架为六边形框架结构搭配六根径向支撑辐条，主要用于软管排布导向与上层限位，避免卷绕过程中软管从盘架上方脱出；下层盘架为大直径圆形辐条结构，多根径向辐条从中心立柱向外均匀排布，作为软管卷绕的主要承载面，辐条式镂空设计既有效降低整体结构自重，又能在卷绕过程中沥出软管表面附着的积水与泥污，减少收纳后的积污锈蚀问题。中心立柱作为整体结构的承载核心，上下分别连接两层盘架的中心回转部位，保证两层盘架回转同轴度，避免转动过程中出现卡滞、偏摆问题；底部采用三角形三点悬挂挂载支架，完全匹配拖拉机标准三点悬挂接口尺寸，支架设置有对应的挂载销孔与限位支撑结构，安装时可直接与拖拉机后悬挂机构对接，无需额外改装，挂载后整体重心位于拖拉机悬挂承载范围内，作业行进与转场过程中不会出现重心偏移、晃动脱落的问题。设计过程中充分考虑农用作业的复杂工况，整体框架采用型材焊接成型的结构思路，所有支撑部位均做斜向加强处理，底部支架与中心立柱的连接位置设置多组三角加强筋，可承受卷绕满管状态下的软管重量，同时耐受田间颠簸、软管拖拽带来的冲击载荷；卷盘的回转部位预留了传动接口，可根据需求适配拖拉机动力输出轴驱动或者手动摇转驱动两种模式，满足不同作业场景的使用需求。安装边界方面，挂载后整体横向宽度不超出拖拉机后轮外侧范围，避免田间行进时剐蹭田埂或作物，竖向高度不遮挡拖拉机驾驶员后方观察视野，下层盘架离地间隙满足田间崎岖路面通行要求，不会在行进过程中剐蹭地面凸起物；卷盘的容管长度适配常规农用输水软管的单卷长度，卷绕后软管排布整齐，不会出现局部堆叠导致的盘架受力不均问题。
