农业联合收割机配套收割台转运拖架

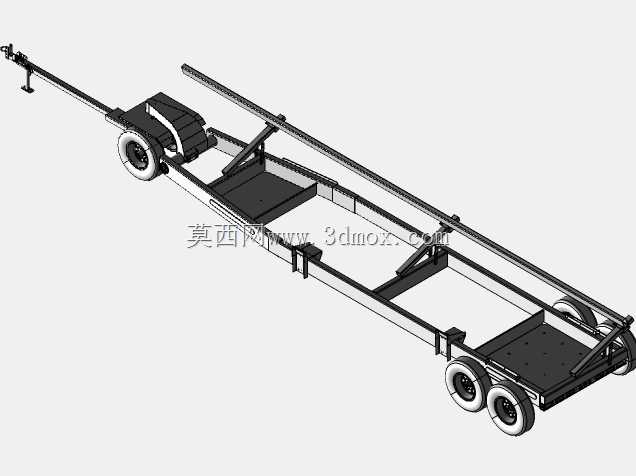

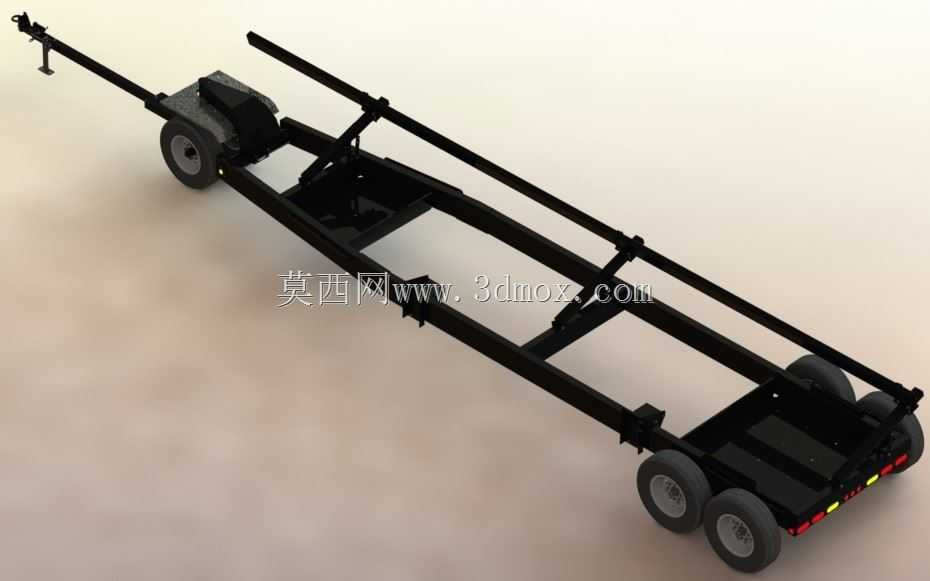

在规模化农业跨区作业场景中，联合收割机的长距离转场一直是农机作业链条里的核心痛点，尤其是外置式收割台因宽度远超道路行驶限界，无法直接随主机完成公路转运，这款收割台拖车正是为解决这一实际作业需求开发的专用配套承载设备，主要服务于商用定制化联合收割机的跨区作业、地块转移、设备调度等场景，可直接与联合收割机配套的半挂车串联拖行，适配市面绝大多数主流型号的谷物、玉米、油菜等作物收割台，无需对收割台结构做额外改装即可完成固定装载。从实际用途来看，该拖车完全替代了传统转运过程中需要额外调用货运卡车、人工辅助吊装固定的繁琐流程，作业人员仅需将收割台从主机上脱开后，沿拖车纵向导向结构滑移至承载位，完成多点位锁止即可快速上路，大幅降低转场过程中的设备磕碰风险，同时减少转场准备的人力与时间成本，尤其适配我国东北、华北、华中跨区麦收、秋收作业中高频次转场的作业节奏，也可用于农机合作社场内的收割台存放、检修移位作业。在功能特性设计上，这款拖车采用了长轴距多轮轴承载结构，后部设置双排共四个载重轮胎，配合前部单导向轮与牵引架结构，行驶过程中可有效分散收割台的集中载荷，即使在田间非铺装土路行驶也能保证足够的抓地力与行驶稳定性，避免陷车、侧倾风险；车架主体采用双纵梁加横向加强撑的框架式结构，纵梁选用高强度矩形型钢焊接成型，可承载不同重量规格的收割台，横向支撑位置设置可调节的固定卡座，可根据不同型号收割台的安装点位调整锁止位置，保证装载后设备不会在行驶过程中出现窜动、移位；牵引架前端设置可调节高度的支撑支腿，在与牵引车脱开时可独立稳定停放，无需额外支撑物，牵引连接部位采用通用型农机拖挂接口，可适配绝大多数联合收割机半挂车、农用拖拉机的拖挂点位，无需改装连接结构。设计思路上，这款拖车完全围绕农机作业的实际工况做针对性优化，没有冗余的装饰性结构，所有构件均以可靠性、通用性、易维护性为核心设计目标：车架整体做了防锈耐磨的表面处理，可适应田间高湿、多扬尘、带作物碎屑的恶劣作业环境，轮组部位选用密封式重载轴承，减少日常维护频次，尾部设置反光标识，满足公路低速行驶的安全警示要求；整体外形尺寸充分考虑了道路行驶的限界要求，装载常规宽度收割台后整体宽度符合农用机具道路行驶的规范，牵引架长度经过反复校核，保证拖行过程中转向时不会出现牵引车与拖车的干涉问题，车架的承载平面高度经过优化，既保证了行驶过程中的通过性，避免田间起伏路面剐蹭收割台底部结构，也尽可能降低装卸收割台时的抬升高度，减少作业人员的操作强度。在安装边界方面，拖车的牵引连接点高度可在一定范围内调节，适配不同牵引高度的配套车辆，车架上的固定点位预留了足够的调节余量，可覆盖当前市面主流品牌联合收割机收割台的安装尺寸，无需额外加工适配配件即可完成装载固定，轮距设置充分考虑了田间作业的垄距尺寸，行驶过程中可沿作物垄沟行进，减少对已收割或待收割地块的作物碾压。
