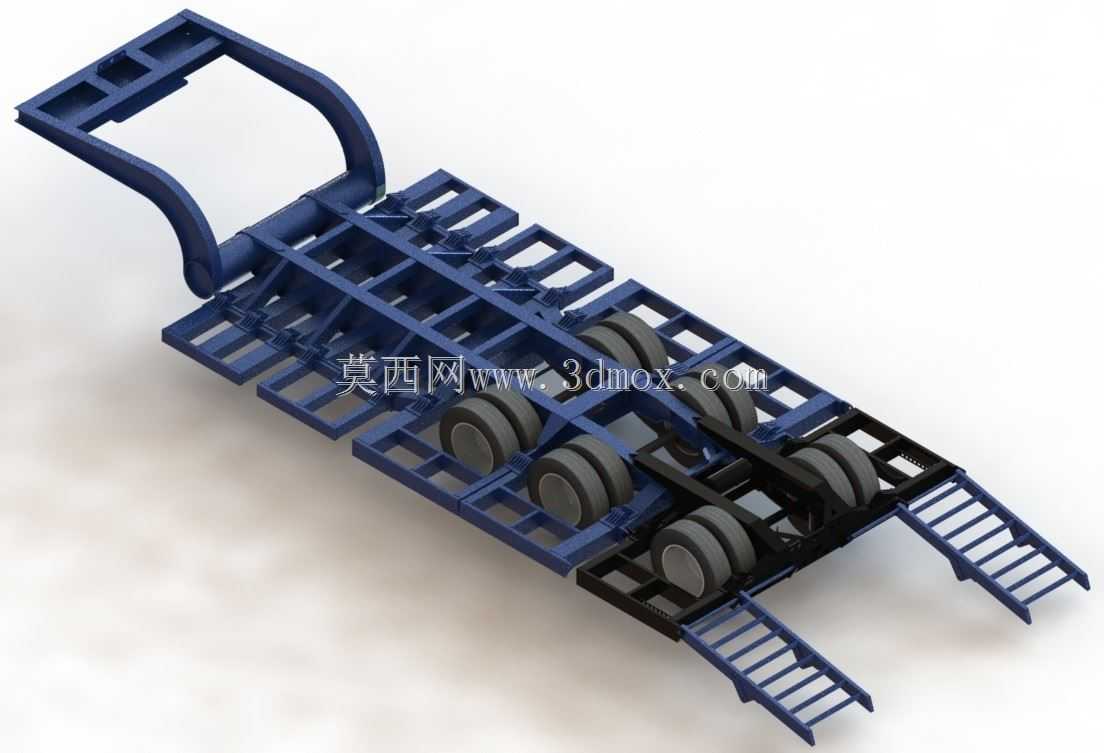

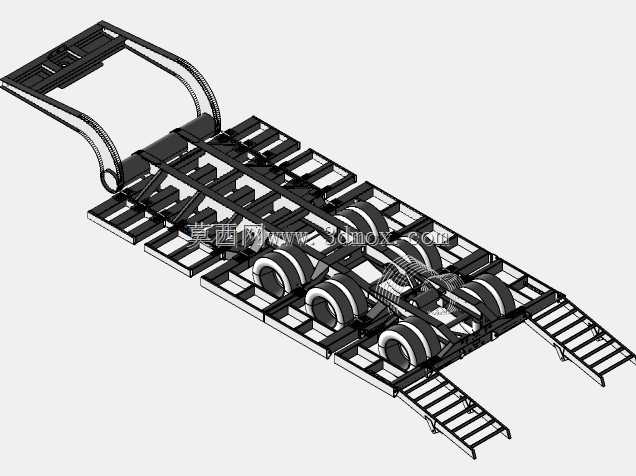

农业联合收割机配套带托管架轴运输拖车

这款带托管架轴的联合收割机拖车，主要面向跨区作业的农业生产场景设计，用于解决联合收割机这类大型农用机具长距离转场运输的痛点。在农忙时节，联合收割机需要在不同县域、不同乡镇的地块间辗转作业，自行行驶不仅会磨损机具的行走机构，还会大幅降低转场效率，耽误农时，这类专用拖车就是为承载联合收割机完成公路、乡村非铺装路面的转运而开发。从实际用途来看，该拖车除了可以承载联合收割机完成转场，也可适配同吨位级别的其他大型农用设备、重型农机具的短途运输，在非作业季还可临时承担大宗农用物资、钢结构件的转运任务，具备较强的场景适配性。在功能特性上，这款拖车采用多轴重载布局，多组双排轮胎的配置能够均匀分散承载重量，避免在乡村松软路面出现陷车问题；车架尾部设置了双段式爬梯，作业时爬梯可下放至地面，形成平缓的过渡坡道，方便联合收割机自行上下拖车，无需额外借助吊装设备，单人即可完成机具的装卸操作；前端的弧形牵引架结构可适配不同马力的农用拖拉机牵引连接，牵引部位的铰接结构能够缓冲行驶过程中的转向、颠簸冲击力，提升行驶稳定性。从设计思路来看，这款拖车采用框架式车架结构，摒弃了传统封闭式货厢的冗余设计，既减轻了拖车自身重量，又能适配不同轮距、不同外形尺寸的联合收割机停放，车架上的横梁采用等间距排布，能够根据承载机具的轮距调整限位挡块的安装位置，避免运输过程中机具出现滑移；托管架轴的设计将车轴安装位与车架承托管梁集成设计，既提升了车架整体的抗扭强度，又降低了车架整体的重心高度，提升高速行驶、弯道通行时的稳定性。在外形尺寸与安装边界上，这款拖车的整体宽度适配常规乡村公路的通行限宽要求，车架承载面的离地高度经过优化，既保证了非铺装路面行驶时的通过性，避免车架底部剐蹭路面凸起，又控制了爬梯的坡度，降低联合收割机上下时的难度；牵引架的连接孔位符合农用牵引设备的通用尺寸标准，无需额外改装即可与主流农用拖拉机的牵引装置匹配安装；车轴的安装位置经过载荷分配计算，满载时牵引销处的下压力处于合理区间，不会造成牵引拖拉机的翘头问题，同时轮胎的安装边界预留了足够的减震行程，在满载颠簸时轮胎不会与车架横梁发生剐蹭干涉。
