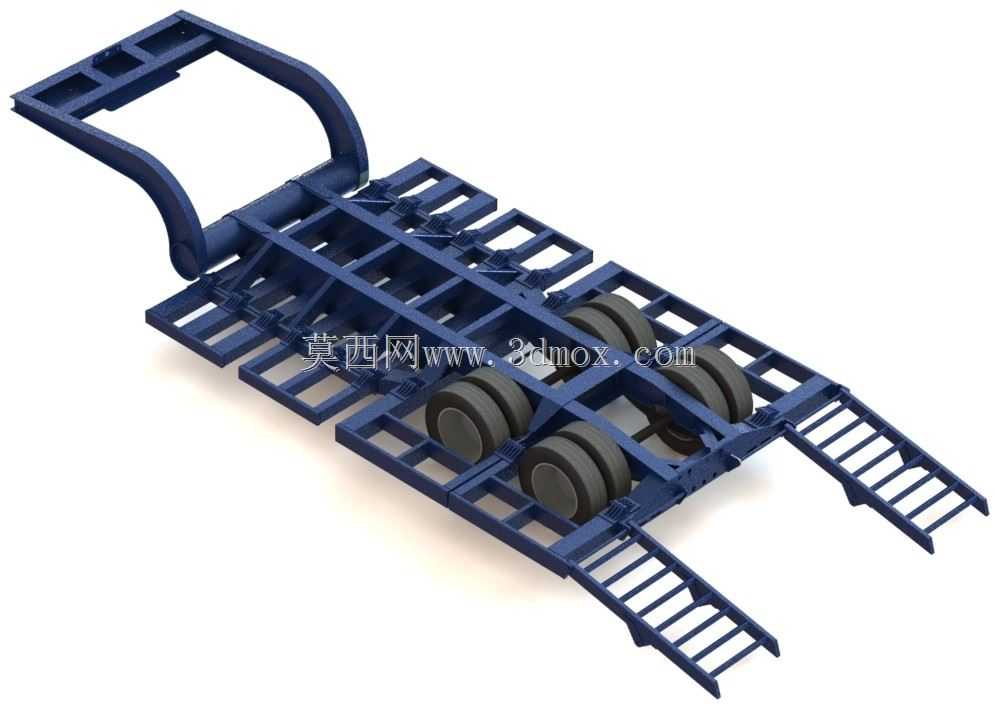

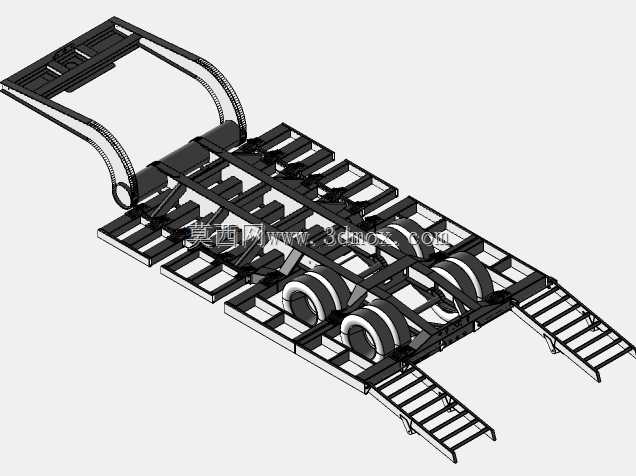

农业联合收割机运输半挂拖车结构

该款拖车主要面向农业跨区作业场景设计，专门用于承载联合收割机完成不同作业地块之间的公路转运，解决大型联合收割机自身公路行驶速度慢、履带易损伤铺装路面、长距离转场油耗高的实际痛点，是农忙时节农机跨区作业队伍必不可少的配套转运装备。在实际使用中，该拖车可与常规重型货运牵引车配合挂接，完成从机库到作业田块、跨县域甚至跨省份的长距离农机转运，也可在农田周边短距离转移作业点位时使用，适配多数主流型号的轮式、履带式联合收割机承载需求。从功能特性来看，该拖车采用低承载面的框架式主梁结构，有效降低装载后的整机重心高度，提升高速行驶与非平整路面通行时的稳定性；尾部设置双段可收放的爬梯结构，爬梯采用格栅式防滑设计，收割机可通过爬梯自主驶上拖车平台，无需额外吊装设备辅助，单人即可完成装载前的爬梯收放操作，大幅提升农忙时段的转场效率；行走系统采用多轴多轮胎的排布设计，单轴配置双组轮胎，可均匀分散重载下的路面载荷，既满足公路运输的轴荷限值要求，也能在田埂、机耕道等非硬化路面通行时减少轮胎下陷风险；前端设置鹅颈式挂接结构，可与牵引车鞍座可靠连接，挂接部位预留足够的转向摆动空间，满足狭窄乡村道路的转弯通行需求。设计过程中优先考虑了农机装载的适配性，承载框架采用纵梁加横梁的格栅式焊接结构，在保证整体结构强度、满足重载承载要求的前提下，尽可能降低拖车自身重量，减少无效载荷；框架表面预留多处绑缚挂点，装载完成后可通过绑带将收割机轮胎或履带与车架可靠固定，避免运输过程中出现设备移位；爬梯与车架连接部位采用铰接加锁止结构，行驶状态下爬梯可向上翻折锁定，不会超出车辆外廓尺寸限值，装载时放平后可与地面形成平缓的过渡角度，避免收割机上下时出现底盘剐蹭。在安装与尺寸边界设计上，该拖车的整体外廓尺寸符合公路货运车辆的外廓限值要求，承载面宽度可覆盖主流联合收割机的整机宽度，爬梯展开后的接地角度控制在合理区间，适配联合收割机的最小离地间隙；挂接部位的鞍座连接尺寸匹配常规重型牵引车的标准鞍座参数，无需对牵引车进行额外改装即可完成挂接；轮胎安装位置与车架纵梁保持足够安全距离，满载颠簸状态下轮胎不会与车架结构发生干涉；所有外露结构件均做圆角过渡处理，避免装载作业时尖锐棱角对农机或操作人员造成剐蹭损伤。
