农用拖拉机传动变速箱结构设计

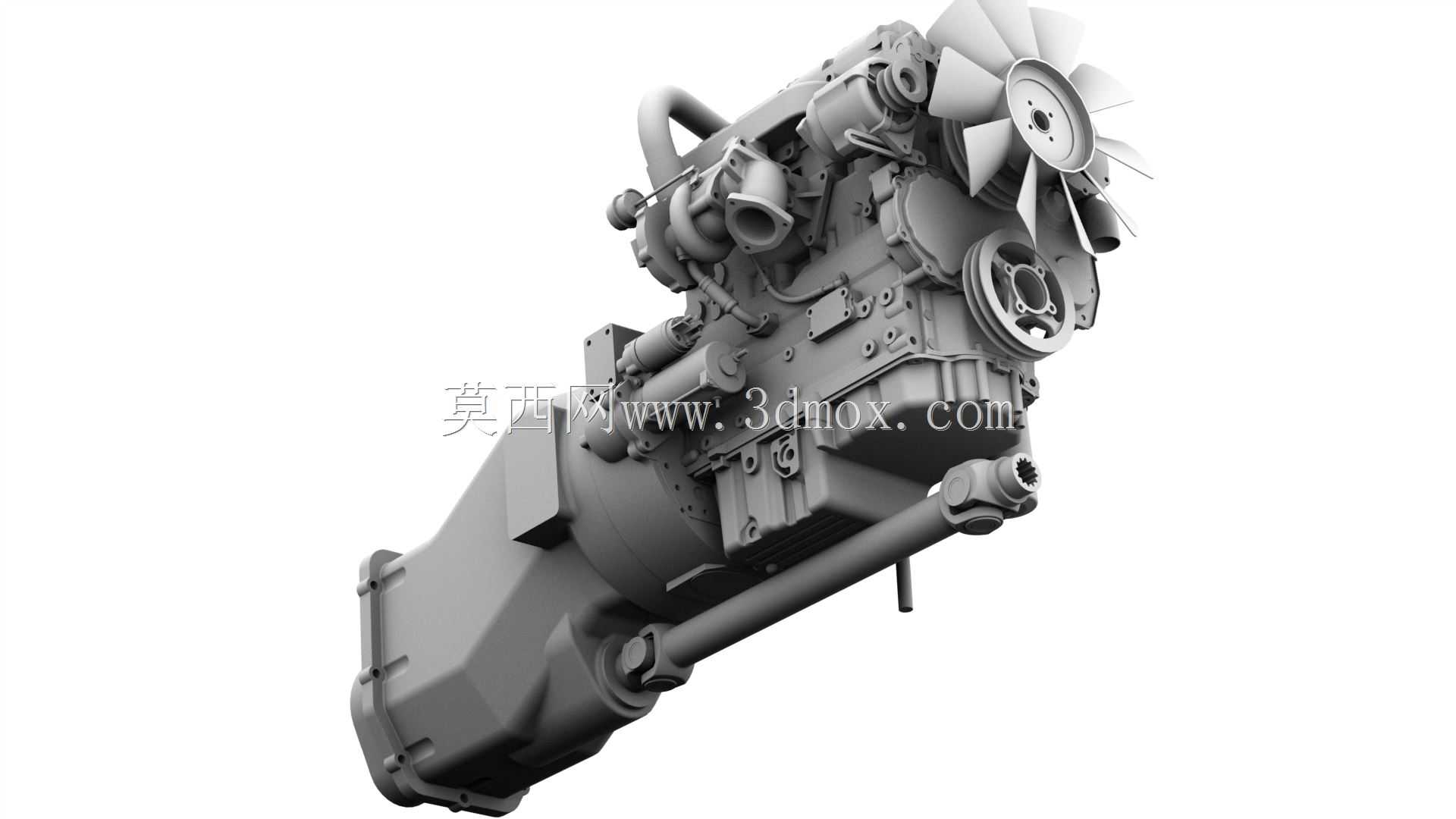

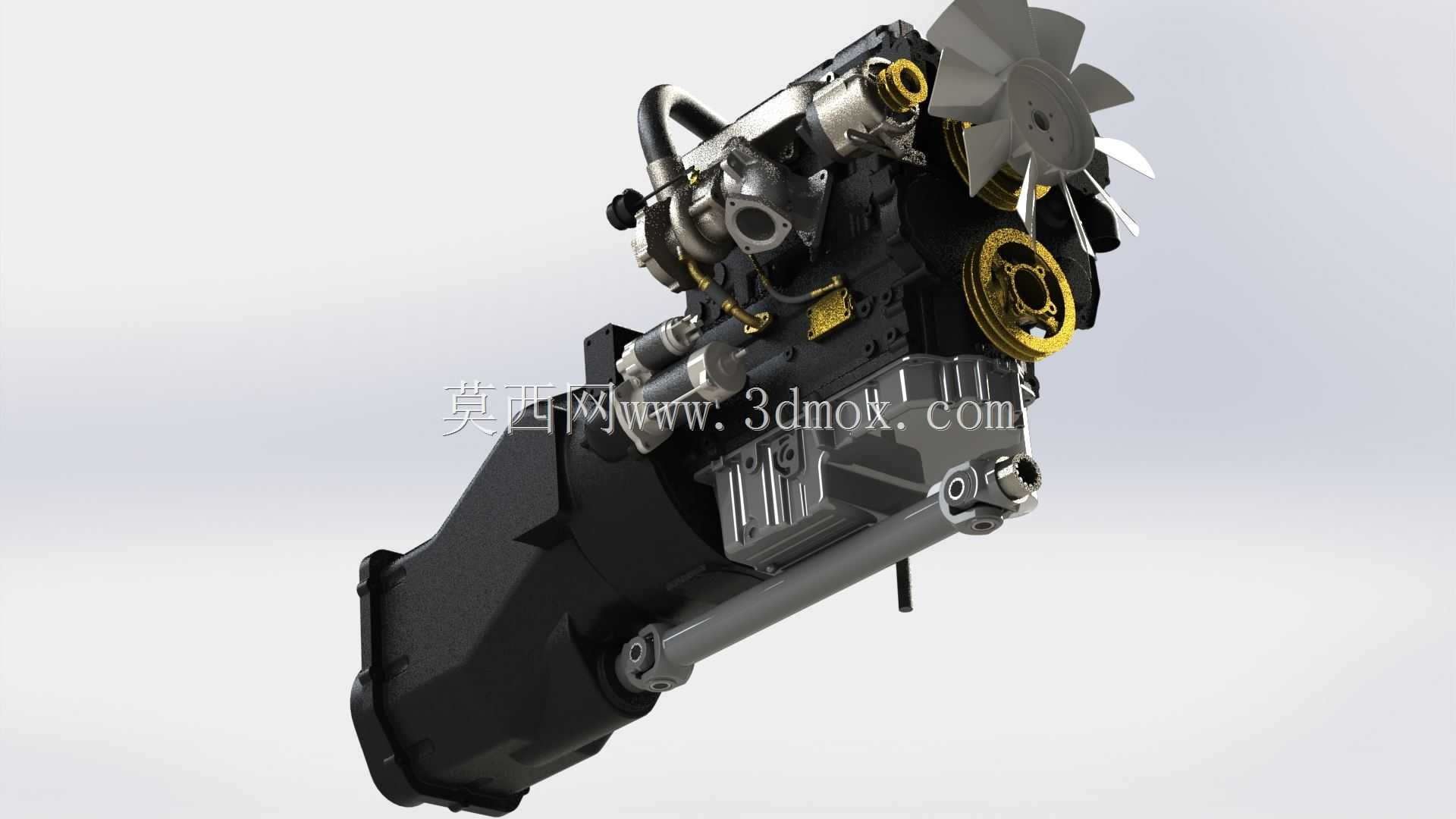

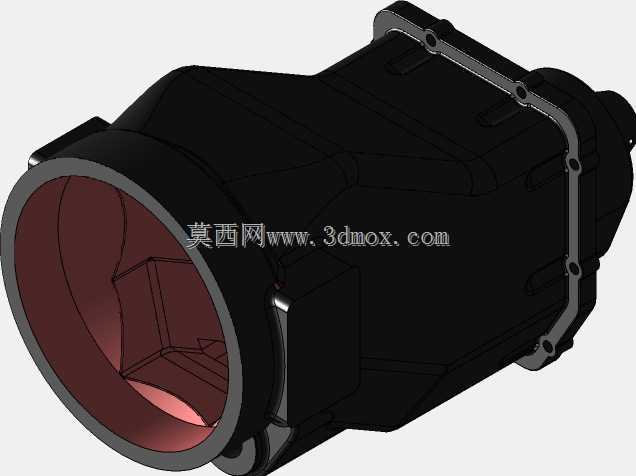

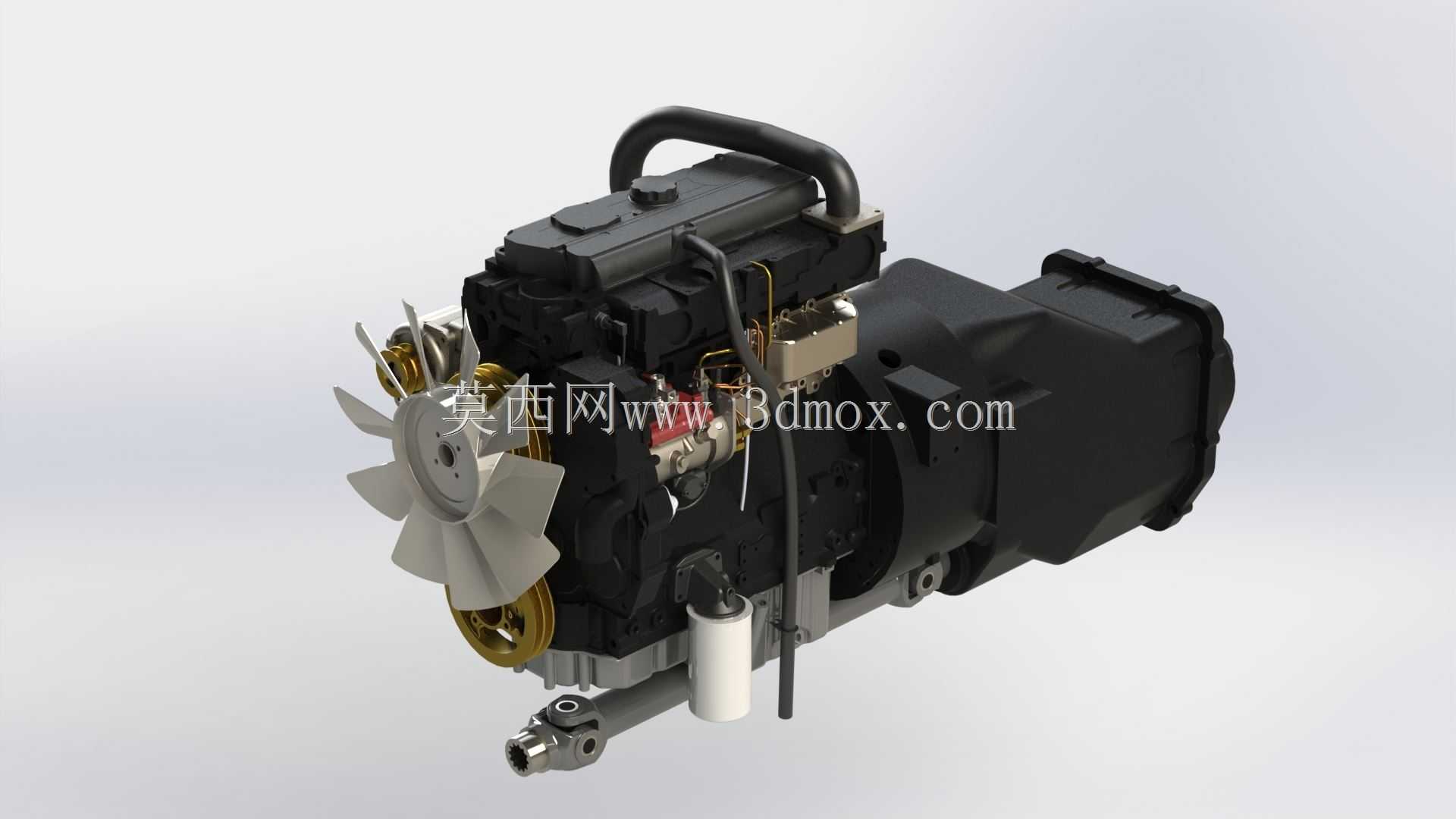

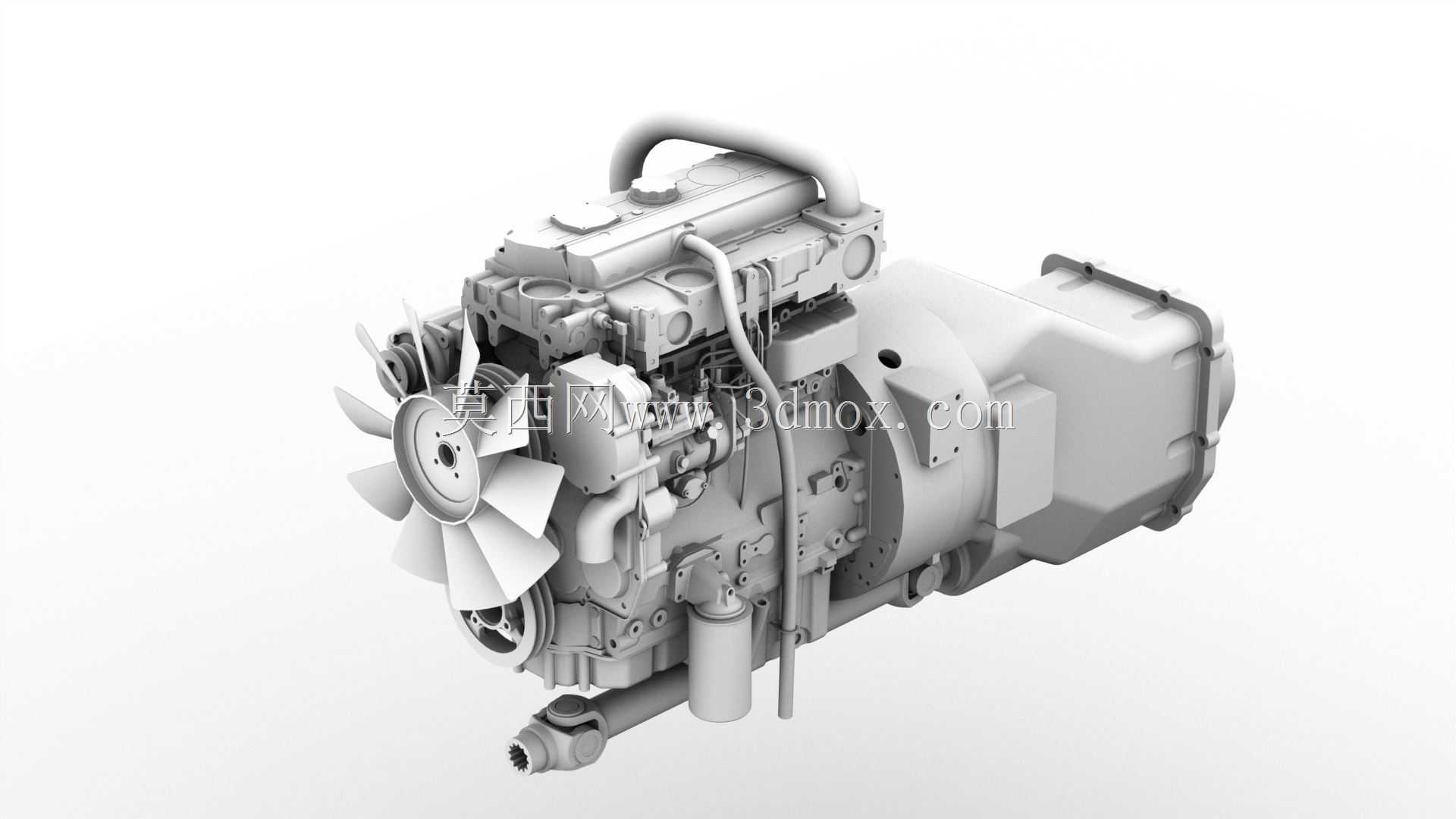

该变速箱作为农用拖拉机动力传动系统的核心部件，主要应用于中小马力农用拖拉机的动力传输场景，适配平原耕地、坡地作业、农资运输、农田水利施工等多种复杂工况，承担着将发动机输出动力进行扭矩、转速转换，匹配不同作业负载需求的核心作用，能够实现拖拉机前进多挡位调速、后退行驶、动力切断、驻车锁止等核心功能，保障拖拉机在不同作业场景下都能获得合适的牵引力与行驶速度，满足犁耕、旋耕、播种、运输等不同作业的动力输出要求。在功能特性上，该变速箱采用定轴式齿轮传动结构，通过不同齿数齿轮的啮合组合实现多挡位速比切换，挡位排布贴合农用作业常用工况，低速大扭矩挡位适配重负荷田间作业，高速挡位适配道路转场运输需求，换挡机构采用机械直动式设计，换挡行程清晰、挡位自锁可靠，避免作业过程中出现跳挡、脱挡问题；箱体采用高强度铸铁材质一体铸造成型，内部设置多道加强筋结构提升整体刚性，能够承受田间作业带来的交变冲击载荷，同时箱体集成了润滑油道、安装定位面、外接动力输出接口，可直接匹配对应型号的离合器壳体、后桥传动壳体，无需额外加工转接结构。在设计思路上，该结构优先考虑农用场景的可靠性与易维护性，齿轮采用渐开线圆柱直齿设计，加工工艺成熟、传动效率高、后期更换配件成本低，轴系采用圆锥滚子轴承支撑，能够同时承受径向与轴向载荷，适配拖拉机作业时的复杂受力情况；内部润滑采用飞溅润滑结构，无需额外设置机油泵，依靠齿轮转动带起润滑油实现各啮合点、轴承位置的润滑，降低结构复杂度与故障概率；外部接口预留了液压提升机构、动力输出轴的安装空间，可直接配套拖拉机的后悬挂作业机具使用。在外形尺寸与安装边界上，该变速箱整体采用紧凑化布局，轴向长度适配中小马力拖拉机的车架安装间距，输入轴与发动机飞轮壳的同轴度定位采用止口定位结构，安装时无需反复调整同轴度，输出法兰的尺寸、螺栓孔位完全对应后桥输入接口，侧面的换挡操纵机构安装位置符合常规拖拉机的操纵布局，不需要对车架、操纵杆件进行大范围改装即可完成装配，箱体底部预留了放油螺塞位置，日常保养换油时无需拆解箱体即可完成润滑油更换，上部设置的通气塞能够平衡箱体内外气压，避免长时间高负荷作业时箱体内压力过高导致油封渗漏问题，整体结构兼顾了作业可靠性、装配便捷性与后期维护的便利性，能够满足农用拖拉机长时间高强度作业的使用需求。
