农业联合收割机半挂牵引架轴结构

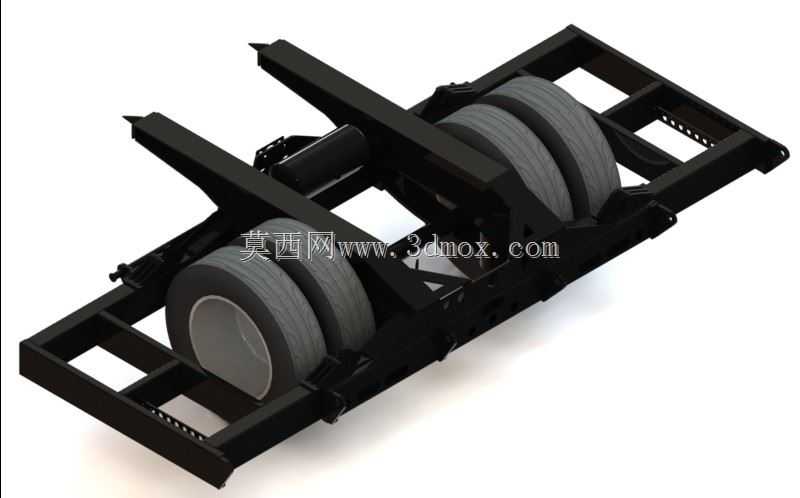

该结构为农业联合收割机配套的半挂牵引架轴总成，主要应用于跨区作业场景下联合收割机的转运拖挂环节，解决联合收割机自身行驶速度慢、长距离转场损耗大的痛点，可将联合收割机稳固挂载于农用拖车或牵引车辆后部，实现农田作业区域与停放场地、维修站点之间的高效转运，适配国内主流轮式联合收割机的挂载需求，也可兼容同吨位级别的农用作业设备拖挂使用。该牵引架轴的核心用途是承载拖挂状态下联合收割机的前部载荷，同时传递牵引动力、缓冲行驶过程中的路面颠簸冲击，保障拖挂行驶时的转向灵活性与行驶稳定性，避免转场过程中设备出现磕碰、移位甚至脱落的风险。产品功能特性上，整体采用框架式承载结构设计，双侧对称布置的承托臂可精准贴合联合收割机底盘前部的挂载点位，配合内置的缓冲支撑组件，能够吸收非铺装农田路面、乡村道路行驶时产生的竖向震动与横向摆动；中部集成的轮组采用大宽度农用轮胎，接地比压小，在松软田埂、泥泞路段行驶时不易陷车，同时轮组与架体的连接部位设置有限位结构，可避免拖挂转向时轮胎与架体发生剐蹭干涉；架体尾部预留有标准牵引连接接口，可快速与不同规格的牵引销、拖车连接座适配，挂载操作无需额外改装。设计思路上，整体以重载可靠性为核心，架体主体采用高强度矩形型钢焊接成型，受力集中的承托臂、轮组安装座位置做了加厚加强处理，在保证整体承载能力满足10吨级设备拖挂需求的前提下，尽可能优化结构布局降低自重；承托臂的张开角度经过反复校核，可适配不同轮距联合收割机的底盘宽度，无需调整即可完成对位挂载，同时架体上预留的多组安装孔位可根据挂载设备的重心位置调整支撑点位，避免拖挂过程中出现重心偏移导致的行驶跑偏问题。外形尺寸与安装边界方面，整体架体长度适配半挂拖挂的转向半径要求，宽度方向双侧轮组外沿不超出联合收割机自身的车身宽度，避免乡村道路会车时发生刮擦；安装时承托臂的支撑高度可通过配套调节组件微调，适配不同底盘高度的联合收割机挂载，牵引连接点的高度符合农用拖车的通用接口标准，无需额外加装转接件即可完成连接，轮组的安装位置经过重心匹配设计，拖挂状态下牵引点载荷分布合理，不会对牵引车辆的后桥造成额外负载压力，保障长距离转场的行驶安全。
