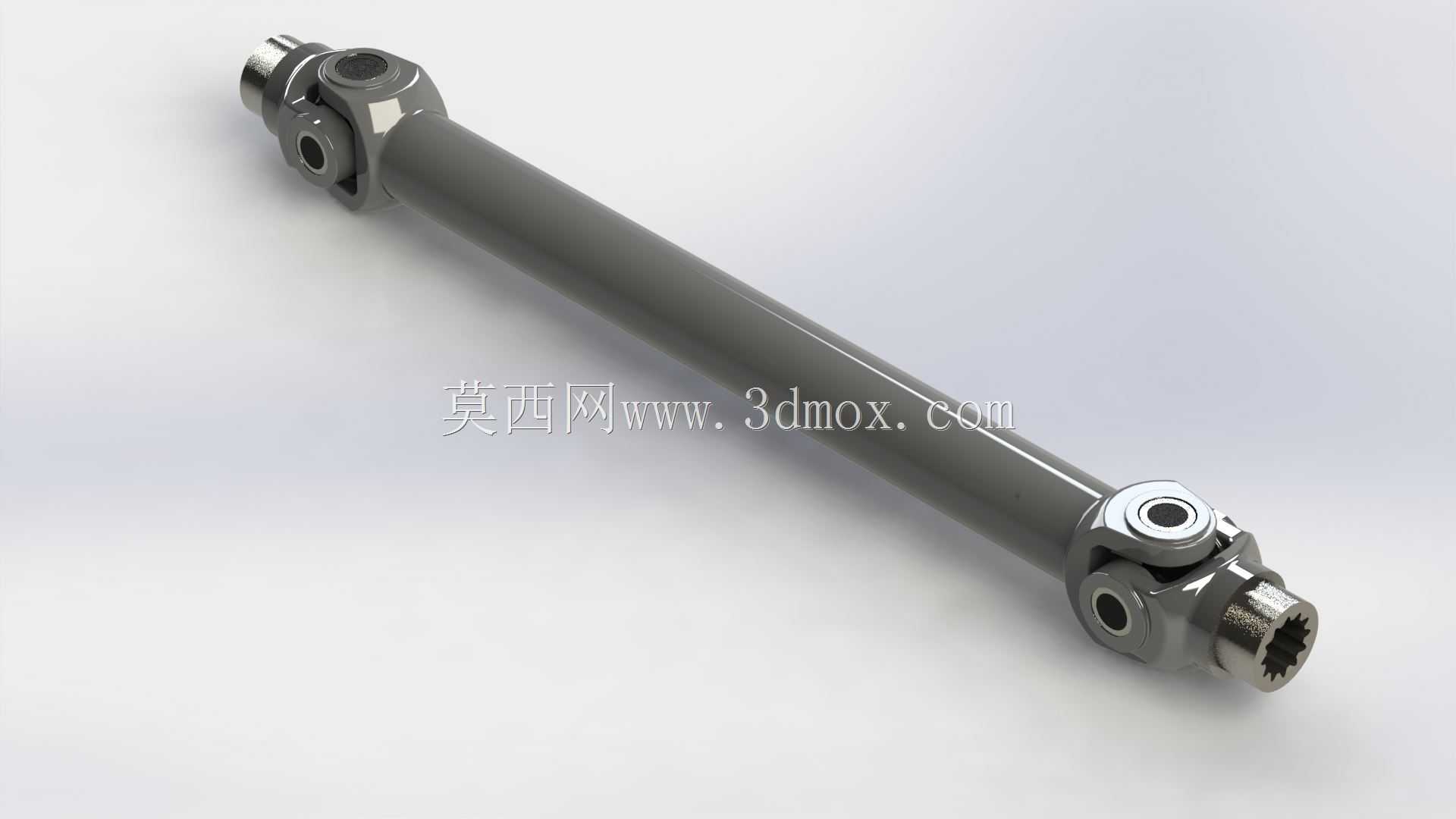

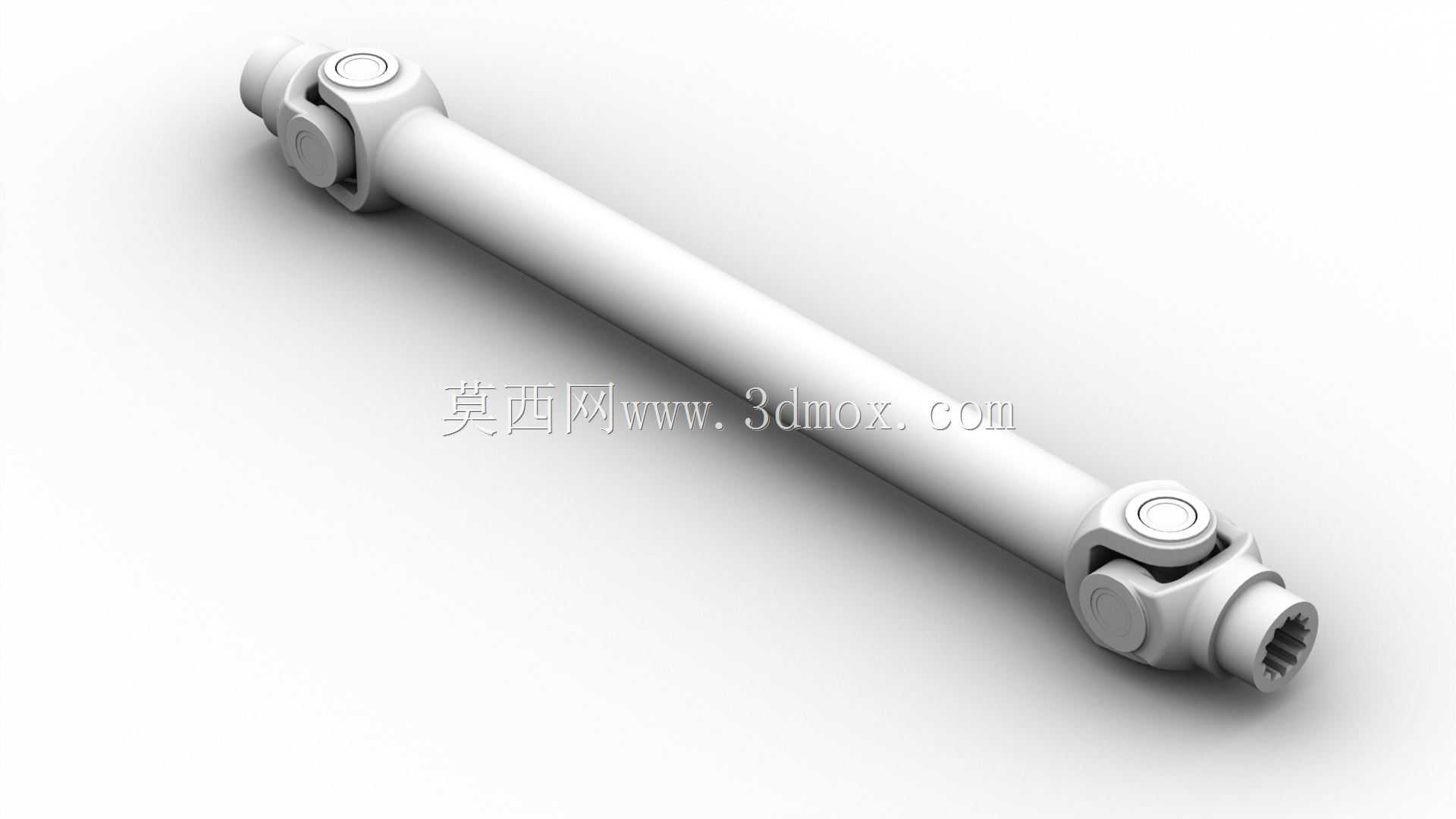

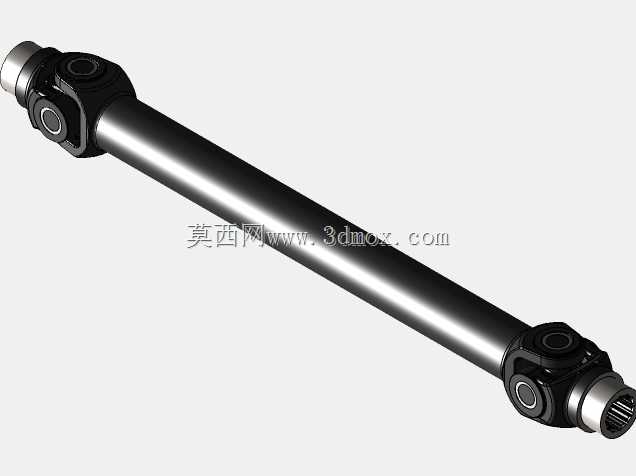

拖拉机前轮万向传动驱动轴结构设计

该驱动轴是应用于农用拖拉机前轮动力传输系统的核心传动部件，主要适配带前轮驱动功能的轮式拖拉机，在田间作业、坡地行驶、泥泞路面脱困等场景下，承担将变速箱输出的动力持续传递至前轮轮毂的作用，可在车轮随悬架跳动、转向摆动形成的轴间夹角与轴向位移动态变化工况下，保持稳定的扭矩传输，避免动力中断或传动卡滞。从功能特性来看，轴体两端集成十字轴式万向节结构，可补偿两端连接部件之间的角度偏差，适配前轮转向时最大35度的摆角范围，同时轴体采用中空等径杆身设计，在保证抗扭强度的前提下降低自身重量，减少传动系统的转动惯量，提升动力响应速度；输出端采用内花键连接结构，与前轮轮毂的外花键轴头紧密配合，可传递大扭矩的同时避免连接松旷，输入端采用法兰对接结构，与前桥差速器输出端刚性连接，保证传动同轴度。设计过程中，首先根据拖拉机额定输出扭矩、前轮最大转向角、悬架跳动行程确定万向节的十字轴轴颈直径、轴身壁厚参数，通过有限元分析校核轴身扭转强度、万向节接触应力，确保在满负荷作业、冲击载荷工况下部件不会发生塑性变形或断裂；其次对两端万向节的相位进行匹配设计，保证两端万向节的叉形耳片处于同一平面，减少传动过程中的转速波动，降低传动系统的振动与噪音，提升驾驶平顺性。外形尺寸方面，轴身总长度适配对应马力段拖拉机的前桥轮距范围，安装时需保证两端万向节的轴向预留伸缩间隙在5至10毫米区间，避免悬架压缩时轴体顶死造成部件损坏，万向节的最大摆动半径需与转向节、车架周边部件预留不小于15毫米的安全间隙，防止转向过程中发生运动干涉。该结构兼顾了农用机械高可靠性、易维护的需求，十字轴部位预留润滑注油通道，可定期加注润滑脂延长部件使用寿命，整体结构紧凑，安装便捷，可直接替换同规格的原厂驱动轴部件，适配多种中小马力段的四驱轮式拖拉机使用。
