轮式拖拉机前轮带挡泥板结构设计

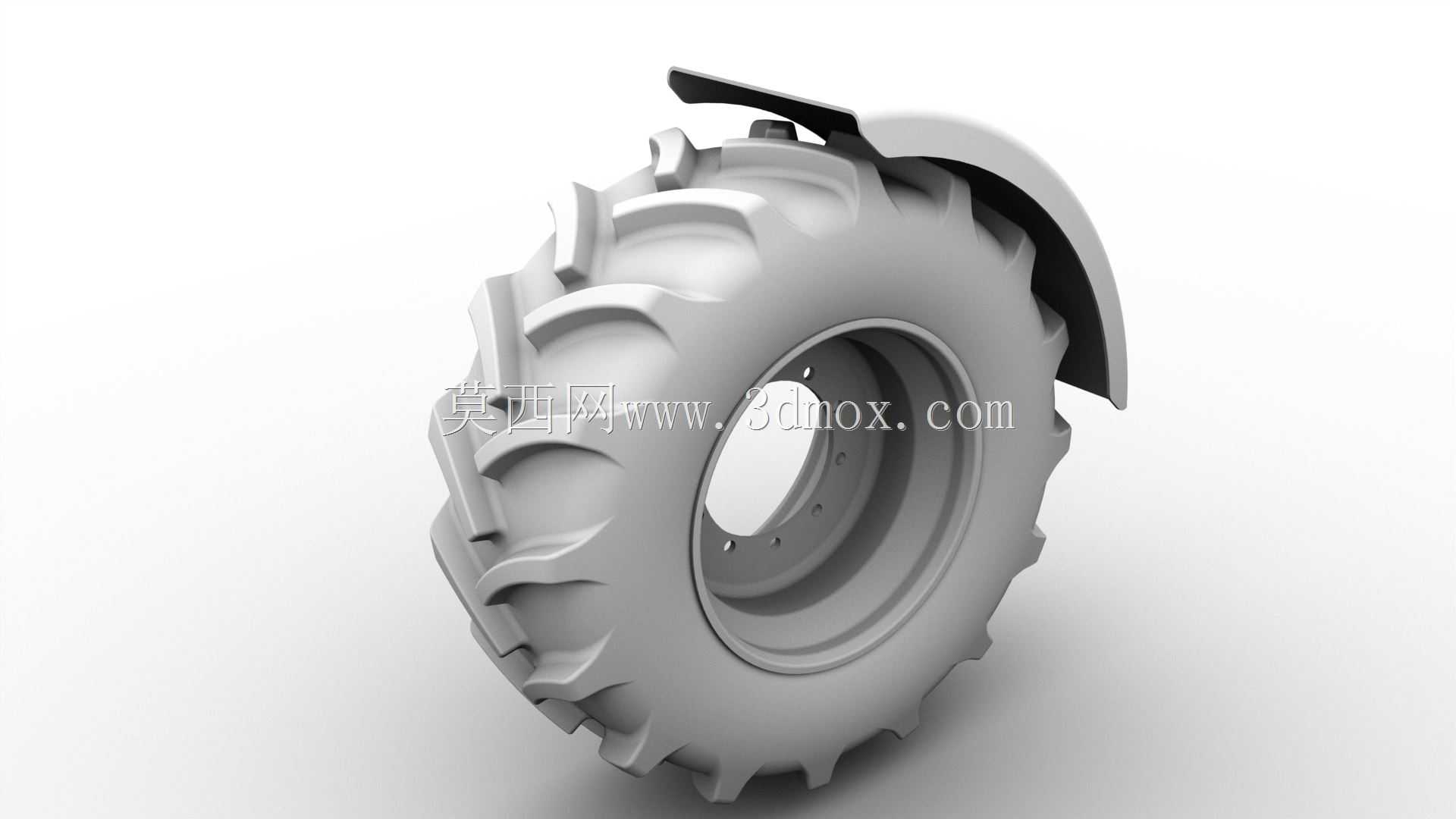

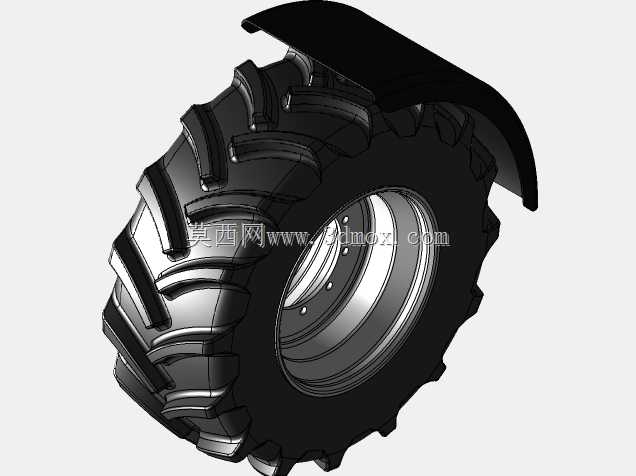

该模型为轮式拖拉机前轮行走总成，配套大马力农用轮式拖拉机使用，主要应用于农田耕整、播种、农资转运、田间作业转场等农业生产场景，同时可适配乡村非铺装路面的短途运输作业，是拖拉机行走系统的核心承载与行走部件，承担整机前部载荷承载、作业行进转向、复杂地形缓冲减震的核心功能。该总成采用大尺寸深花纹农用驱动轮胎设计，胎面设置大角度、高深度的人字排布花纹块，花纹块边缘做了过渡圆角强化处理，在泥泞黏重的农田土壤环境下可有效嵌入土层，大幅提升轮胎抓附能力，避免作业过程中出现打滑陷车问题，同时胎体采用加厚橡胶层结构设计，可抵御田间碎石、作物根茬的穿刺剐蹭，降低复杂田间作业的轮胎破损概率。轮胎配套的钢制轮辋采用多螺栓孔安装结构，安装孔位沿轮辋中心均匀圆周排布，可与拖拉机前桥轮毂实现精准对位配合，保证轮辋安装后的同轴度，避免高速转场时出现前轮摆振问题，提升行驶稳定性。轮辋上方配套弧形挡泥板结构，挡泥板采用贴合轮胎外轮廓的曲面造型，安装支架从轮辋侧方延伸固定，可在拖拉机行进过程中有效阻挡轮胎带起的泥土、碎石、积水飞溅，避免杂物击打拖拉机前部机身或作业人员，同时减少泥污附着在拖拉机前部覆盖件上，降低日常清理维护的工作量。设计过程中充分考虑了农田作业的实际工况，轮胎与挡泥板之间预留了足够的跳动间隙，可适配拖拉机前桥减震系统的最大压缩行程，避免轮胎在颠簸路面上下跳动时与挡泥板发生剐蹭干涉；挡泥板的覆盖范围经过反复校核，可覆盖轮胎上部120度的圆弧区域，在不同行驶速度下都能起到有效的挡泥防护效果。该总成的安装边界完全匹配主流大马力轮式拖拉机的前桥接口参数，轮辋安装孔的节圆直径、中心定位孔尺寸都符合通用农机配件的互换标准，可直接替换同规格的原厂前轮总成，无需额外改装即可完成装配，适配性较强。轮胎的充气压力适配范围覆盖农田作业与公路转场两种工况，低压状态下可增大轮胎与土壤的接触面积，降低对农田土层的压实程度，保护作物耕作层结构，高压状态下可降低公路行驶的滚动阻力，减少转场过程中的动力损耗。
