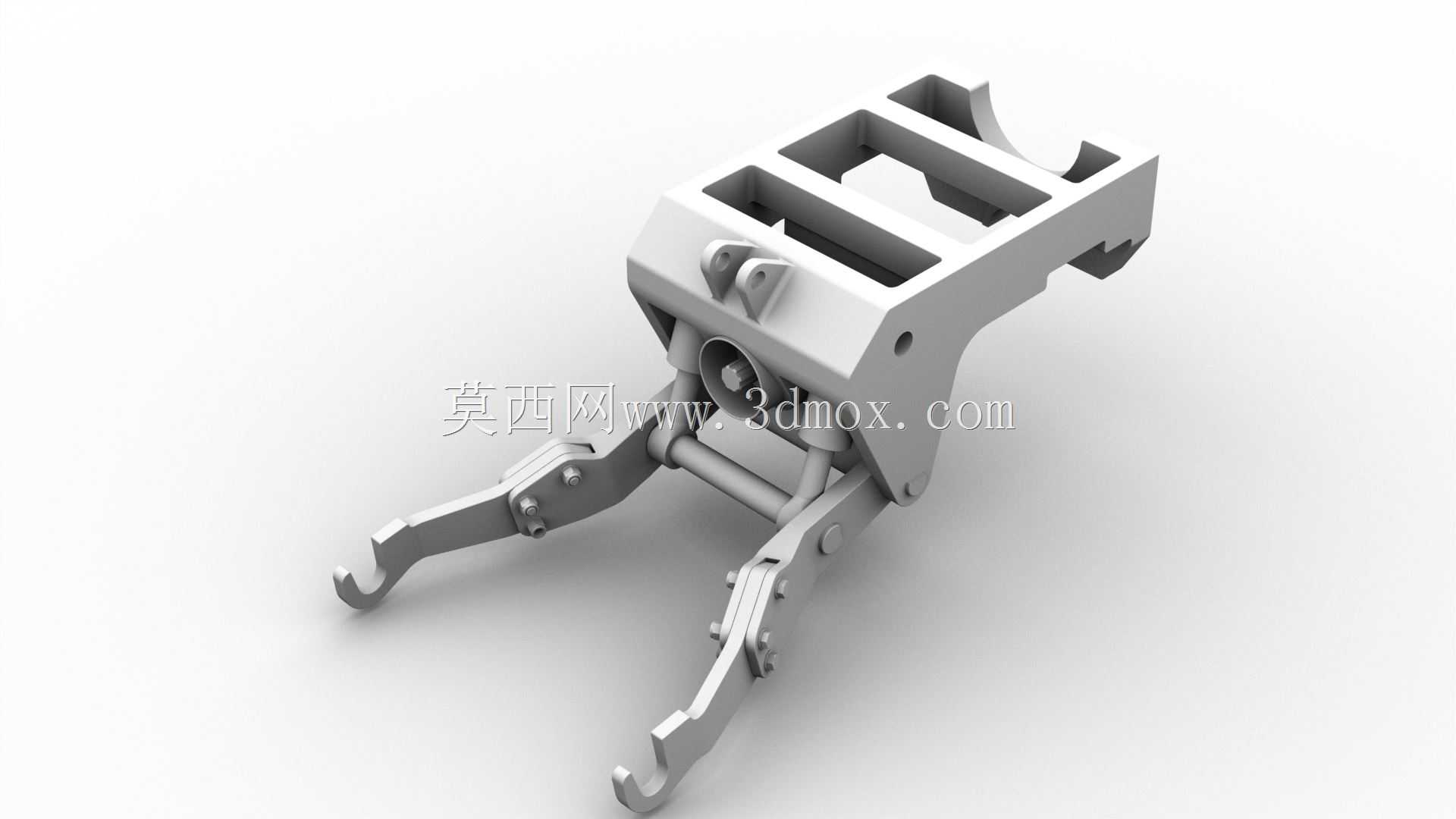

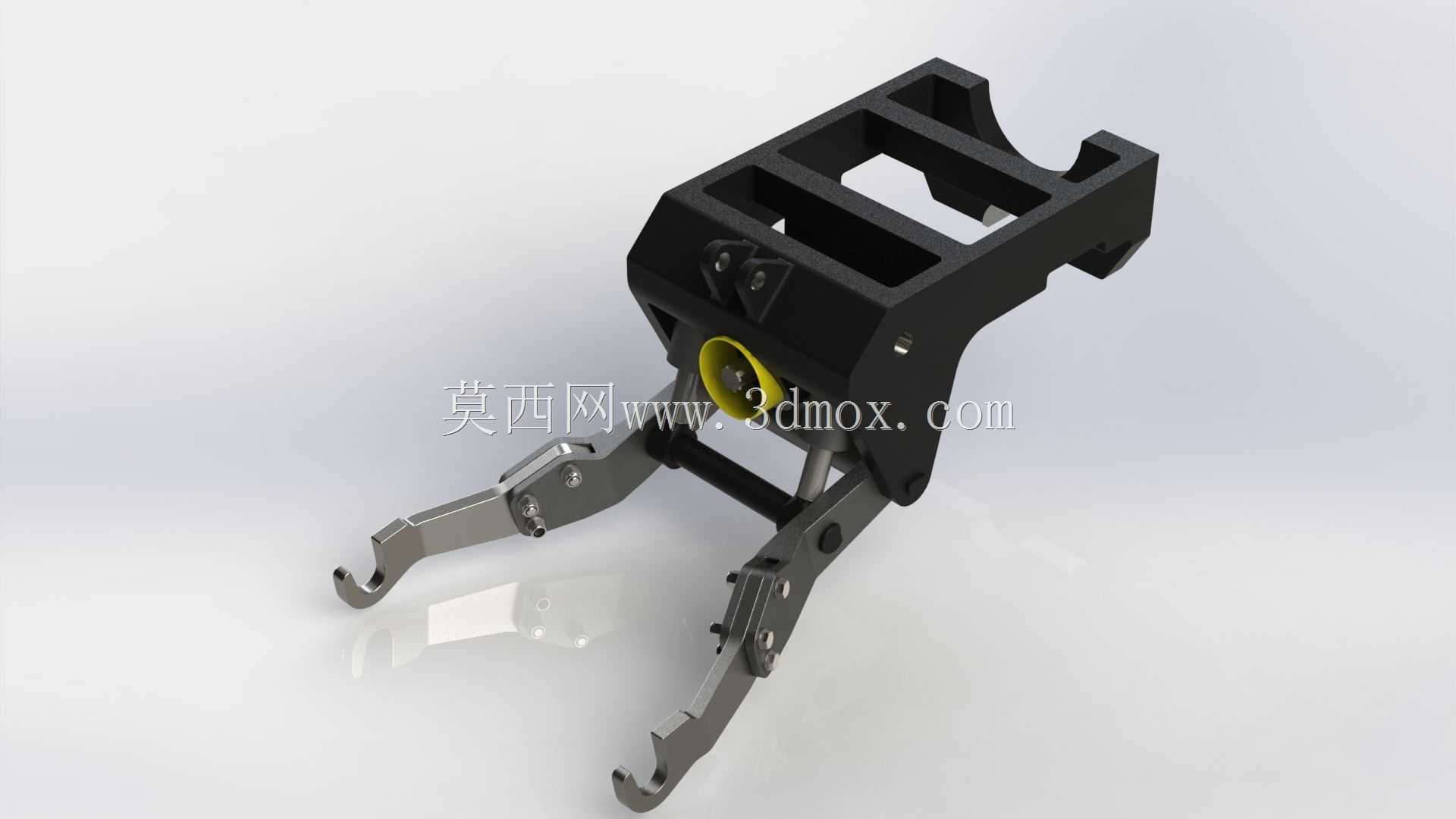

农用拖拉机液压前悬挂连接前臂结构

该结构为农用拖拉机前端配套的液压驱动前悬挂连接前臂，主要应用于中大马力农用轮式拖拉机的前端作业挂接场景，承担前端农机具的载荷承载、姿态调整与动力传递功能，可适配前端推土铲、前装载斗、秸秆粉碎还田机、前置播种施肥组件等多种农机作业属具，是拖拉机实现前端多功能作业的核心承载连接部件。在实际农田作业场景中，该前臂能够将拖拉机前部的动力输出与液压驱动力传递至挂载的作业机具，同时承受机具作业过程中产生的冲击载荷、垂直载荷与侧向扭转力，保障复杂地块作业时机具与主机连接的可靠性，避免作业过程中出现连接松脱、结构变形等问题。从功能特性来看，该前臂采用集成式液压驱动结构，内置的液压铰接点位可配合拖拉机液压系统实现挂载机具的升降调整、角度俯仰调节，能够根据不同作业工况调整机具的作业高度与入土角度，适配耕地、推整、装载、田间转运等多种作业需求；双侧钩爪式挂接结构采用快换式设计思路，无需额外复杂工具即可完成属具的拆装切换，大幅降低农户跨作业场景切换机具的操作时长，提升农忙时段的作业效率。在设计思路上，该结构采用框架式主体承载构型，主体上部的镂空框架结构在保证整体结构强度、抗扭抗弯性能的前提下，有效降低了部件自身重量，减少拖拉机前部的非作业载荷，避免前桥载荷过大导致的转向沉重、轮胎异常磨损问题；所有铰接转动点位均设计有衬套安装位与润滑通道，可在日常保养时快速加注润滑脂，降低铰接点位的磨损速率，延长部件的整体使用寿命；挂接钩爪采用双侧对称布局，受力分布均匀，能够避免单侧受力过大导致的结构变形，同时钩爪的锁止结构与液压驱动部件联动，挂接完成后可自动实现锁止，防止作业过程中机具意外脱落。从安装边界来看，该前臂后部的连接法兰点位完全匹配主流轮式拖拉机前桥壳体的预留安装孔位，无需对拖拉机原有前桥结构进行打孔、焊接等改装即可完成装配，整体安装后前部伸出长度控制在合理范围内，不会影响拖拉机的最小转弯半径与田间通过性，液压管路接口与拖拉机前端预留的液压输出接口位置对应，装配时可直接对接原有液压管路，无需额外改装液压油路，适配性较强。
