冷冻水果酸奶生产发酵装置产线布局

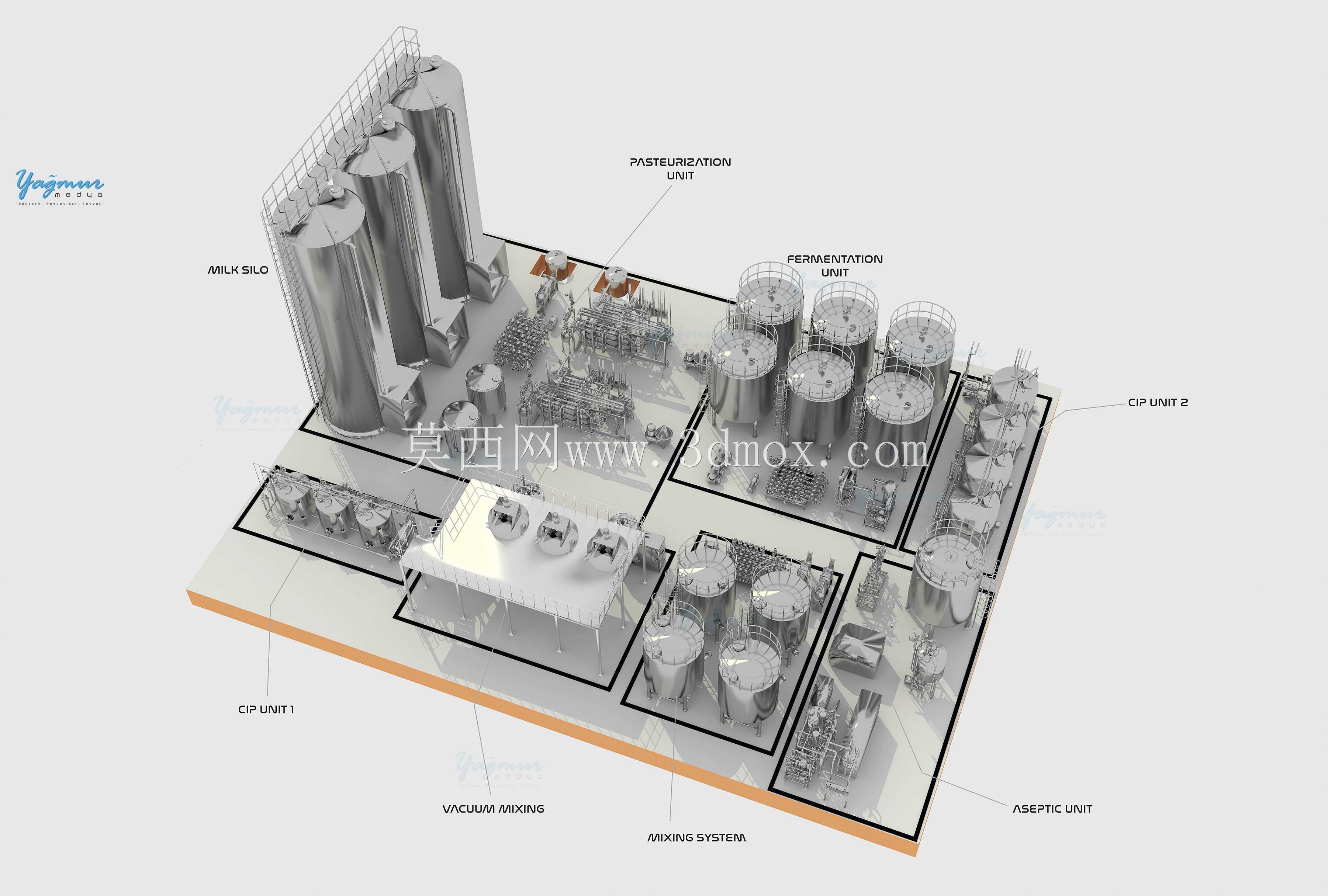

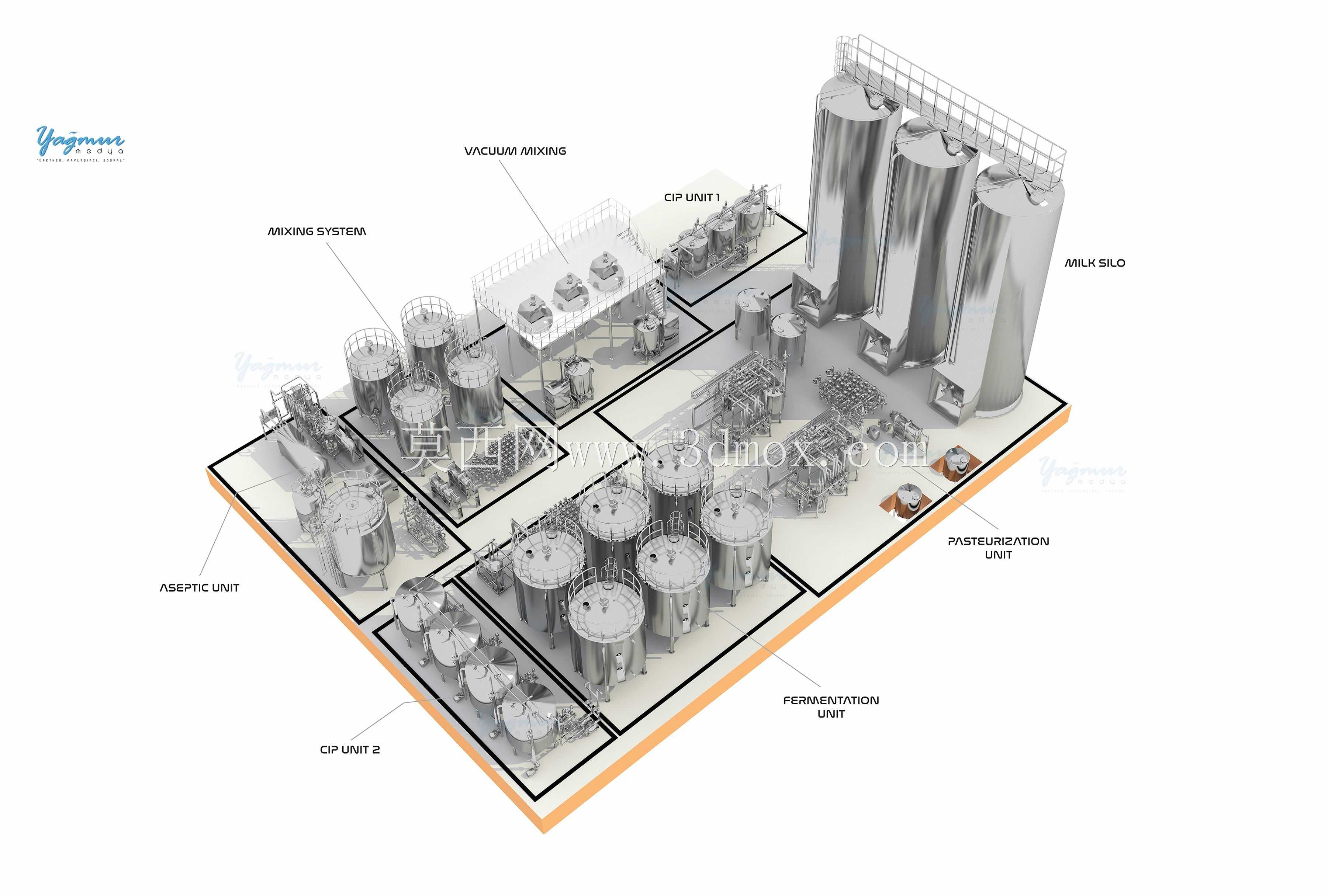

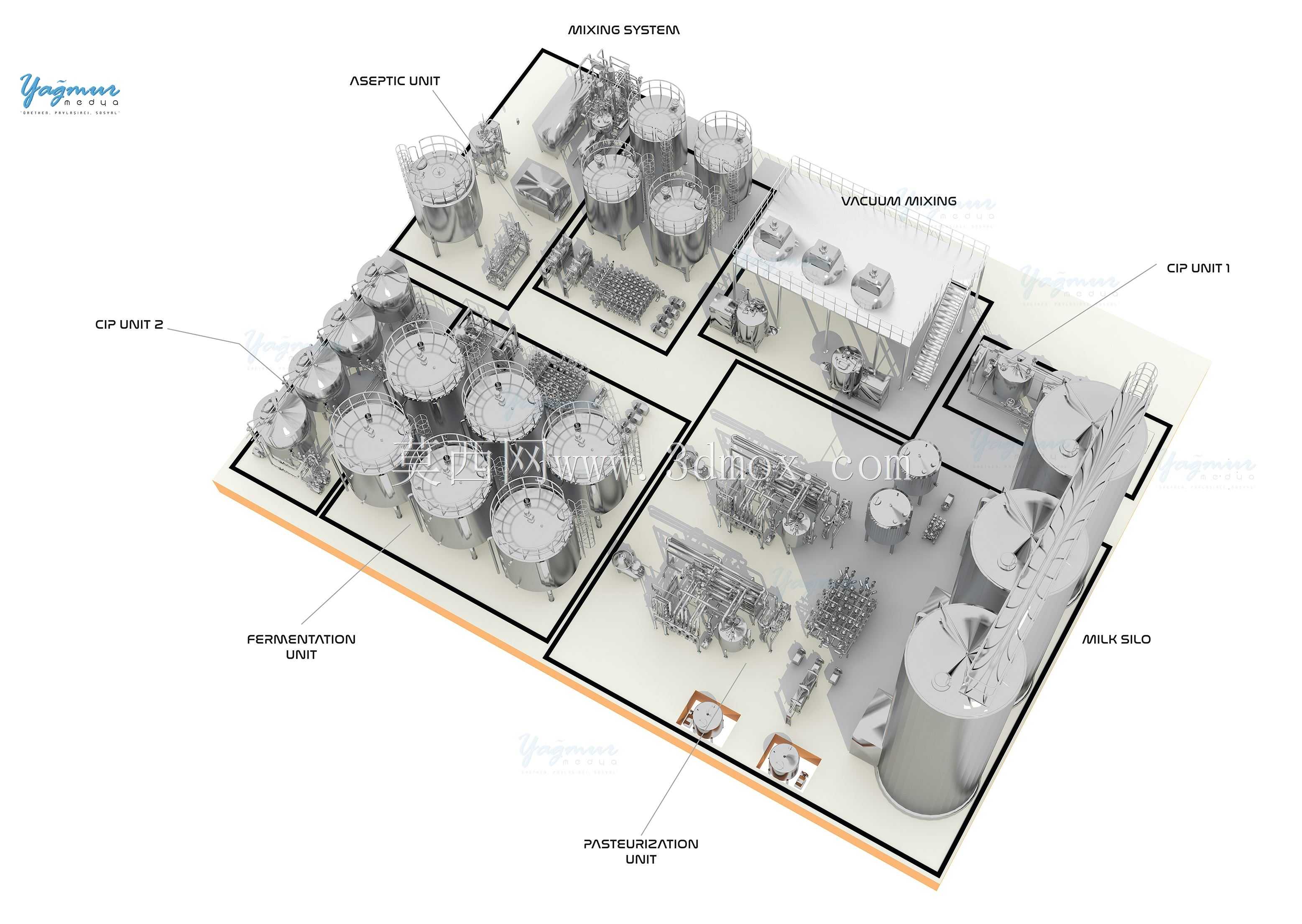

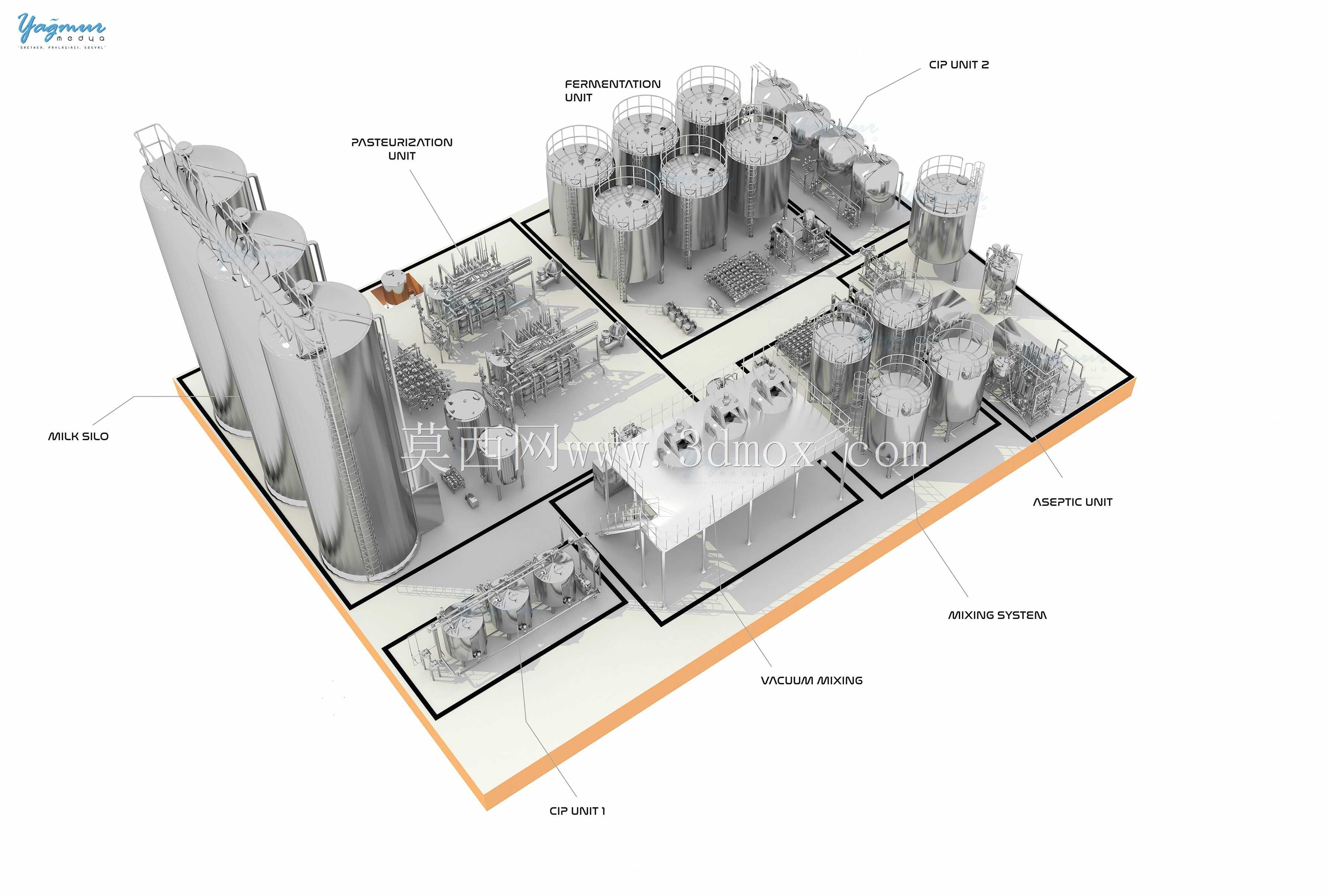

这套产线三维布局方案，面向规模化冷冻水果酸奶生产场景设计，完整覆盖从原料预处理到无菌灌装前的全工艺段设备排布，可直接用于食品加工车间的产线规划、设备选型参考与施工交底。在实际生产应用中，该产线适配日处理百吨级原料的中型乳制品工厂需求，可同时完成原味酸奶、果粒添加型冷冻酸奶的多品类生产切换，满足常温配送、冷链存储两类产品的前置工艺要求。

从功能分区来看，产线最左侧的立式储罐集群承担原料乳的暂存、巴氏灭菌前的预热缓存功能，罐体采用锥底设计便于残液排空，配套的CIP清洗管路沿罐顶环形布置，可实现无死角原位清洁，满足乳制品生产的卫生级要求。紧邻储罐区的巴氏灭菌单元采用板式换热结构，可在短时间内完成原料乳的升温、保温、冷却全流程，最大化保留牛乳的营养成分与风味物质，灭菌后的物料通过密闭管路输送至中部的发酵单元集群。发酵单元采用多罐并联排布设计，单罐可独立控制发酵温度、搅拌速率，可根据不同产品的发酵工艺参数灵活调整生产节奏，部分罐体预留果粒添加接口，可在发酵后期完成水果颗粒的无菌投加，避免果粒长时间浸泡导致的风味流失与质地软化。

产线右下区域的真空混合单元专门针对冷冻酸奶的质地优化设计，通过负压环境下的低速搅拌，可去除物料中的气泡，让成品酸奶的质地更加绵密顺滑，同时避免冷冻过程中形成大冰晶影响口感。混合完成的物料通过无菌输送管路进入右侧的无菌处理单元，完成灌装前的最终均质与暂存，全程密闭管路输送可杜绝外界污染，符合食品生产的洁净车间规范。

在设计思路上，整套产线采用模块化排布逻辑，各功能单元之间预留1.2米至1.8米的检修通道，既满足日常设备巡检、维护的操作空间需求，也符合食品车间的消防疏散要求。所有设备的安装边界均按照车间地面承重要求做了载荷核算，重型储罐区域集中布置在车间承重梁上方，避免局部载荷过大影响建筑结构安全。管路排布采用上走管设计，所有工艺管线、清洗管线、公用工程管线均在设备上方的管廊分层布置，既避免管路滴漏对物料造成污染，也便于日常的管路巡检与更换。各单元之间的连接管路采用快装卫生级接口，可在产品换型时快速拆卸清洗，缩短产线切换的停工期，提升多品类生产的灵活度。整套布局充分考虑了生产流程的连续性，物料流向从左至右无折返，可最大程度缩短物料输送距离，降低输送过程中的能耗与污染风险，同时配套的自动化仪表点位预留充足，可后续接入工厂的MES系统实现全生产流程的自动化管控。
