卧式三回程火管供热锅炉结构设计

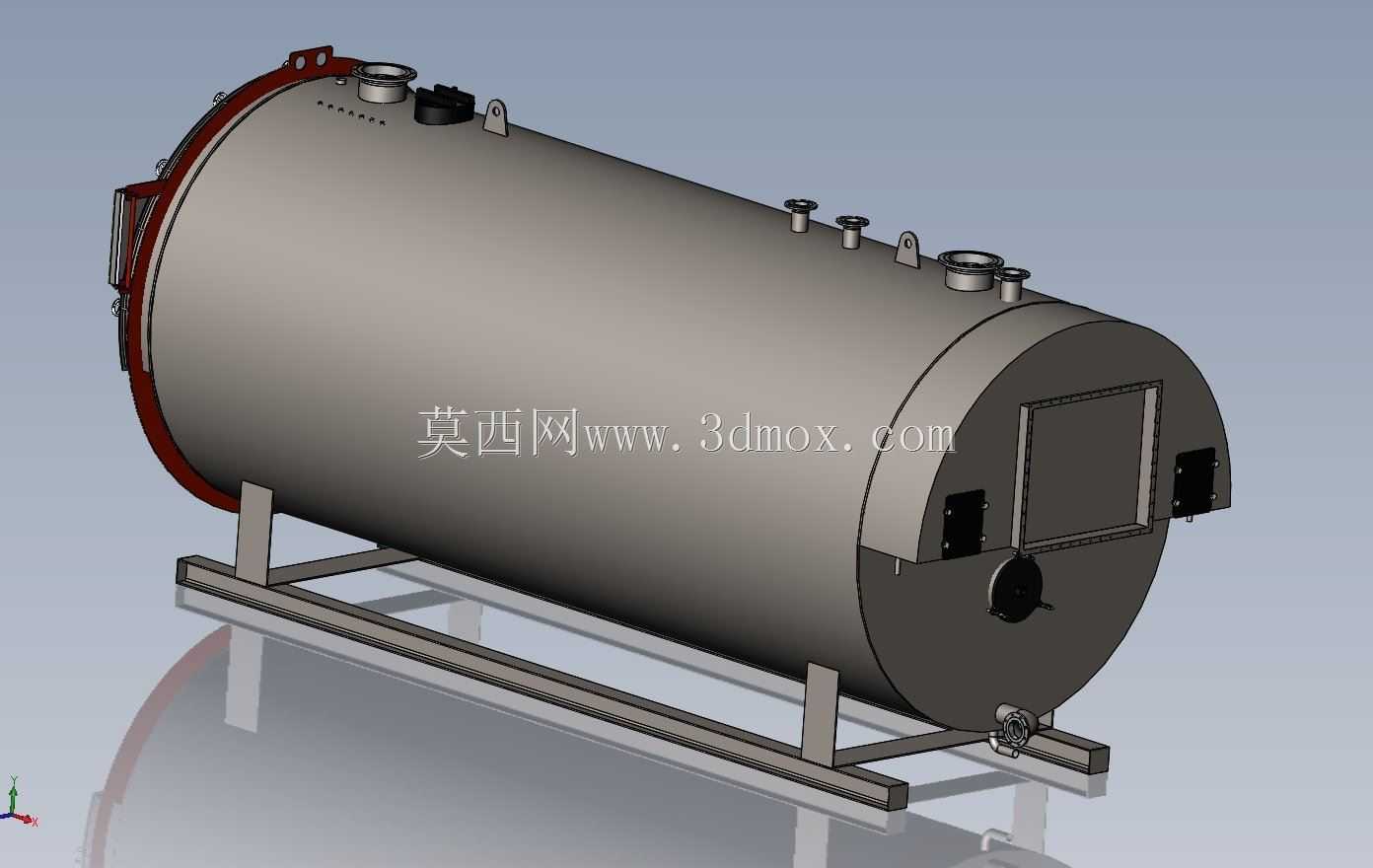

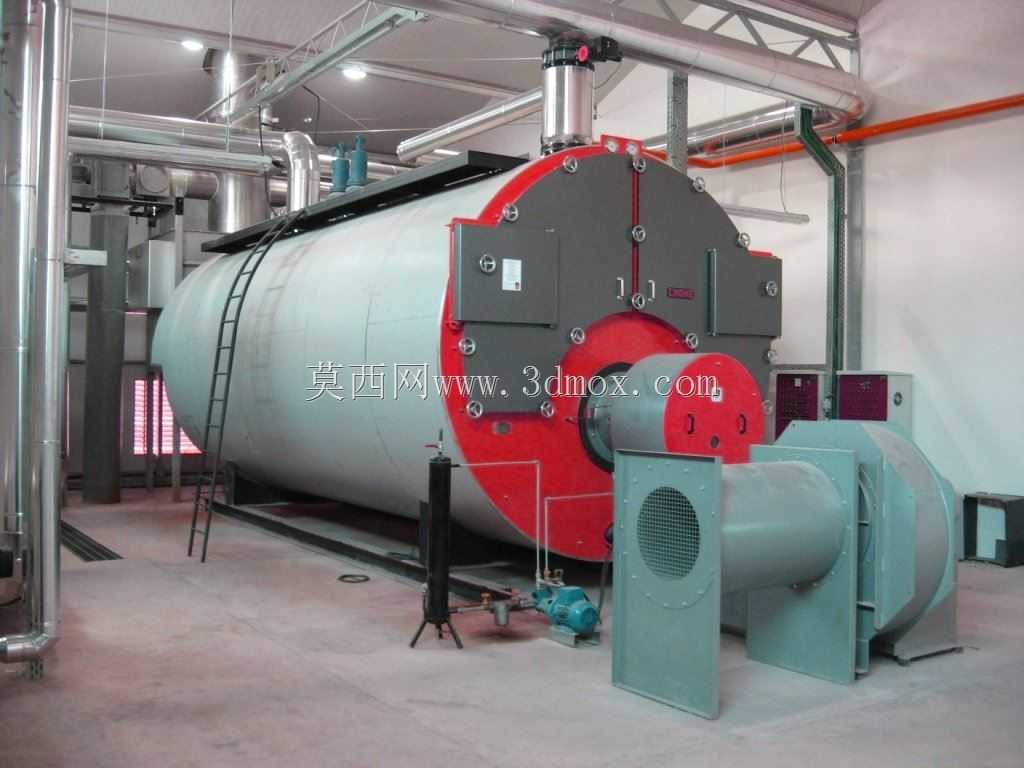

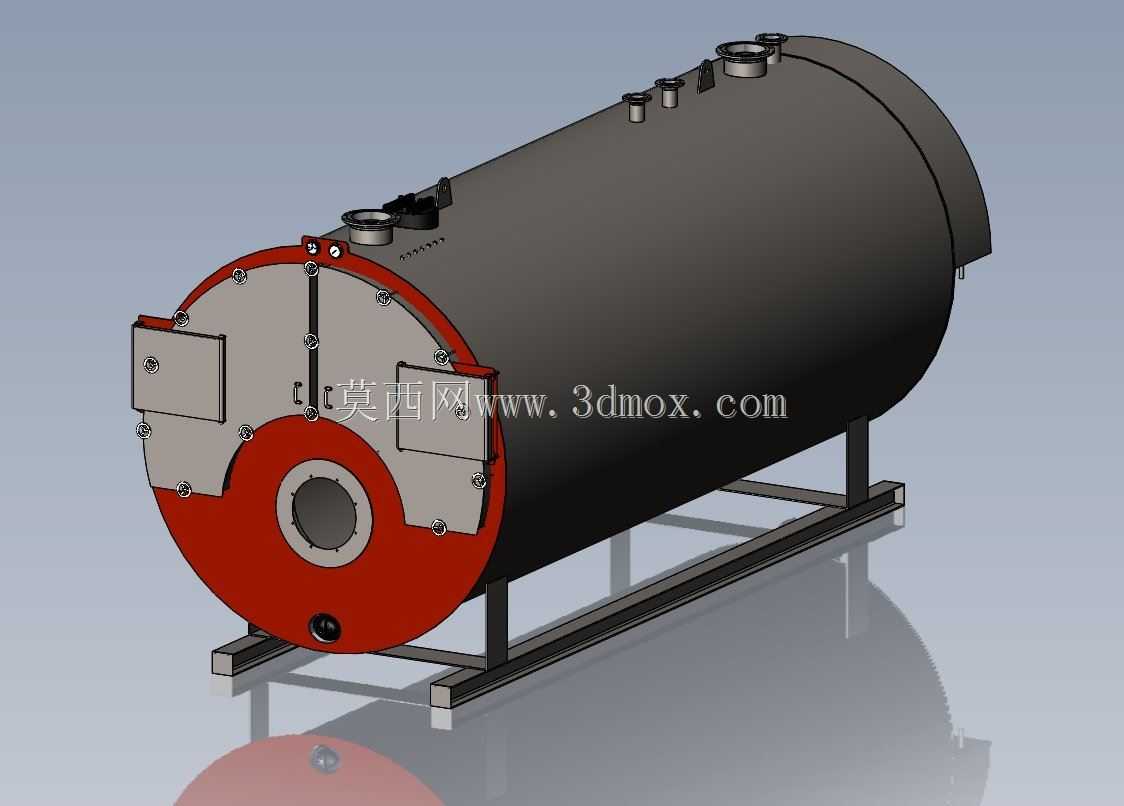

这款卧式三回程火管锅炉主要面向商用集中供热、工业生产工艺供汽、中小型区域采暖等场景，可适配天然气、轻柴油等多种清洁燃料，为酒店、医院、工业厂房、商住小区等场所提供稳定的热源输出，满足生活热水供应、冬季采暖、生产工艺恒温加热等多元用热需求。设备采用经典的卧式三回程湿背结构设计思路，炉膛作为第一回程布置在筒体中心区域，燃料在炉膛内充分燃烧释放的高温烟气，依次经过第二回程的烟管束、第三回程的烟管束完成热量的多级传递，最后经尾部烟道排出，这种多回程的流道设计能大幅提升烟气与炉水的换热接触面积，有效降低排烟温度，提升整体热效率，减少燃料的无效损耗。设备前端采用可开启式圆形炉门结构，炉门与端盖通过快拆式紧固件连接，日常运维时无需整体拆卸端盖即可完成燃烧器检修、烟管清灰、炉膛积垢清理等操作，大幅降低后期运维的工作量与时间成本；筒体顶部均匀布置有多个管座接口，分别对应安全阀安装、压力表接驳、水位监测、主蒸汽或热水输出、给水输入等功能，接口位置经过排布优化，避免外接管路出现交叉干涉，方便现场管路的布设与接驳。设备底部采用一体式型钢焊接支架，支架与筒体之间通过弧形托板贴合固定，保证筒体承重均匀，避免长期运行出现局部应力变形；支架底部预留有地脚螺栓安装孔位，可直接固定在混凝土设备基础上，安装时需预留前端不少于1.2米的操作空间，用于炉门开启与燃烧器维护，筒体两侧预留不少于0.8米的巡检通道，顶部预留不少于0.6米的管路安装与安全阀泄放空间，整体安装边界清晰，适配常规的锅炉房空间布局。筒体内部的烟管束采用均匀排布设计，配合前后烟箱的密封结构，能有效避免烟气串流问题，保证换热路径的完整性；炉胆采用波形炉胆结构，既可以提升受热面积，又能缓冲设备启停过程中因热胀冷缩产生的应力，延长设备整体使用寿命。
