模块化钢结构工位支撑框架结构设计

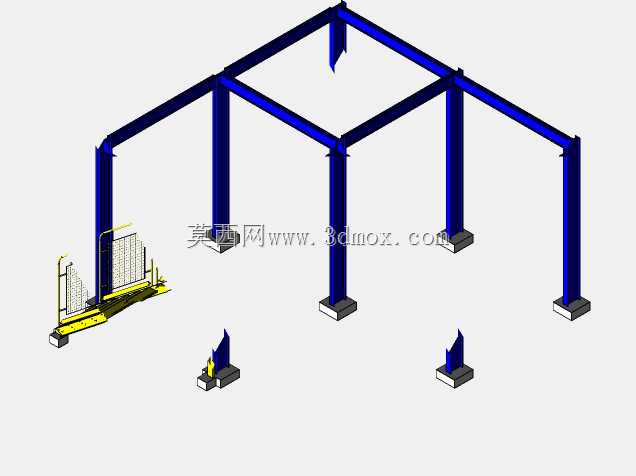

该支撑框架主要面向工业生产车间内的工位防护、设备承载、作业区域分隔场景使用，可作为生产线旁的物料暂存架、操作工位防护栏、轻型吊装设备的承载基础使用，适配多品种小批量的柔性生产布局需求，能够在不破坏车间地面预埋结构的前提下快速完成搭建与移位，适配车间定期调整产线布局的使用需求。整体框架采用方管型材作为主体承载构件，六根垂直立柱搭配顶部纵横连接梁形成稳定的门式刚架结构，每根立柱底部配置独立的方形配重底座，无需打膨胀螺栓固定即可保障框架的抗倾覆稳定性，底座与立柱之间采用可拆卸连接结构，方便拆解转运。框架左侧集成了带防护网的侧装作业平台，平台底部配置可调节支撑脚，能够根据现场地面平整度调整水平度，防护网采用密孔钢板网结构，可防止作业过程中小型工件、工具掉落至工位外侧，规避生产安全隐患。设计过程中优先考虑构件的通用性与互换性，所有横梁与立柱的连接节点采用统一规格的连接件，不同长度的横梁可根据实际工位跨度灵活替换，单根立柱的承载能力按照轻型工位的最大载荷预留安全余量，可满足常规工位上工具挂板、小型料架、轻型悬臂吊的安装承载需求。整体框架的安装边界可根据现场工位尺寸灵活调整，标准单元的跨度适配常规单人作业工位的宽度要求，高度方向预留了足够的作业净空，不会对操作人员的站立作业、物料转运造成干涉，框架边角位置均做了圆弧过渡处理，避免尖锐棱角磕碰过往人员。独立的分体式底座设计可分散框架对车间地面的压强，不会对环氧地坪造成压损，配套的可拆式附属构件可根据实际使用需求选装，无需额外焊接加工即可完成功能拓展，适配不同生产场景下的个性化使用需求，整体结构无复杂异形构件，所有零部件均可采用常规型材切割加工完成，加工制造成本较低，后期维护更换构件也十分便捷。
