夹层木地板支撑钢框架结构

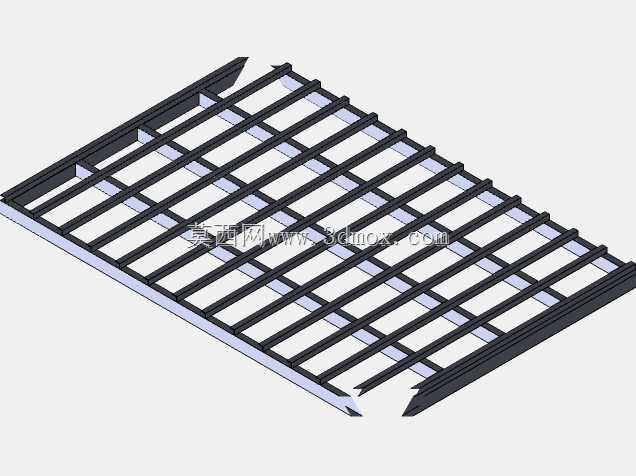

　　该结构主要应用于工业厂房夹层改造、仓储空间阁楼搭建、民用loft空间夹层施工等场景，作为木地板铺装的下部承重支撑体系，承担楼面活荷载、木地板自重以及上部人员、堆放物品的竖向荷载，同时将荷载均匀传递至周边承重墙体或下部立柱结构，避免木地板直接受力产生挠曲变形、接缝开裂等问题。从结构组成来看，整套支撑框架采用主次梁正交排布的形式，主梁沿夹层短跨方向布置，次梁垂直于主梁方向等间距排布，次梁上翼缘直接作为木地板的铺设基面，每根次梁的端部均与主梁上翼缘可靠连接，保证荷载传递路径连续无断点。设计阶段首先明确了型材选型逻辑，主梁采用60×120规格的矩形钢管，该截面的强轴惯性矩适配夹层常见的3-5米跨度需求，在常规2.0kN/㎡的民用活荷载或3.

　　5kN/㎡的仓储活荷载作用下，主梁跨中挠度可控制在跨度的1/400以内，满足楼面结构的刚度要求，避免上部木地板出现起拱、踩踏异响等问题；次梁采用等边角钢作为承载构件，角钢的水平肢直接承托木地板，垂直肢与主梁焊接连接，角钢规格选用2英寸边长、3/16英寸壁厚的等边角钢，该规格的截面抗弯承载力可适配次梁0.4-0.6米的常规排布间距，保证单块木地板两端均有可靠支撑，不会出现板端悬空的情况。安装边界方面，整套框架的外围主梁端部需根据现场实际条件选择连接方式，若周边为混凝土承重墙体，可采用后置埋板焊接的方式固定，埋板需通过膨胀螺栓与混凝土结构可靠连接，螺栓埋深需满足抗拔承载力要求；若下部设置独立钢立柱，则主梁与立柱顶端采用角焊缝围焊连接，

　　焊缝高度不小于较薄焊件厚度的0.7倍，保证节点连接强度。次梁与主梁的连接采用间断角焊缝，每段焊缝长度不小于50mm，焊缝间距不大于300mm，既保证连接可靠性，也可控制焊接变形量，避免框架整体出现翘曲不平的问题。框架排布时需提前预留周边与墙体的安装间隙，间隙宽度控制在10-15mm，适配结构安装误差以及温度变形需求，间隙后期可采用踢脚线或收边条覆盖，不影响最终铺装效果。次梁的排布间距需匹配所选木地板的长度规格，常规实木地板或复合木地板的支撑点间距不宜超过600mm，设计时可根据实际选用的地板参数微调次梁间距，避免出现地板跨中挠度过大的问题。框架整体安装完成后，需对所有焊接部位进行除锈打磨，涂刷防锈漆做防腐处理，

　　若应用于潮湿环境还需增加面漆涂层，延长结构使用寿命；次梁上翼缘表面可根据需求铺设隔音垫或防潮层，再进行木地板铺装，可有效降低楼面撞击传声，同时避免木地板受潮变形。结构设计时充分考虑了现场施工的便捷性，所有构件均可在工厂预制成型，现场仅需完成拼接焊接作业，无需复杂的加工设备，适配各类改造项目的现场施工条件；主梁与次梁的正交排布形式也便于后期管线穿插，电气、给排水管线可从主次梁之间的空隙穿过，无需额外在构件上开孔，避免对结构截面造成削弱。在荷载验算环节，除了常规的竖向静活载之外，还考虑了施工阶段的集中荷载作用，保证施工人员在框架上行走、搬运材料时结构不会出现局部失稳或变形过大的问题；框架的四个边角部位做了斜向切角处理，适配现场墙体转角或立柱避让需求，无需现场二次切割，减少现场施工工作量。整套结构的受力逻辑清晰，荷载从木地板传递至次梁，再由次梁传递至主梁，最终通过主梁端部的连接节点传递至下部承重结构，传力路径简短直接，没有多余的受力转换环节，有效降低了结构自重，同时提升了整体承载效率。针对不同的使用场景，可通过调整主梁壁厚、次梁间距来适配不同的荷载需求，若用于重型仓储夹层，可适当加厚主梁钢管壁厚，缩小次梁排布间距，无需更改整体结构形式，具备较强的适配性。
