农用挂车带平衡臂车轴结构设计

　　该结构针对农用作业场景下非铺装路面的行驶需求设计，核心解决传统刚性车轴在凹凸地块作业时单轮悬空、附着力不足的问题，适配农用货运挂车、小型拖斗等非道路行走设备，可配套不同功率段的农用牵引主机使用，覆盖田间转运、农资运输、农牧场场内周转等多种作业场景。

　　从功能实现逻辑来看，平衡臂结构作为车轴与车架之间的中间连接载体，打破了传统车轴与车架刚性固连的约束，允许两侧轮轴在一定角度范围内绕中间铰接点独立摆动，当单侧车轮遇到田埂、土坑、作物根茬堆起的凸起时，该侧轮组可随地形起伏抬升或下沉，另一侧轮组始终保持与地面的贴合接触，避免单轮打滑、车身侧倾角度过大的问题，同时能将车架载荷更均匀地分配到两侧轮胎上，减少单胎过载导致的爆胎、轮轴变形故障。

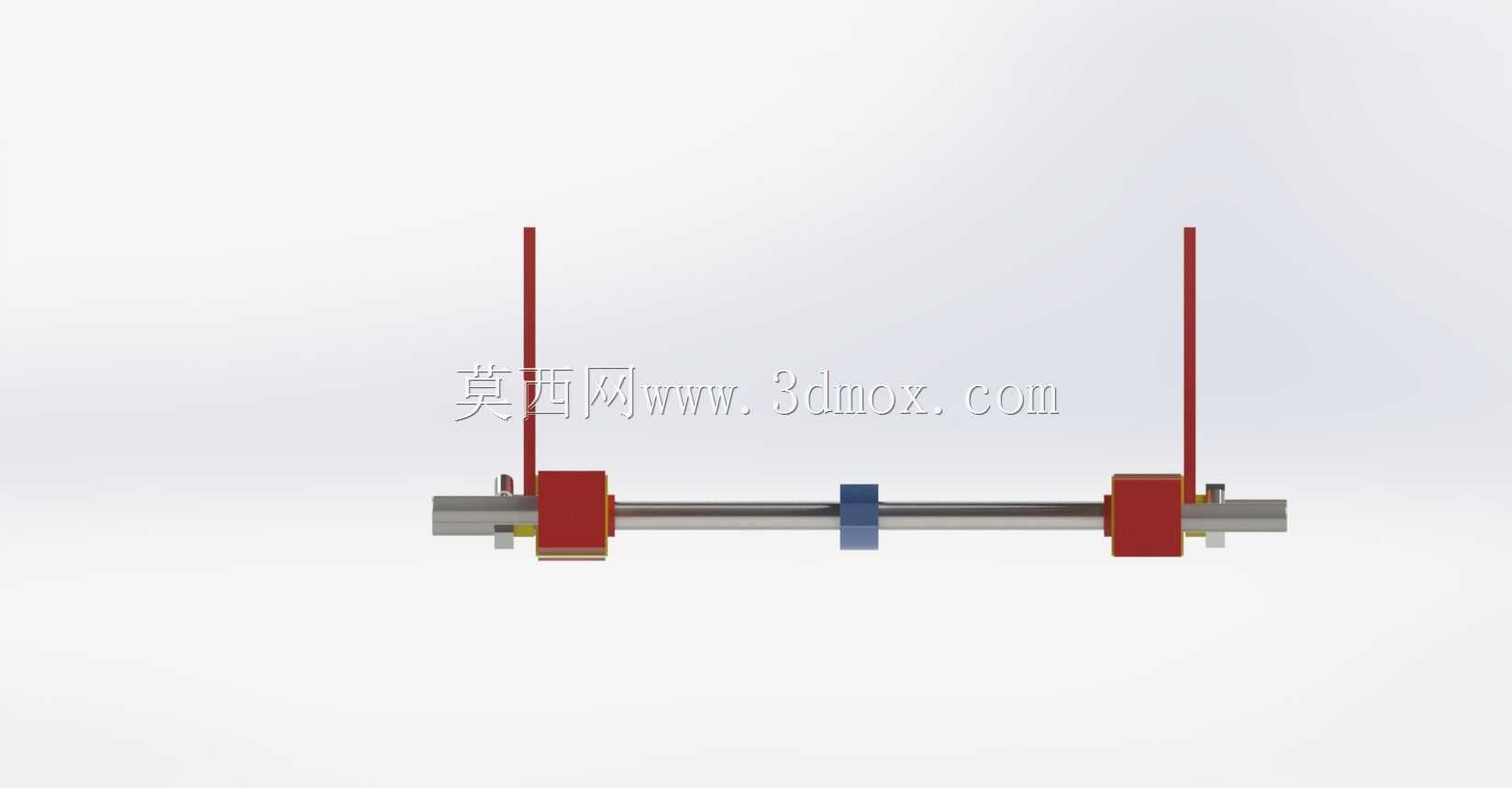

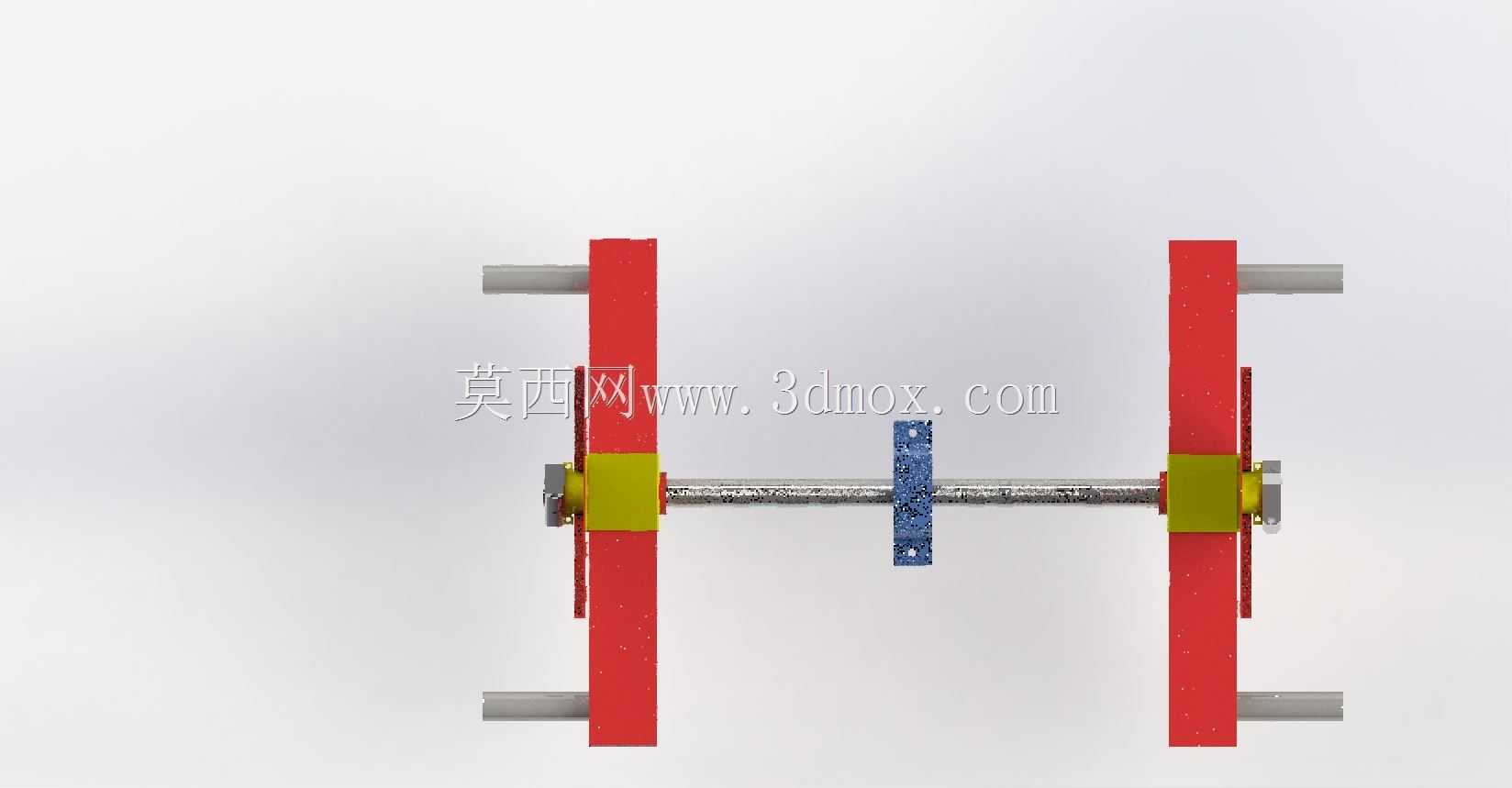

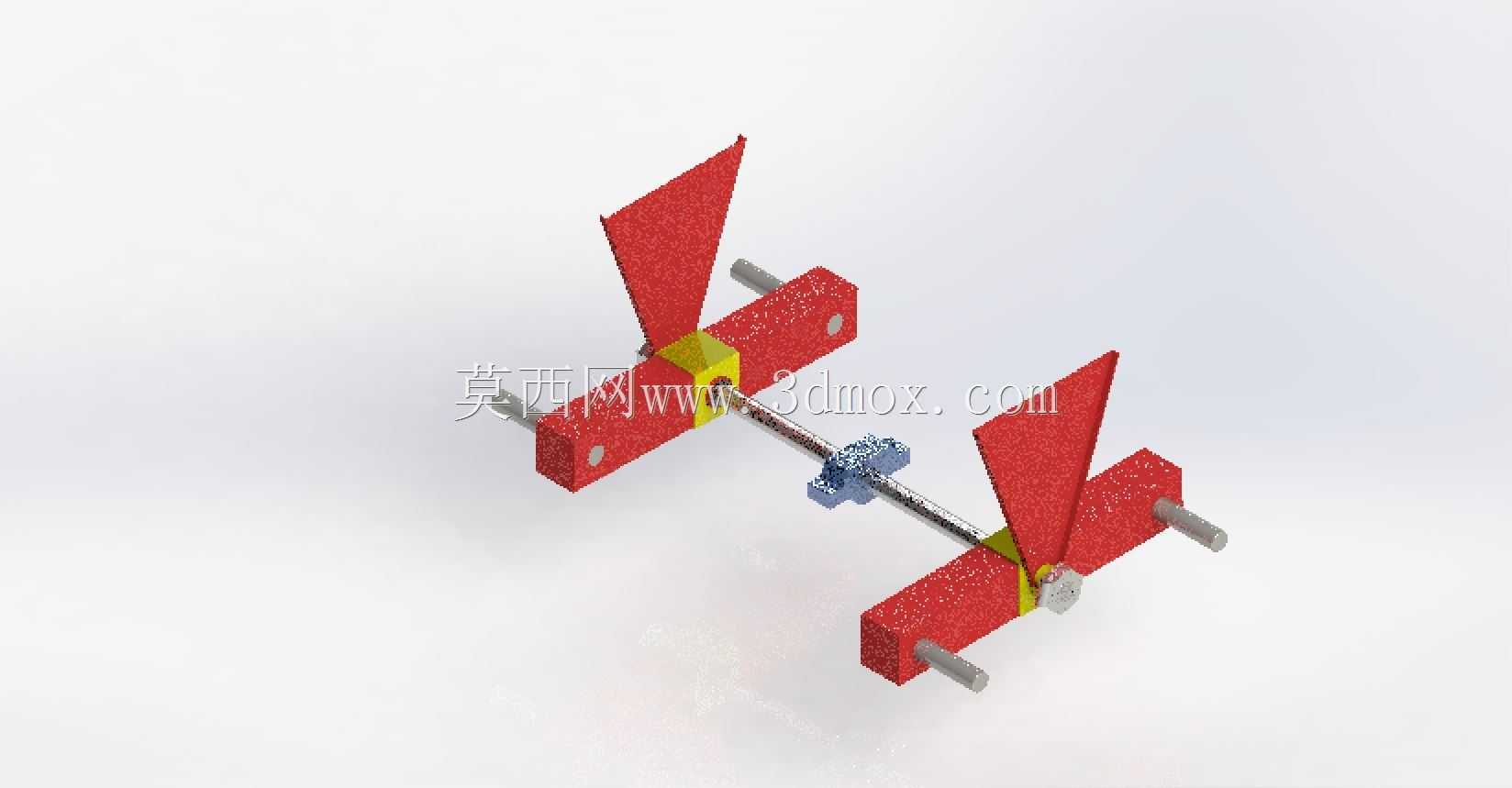

　　整体结构采用对称式布局，中间为贯通式主横梁，作为核心承载基体承担牵引方向的纵向载荷与垂直方向的载货载荷，横梁两端通过铰接结构连接两侧的平衡臂支座，支座外侧伸出轮轴安装位，用于固定轮毂、制动鼓与轮胎总成；平衡臂的铰接点位置经过载荷匹配计算，设置在两侧轮距的中心对称线上，保证两侧摆动行程一致，摆动角度范围控制在±12°以内，既满足田间起伏路面的地形适配需求，又避免摆动幅度过大导致车身侧倾失稳。

　　结构的安装边界需要匹配对应吨位的挂车车架参数，两侧轮轴的同轴度公差控制在0.2mm以内，铰接销轴采用调质处理的合金结构钢，配合自润滑衬套减少田间扬尘环境下的磨损，无需频繁加注润滑脂即可满足长期作业需求；主横梁截面采用矩形钢管结构，相比同重量的圆管截面拥有更高的抗扭、抗弯截面系数，可承受3-5吨级的额定载货载荷，横梁中部预留的安装位可固定制动管路分路接头、驻车制动拉索固定支架，无需后期在主梁上额外打孔焊接，减少对主梁结构强度的破坏。

　　两侧平衡臂与主横梁之间设置有限位块，当摆动角度达到设计上限时，限位块与主梁端面接触承力，避免铰接结构承受过大的冲击载荷，同时防止轮胎在极限摆动位置与车架侧边发生运动干涉；轮轴安装位的端面加工有定位止口，与轮毂轴承座的配合公差采用H7/k6过渡配合，保证轮毂转动的同轴度，减少轮胎行驶过程中的偏磨问题。

　　在实际田间作业场景中，该结构相比传统刚性车轴，在坑洼路面的行驶平顺性提升明显，运输易碎农资、袋装农产品时可减少货损，同时在泥泞地块的通过性更强，不会因为单轮悬空失去牵引力导致陷车；结构的维护点仅集中在中间铰接销轴位置，日常作业前检查销轴的固定卡板是否松脱即可，维护成本远低于带独立弹簧悬挂的车轴结构，更适合农用设备低维护成本的使用需求。

　　设计过程中针对农用场景的重载、冲击工况做了冗余强化，所有承载焊缝采用连续角焊缝，焊后做去应力处理，避免长期交变载荷下焊缝开裂；平衡臂与轮轴连接的位置设置有加强筋板，分散轮轴传递的冲击载荷，防止应力集中导致的臂体断裂；整体结构未采用复杂的阻尼元件，纯机械铰接的结构形式可靠性更高，即使在多尘、高湿度的田间环境下也不会出现阻尼元件失效、卡滞的问题，适配农用设备粗放的使用条件。
