350mm螺距1000mm长度螺旋输送叶片结构

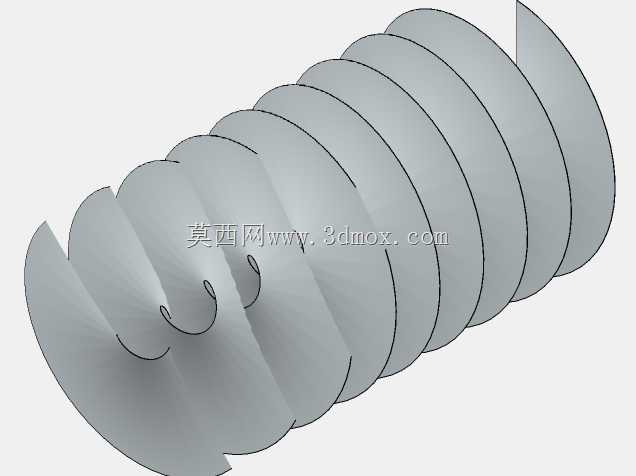

在散料连续输送的工程场景里，这类等外径连续螺旋构件是无轴或有轴螺旋输送机的核心做功部件，常被应用在粉体、颗粒状、小块状物料的水平或小倾角输送工况中，比如粮食加工产线的原粮转运、建材行业的粉料输送、环保领域的污泥输送、化工行业的颗粒原料输送环节都能见到这类构件的身影。不同于分段拼接的螺旋叶片，该款连续外螺旋结构在输送粘性较大、易缠绕的物料时，能有效减少物料在叶片接缝处的卡滞、挂料问题，输送过程的流畅度更有保障。从结构设计逻辑来看，该螺旋构件采用等螺距等外径的连续螺旋构型，螺距设定为350毫米，有效螺旋段长度为1000毫米，外轮廓为连续光滑的螺旋曲面，叶片边缘做了等厚处理，在旋转推送物料的过程中，螺旋面与物料的接触推力均匀，不会出现局部推力突变导致的物料堆积问题。设计时需要匹配对应输送管的内壁间隙，通常这类螺旋构件的外径与输送管内壁的单边间隙控制在3-8毫米，间隙过小会增加安装同轴度要求，运行中易出现叶片刮蹭管壁的问题，间隙过大则会在叶片与管壁之间残留物料层，降低输送效率，尤其是输送流动性较差的粉料时，过大的间隙会导致物料随叶片空转无法向前推送。这类螺旋构件的安装边界需要匹配两端的支撑轴结构，如果是有轴螺旋，需要在螺旋中心预留对应直径的芯轴安装位，通过焊接或螺栓紧固的方式将螺旋叶片与芯轴固定，芯轴两端连接轴承座与驱动端；如果是无轴螺旋结构，该构件本身需要具备足够的抗扭刚度，端部需要连接驱动法兰，另一端做耐磨处理适配尾部支撑结构。在实际选型适配时，1000毫米的有效输送长度适合短距离的物料转运单元，比如料仓下方的给料段、两个工艺设备之间的衔接输送段，350毫米的螺距匹配对应转速下，能实现中等输送量的散料输送，转速通常根据物料特性调整，输送磨琢性强的物料时转速适当降低，输送流动性好的轻质颗粒时可适当提高转速。螺旋曲面的成型精度直接影响输送运行的稳定性，建模过程中需要保证螺旋线的导程均匀，曲面法向厚度一致，避免出现局部变形导致的动平衡问题，长径比接近3:1的该款螺旋构件，在加工时通常采用连续冷轧或单片焊接后校形的工艺，三维建模阶段需要预留好加工工艺余量，同时匹配两端连接结构的安装基准，保证装配后整体同轴度符合运行要求。在输送易结块的物料时，这类连续光滑的螺旋面还能在推送过程中对物料起到轻微的打散作用，避免物料在输送过程中压实结拱，相比带式输送，这类螺旋输送结构的密闭性更好，输送过程中无物料撒漏，也能减少粉尘外溢，适合对环境密闭性有要求的生产场景。
