立式手摇拖车支撑顶升装置结构设计

这款立式手摇顶升支撑装置，主要面向拖挂式房车、轻型货运拖车、农用拖挂设备的驻车支撑场景，在拖车与牵引车分离后承担整车静态承重、调平的核心作用，避免拖车长期单侧受力导致的车架变形、轮胎亏气损坏，也能在非铺装路面驻车时提供稳定的支撑基础，防止拖车溜滑、侧倾。从实际使用场景来看，这类装置通常成对安装在拖车前端靠近牵引架的位置，部分重载拖挂会在车架四角各布置一台，单台额定承重覆盖1吨到3吨的轻型拖挂需求，手摇操作的设计无需额外动力源，在户外无供电的露营场地、野外作业点位都能快速完成操作。

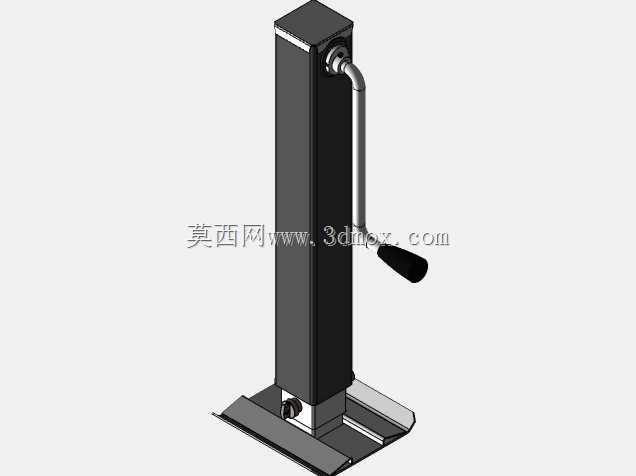

在功能特性上，装置采用内置丝杆传动结构，摇把转动时通过内部螺母副带动内管伸缩，相比液压式千斤顶不存在油封漏油、长期静置泄压回落的问题，机械锁止的结构能保证数月长期驻车的支撑稳定性，摇把末端的防滑握把适配戴手套操作的场景，摇把与主体连接位置设置了防脱结构，避免操作时摇把滑脱伤人。底座采用加宽外翻的板式结构，增大与地面的接触面积，在松软泥地、草地驻车时能降低对地压强，减少下陷风险，主体外壳采用方形截面型材，相比圆管结构抗扭、抗侧向力的性能更强，能抵御拖车受外力晃动时产生的横向载荷。

设计思路上，整体采用模块化的分层结构，外层方管作为固定承载主体，与拖车车架通过焊接或螺栓连接固定，内层伸缩方管配合丝杆实现行程范围内的无级高度调节，顶部的连接端预留了标准安装孔位，适配市面多数轻型拖挂的车架安装尺寸，整体收缩后总长度控制在合理范围，不会超出拖车底盘的离地间隙边界，避免行驶过程中剐蹭路面障碍物；完全伸出时的支撑高度能满足多数拖挂的离地高度需求，调节行程覆盖常规驻车场景的地面高度差。安装边界方面，主体安装面的孔位间距符合通用拖挂车架的型材宽度，底座展开后的尺寸不会超出车架侧面宽度，摇把的操作空间预留充足，操作时不会与车架上的其他附件产生干涉，整体外露的金属部件都做了防锈涂层处理，适配户外多雨、多尘的使用环境，长期使用也不会出现锈蚀卡滞的问题。
