澳标拖车50毫米螺栓式牵引连接耦合器

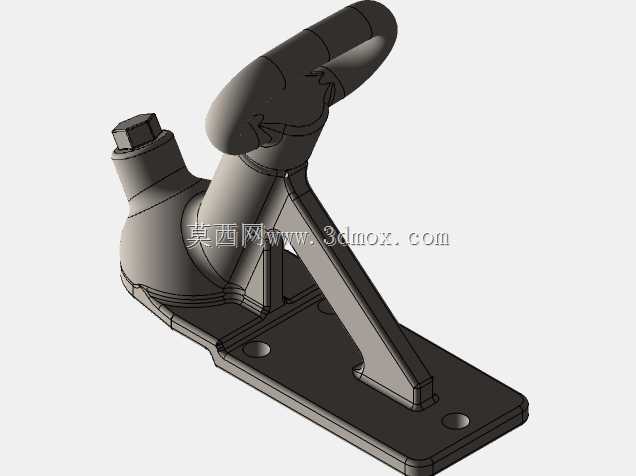

这款50毫米规格的螺栓式拖车耦合器，主要适配澳大利亚地区民用及轻型商用拖挂类设备的牵引连接需求，在户外作业拖挂、小型货运挂车、旅居拖挂设备的日常使用场景中承担核心连接功能，是拖挂系统里保障行车安全的关键受力部件。从结构设计逻辑来看，耦合器整体采用一体式铸造成型的主体搭配加强筋布局，手柄区域做了符合人体工学的弧形弯折设计，操作人员扳动解锁手柄时无需额外借助工具，单手握持即可完成挂接与脱卸操作，手柄与主体连接的转轴位置做了限位结构，避免操作过程中手柄过位脱出。底部安装板采用带圆角的矩形平板结构，板上预留两个对称布置的安装通孔，孔位间距匹配澳标拖车牵引梁的标准安装孔距，安装时可通过螺栓直接将耦合器固定在拖车牵引梁的端面，无需额外做打孔适配，安装板与主体连接的位置设置了三角形加强筋，从三个方向分散牵引过程中产生的拉应力与颠簸工况下的交变冲击力，避免长期使用后连接位置出现应力断裂。耦合器的挂接内腔尺寸严格匹配50毫米直径的牵引球头，内腔锁紧结构采用螺栓式顶紧设计，挂接完成后锁紧螺栓可从侧方顶紧球头颈部，消除挂接间隙，避免行驶过程中出现旷量异响甚至脱钩风险，侧方的锁紧螺栓头部采用标准外六角结构，可通过普通扳手进行松紧调节，日常维护无需专用工具。从安装边界来看，耦合器整体高度从安装板底面到手柄顶端的垂直距离控制在常规拖车牵引梁的安装高度范围内，不会出现与牵引车后保险杠干涉的情况，安装板厚度满足1.5吨级拖挂载荷的强度要求，整体外形的突出部分均做了圆角过渡，避免安装与操作过程中出现尖锐边角划伤的问题。在实际选型适配时，需要注意该耦合器的匹配球头直径为50毫米，不可与其他尺寸规格的牵引球头混用，安装时需保证安装板与牵引梁端面完全贴合，锁紧螺栓需按照对应扭矩要求拧紧，日常使用中需定期检查锁紧结构的磨损情况，当内腔与球头的配合间隙超过安全阈值时需及时更换，避免引发拖挂安全事故。建模过程中对所有受力位置的圆角过渡、安装孔的公差配合、锁紧结构的运动行程都做了1:1还原，可直接用于拖挂配件的结构验证、安装模拟以及相关产品的改型设计参考。
