120VAC单组墙面插座防护翻盖结构

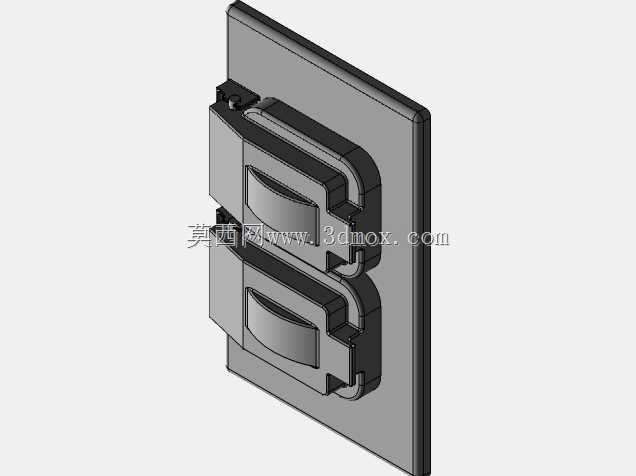

这款120VAC规格的单组插座防护翻盖，主要适配北美标准墙面单联插座安装场景，在民用住宅、商用办公空间、轻工业作业区域的外露插座点位都能适配使用，核心作用是避免插座插孔长期裸露积灰、被飞溅的液体泼溅，或是被非预期的细小金属异物误插入引发用电安全隐患。从结构设计逻辑来看，翻盖采用上下分体式的卡扣铰接结构，和底座安装板的铰接位做了隐藏式的转轴限位，翻盖开合角度可以达到110度，完全翻开后不会遮挡插头插拔的操作空间，日常使用时不用完全拆下防护盖就能完成插头的插取操作，闭合状态下翻盖和底座贴合面做了一圈0.3mm的微凸止口，能阻挡大部分日常场景下的泼溅水与浮尘侵入插座内部。底座安装板的尺寸完全匹配标准86型？不对，是匹配120VAC单组插座的标准安装孔位，安装边界和常规墙面插座的预埋底盒完全契合，不需要额外改造墙面开孔，直接固定在原有插座的底盒螺丝位就能完成安装，不会和常见的墙面面板、相邻的开关控件产生安装干涉。翻盖的按压位做了内凹的弧形指槽，单指就能轻松掀开翻盖，闭合时依靠铰接位的阻尼结构保持贴合状态，不会因为日常的轻微震动自行翻开，同时翻盖边缘做了R1.2的圆角处理，没有尖锐的棱角，避免日常磕碰划伤。材质选型上适配电气绝缘要求，整体结构的壁厚控制在1.8mm，既保证了翻盖反复开合的结构强度，长期使用不会出现铰接位断裂的问题，也不会因为壁厚过大导致整体结构过于笨重，影响墙面安装后的平整度。在实际工程应用里，这类防护翻盖常被用在卫生间干区、阳台、车间临时办公点位、公共区域的墙面插座上，相比无防护的裸露插座，能大幅降低潮湿环境下的用电风险，也能减少灰尘堆积导致的插座接触不良问题，结构上没有多余的复杂零件，整体装配只需要铰接位的卡合就能完成组装，生产装配的效率很高，后期维护如果出现翻盖损坏，不需要拆卸整个底座，直接更换翻盖部件就能完成维修，不用重新拆装墙面底盒的接线，降低了后期运维的成本。建模过程中对铰接位的配合间隙做了0.15mm的公差预留，保证开合过程顺畅没有卡滞，同时闭合后不会出现明显的松动旷量，安装板的四个边角做了微小的倒角，和墙面贴合时不会出现边缘刮手的问题，整体外形和墙面的贴合度很好，安装后不会突出墙面过多，和常规插座面板的视觉协调性一致。
